Impianto fotovoltaico (non connesso alla rete elettrica nazionale) per la produzione autonoma d'energia elettrica da fonte solare per l'illuminazione esterna ed interna di un capanno per attrezzi agricoli e per il funzionamento/ricarica di piccole apparecchiature elettriche/elettroniche
Per poter disporre di un po' d'energia elettrica autonoma e pulita per l'illuminazione ed il funzionamento/ricarica di apparecchiature elettriche/elettroniche (es. cellulari, computer portatili, radio, TV, piccoli utensili elettrici, ecc.), presso un capanno agricolo (non connesso alla rete elettrica nazionale) di un bio-orto/giardino botanico sperimentale, è stato realizzato questo piccolo impianto fotovoltaico (a 12Volt), collegato ad una centralina di controllo che, oltre a gestire la carica della batteria, attiva automaticamente di sera l'illuminazione esterna a LED dell'area, utilizzando l'energia accumulata durante le ore di sole.
Per la realizzazione di questo impianto fotovoltaico sono stati utilizzati i seguenti componenti:
Il pannello solare fotovoltaico:

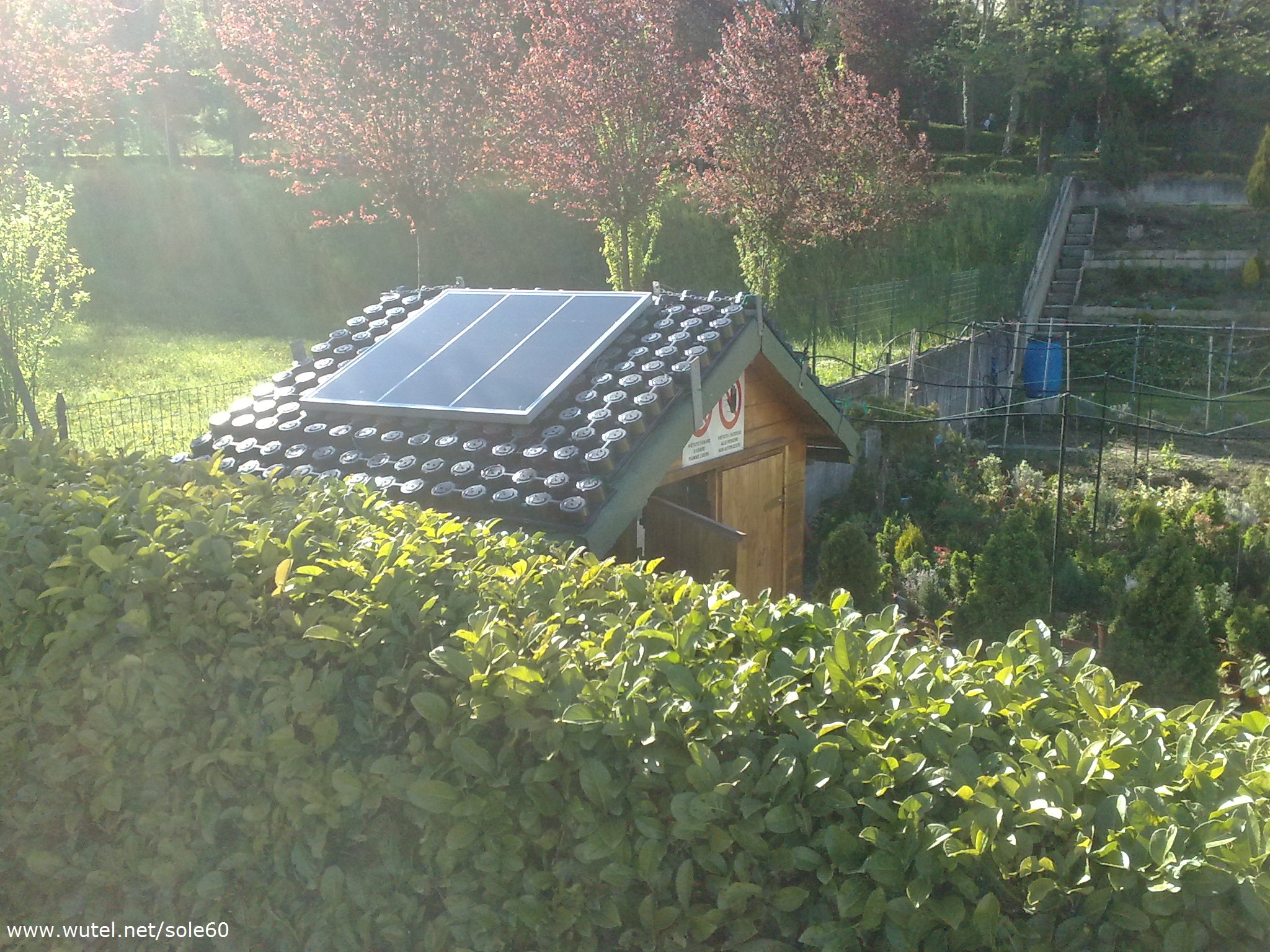

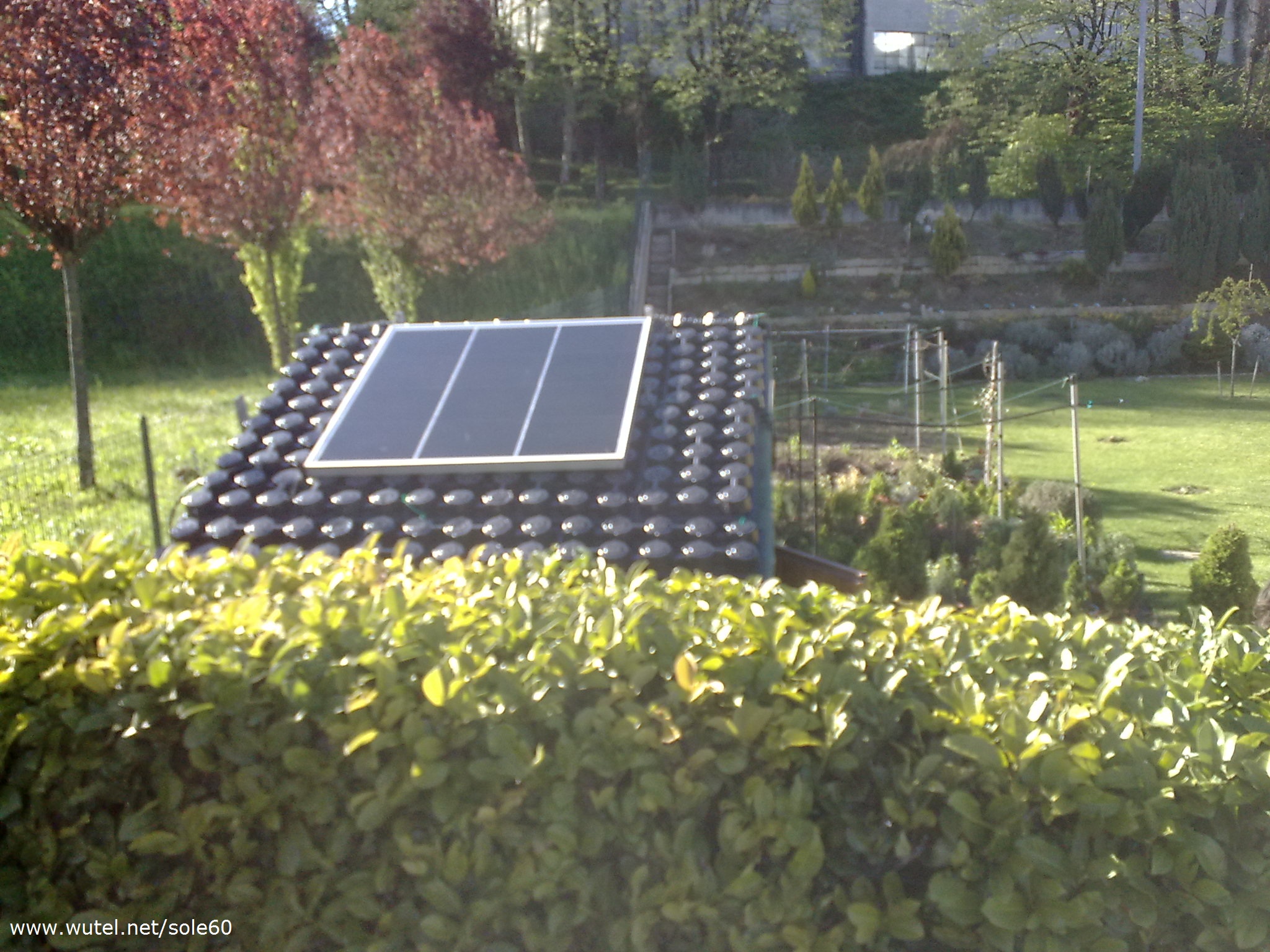

il pannello solare fotovoltaico utilizzato in questo impianto è da 60Watt, fissato sulla falda a sud del tetto della casetta in legno.
Il pannello fotovoltaico è stato acquistato su internet, dove ormai se ne possono trovare di moltissimi tipi, modelli e costi (il costo del prodotto dipenderà dalla potenza del pannello fotovoltaico e dal tipo di celle che lo compongono). Per adesso nell'impianto qui descritto è installato un unico pannello fotovoltaico da 60 Watt.
Successivamente, si potranno comunque eventualmente aggiungere altri pannelli in parallelo all'attuale (anche posizionati sul terreno, tramite appositi supporti inclinati per ottenere il massimo rendimento di produzione solare), in modo da poter disporre di maggiore potenza complessiva e poter così alimentare, ad esempio, pompe d'irrigazione, lampioni, automazioni, telecontrolli, ecc..
Il regolatore di carica:

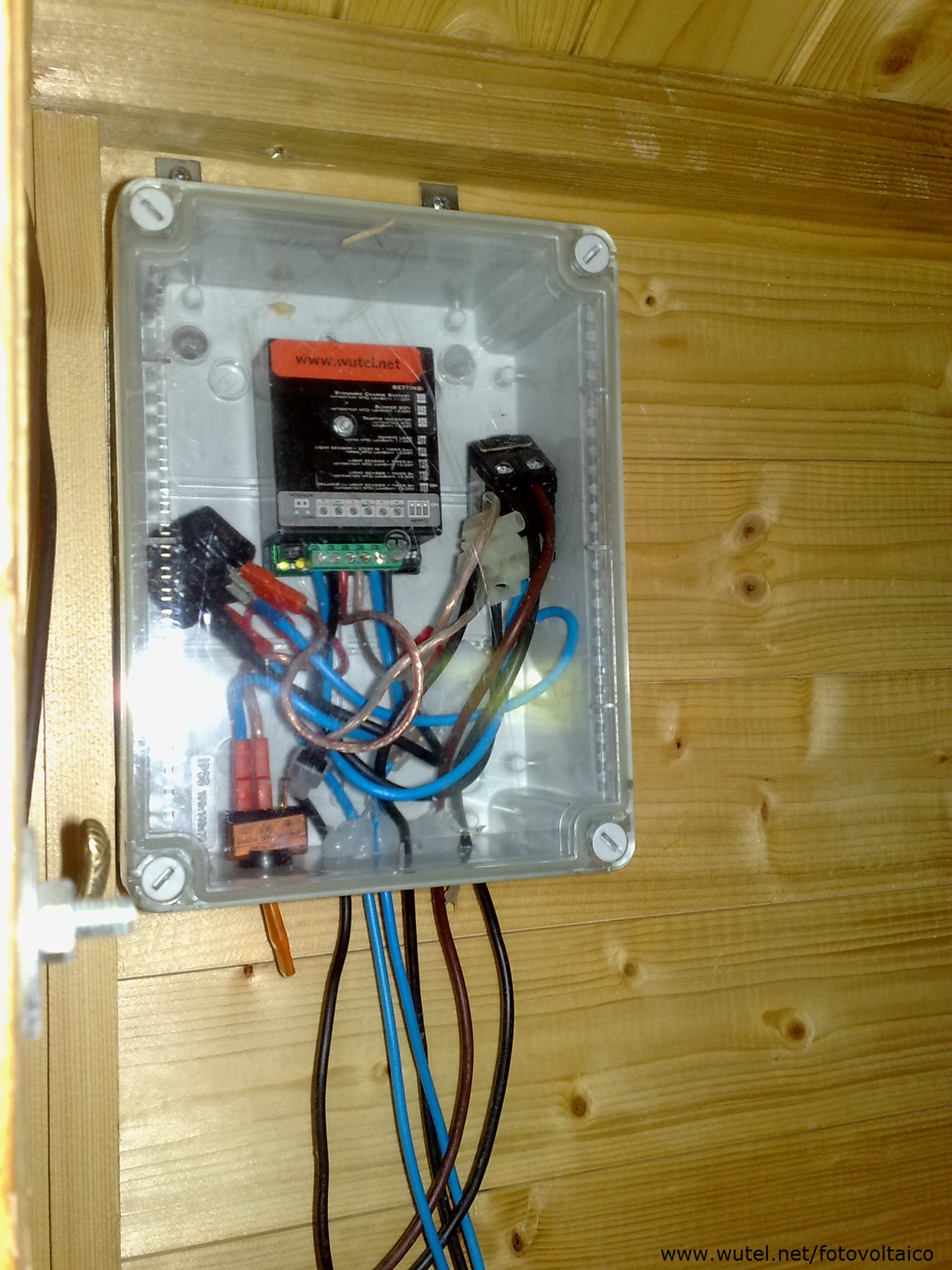

il regolatore di carica utilizzato in questo impianto è del tipo "PWM". Questo modello di regolatore è inoltre dotato della funzione crepuscolare, che permette l'accensione automatica (e a tempo regolabile), della luce esterna a LED quando il pannello fotovoltaico non rileva più luce.
Il regolatore di carica è quel dispositivo elettronico che si occupa di regolare correttamente la corrente di carica della batteria che viene prodotta di giorno dal pannello fotovoltaico e di fornire un controllo della scarica della batteria durante le esigenze di consumo (es. accensione temporizzata delle lampade d'illuminazione). Anche questo prodotto lo trovate in vendita su internet.
Al riguardo, vedi anche la scheda tecnica sui regolatori di carica con tecnologia "MPPT"
La batteria:

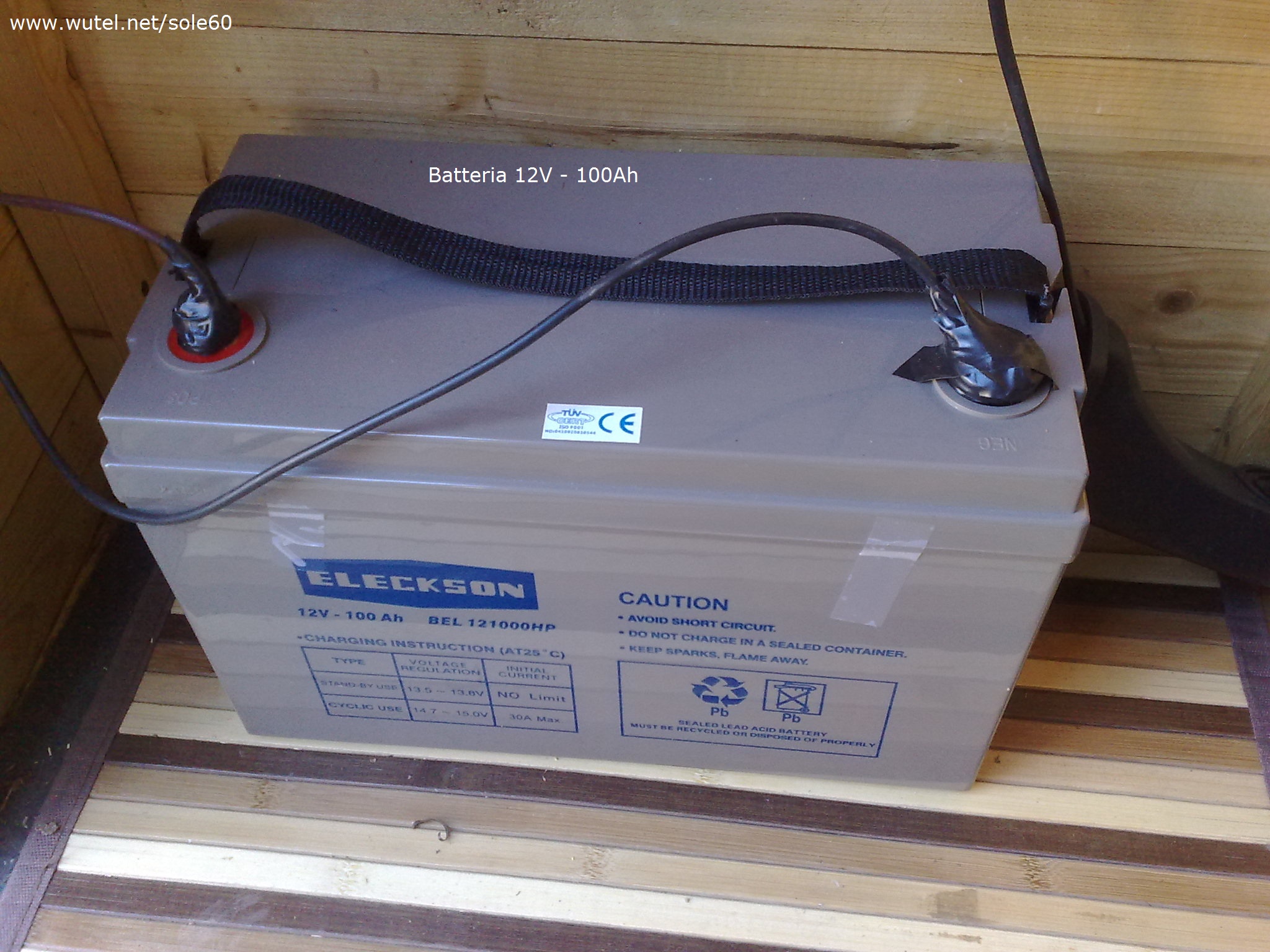

Per adesso è stata installata una batteria al piombo di capacità 100Ah (12Volt), del tipo "AGM" (senza manutenzione) specifica per impianti fotovoltaici.
Lungo i cavi di collegamento tra la batteria ed il regolatore di carica, sono stati inseriti, per la protezione dell'impianto, due fusibili di portata 10Ampere.
I cavi di collegamento:
nell'impianto fotovoltaico che stiamo descrivendo sono stati utilizzati dei cavi unipolari in rame di sezione 4 mmq. per tutti i collegamenti elettrici tra i vari componenti.
Lampada a LED per l'illuminazione esterna:

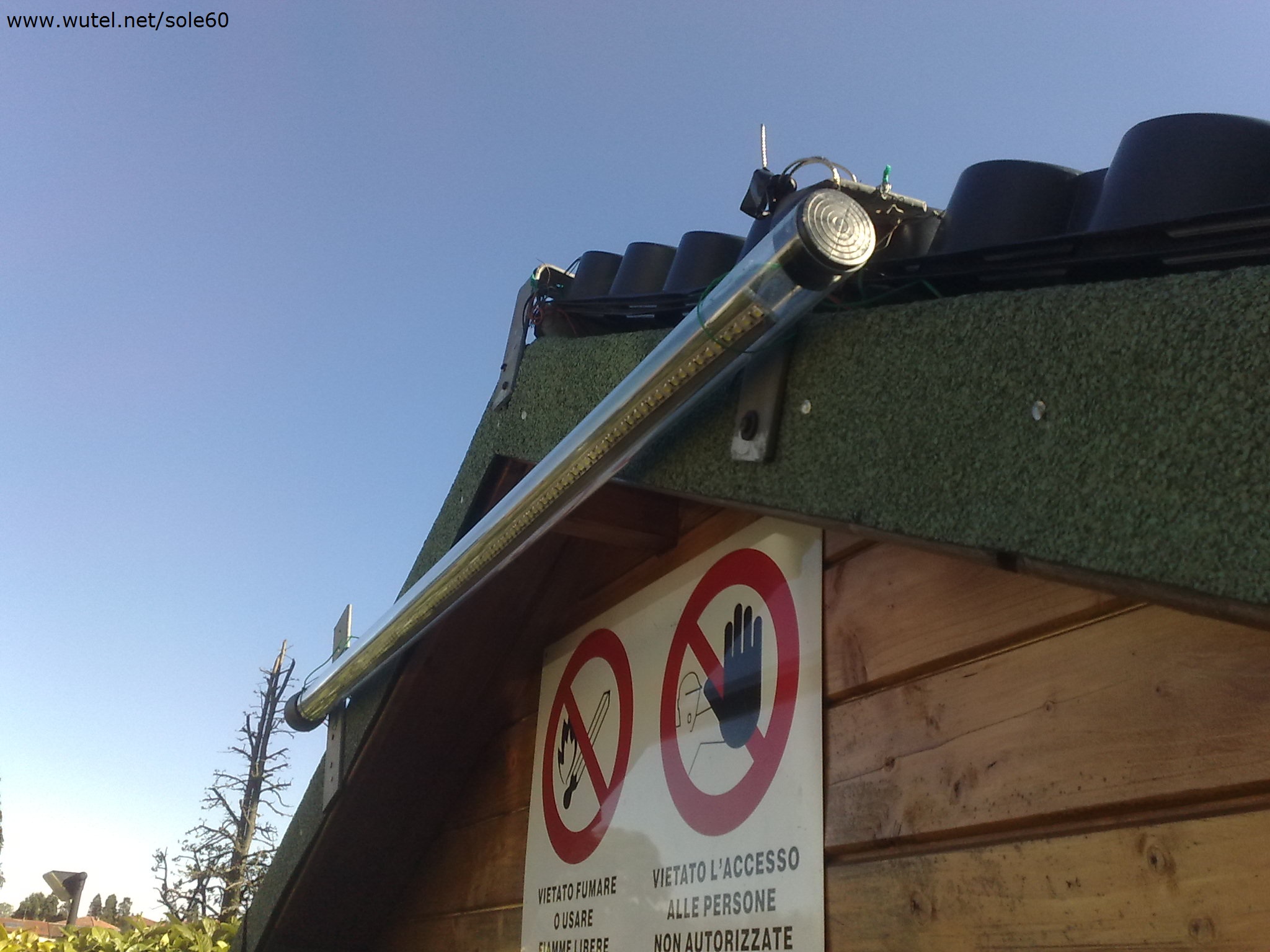

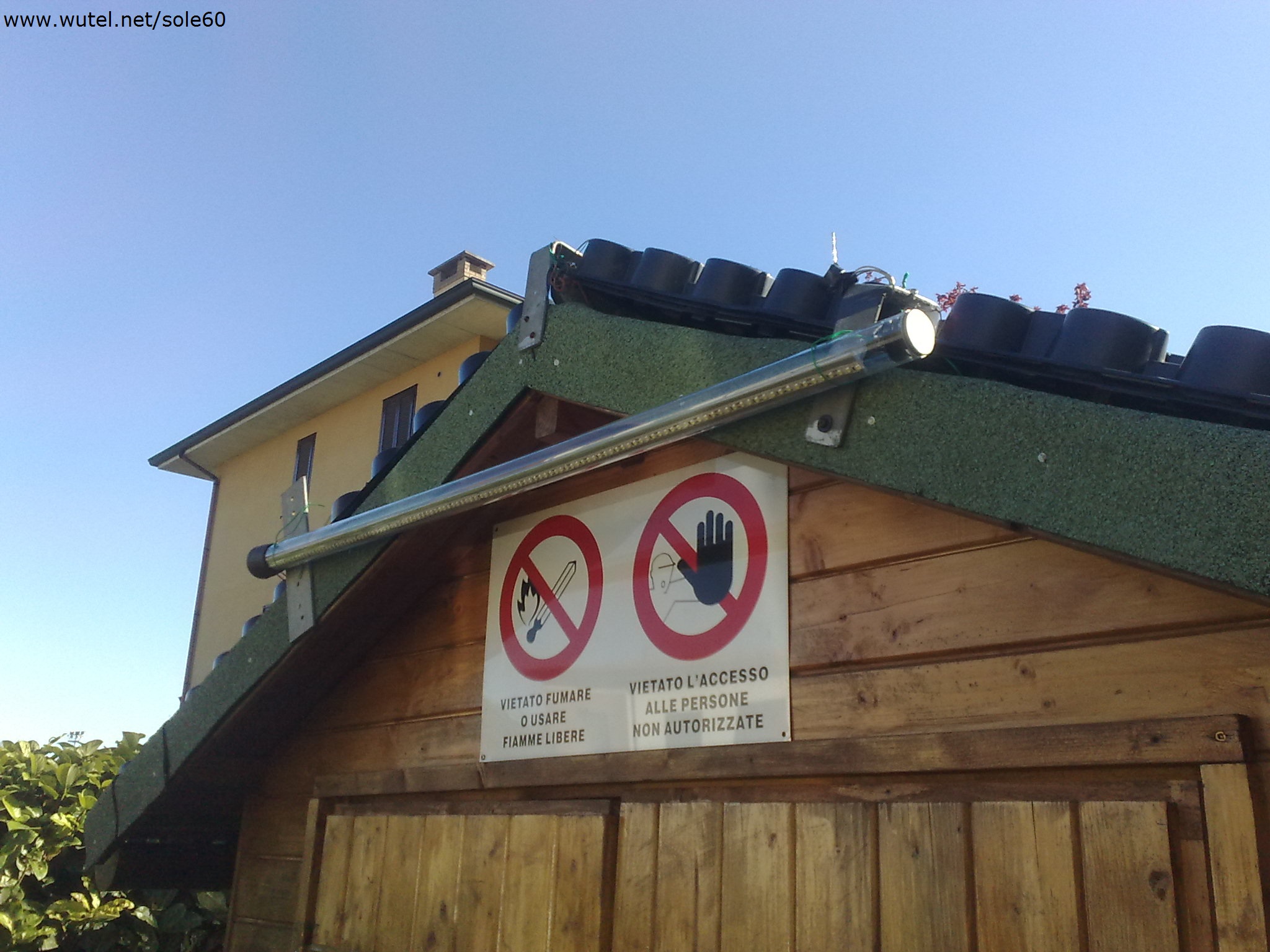

Anche la lampada LED "a tubo" per l'illuminazione notturna esterna della casetta di legno, è stata interamente assemblata "fai-da-te", utilizzando un tubo rigido in materiale plastico trasparente, nel cui interno è stata posizionata una striscia LED adesiva, fissata su di un supporto metallico. Per garantire l'impermeabilità della lampada all'acqua piovana, sono stati inseriti alle estremità del tubo due tappi ermetici in plastica.
Per maggiori info sull'autocostruzione dei "tubi LED"
clicca qui --->
(clicca sulle foto per ingrandirle)
Collegamenti elettrici:

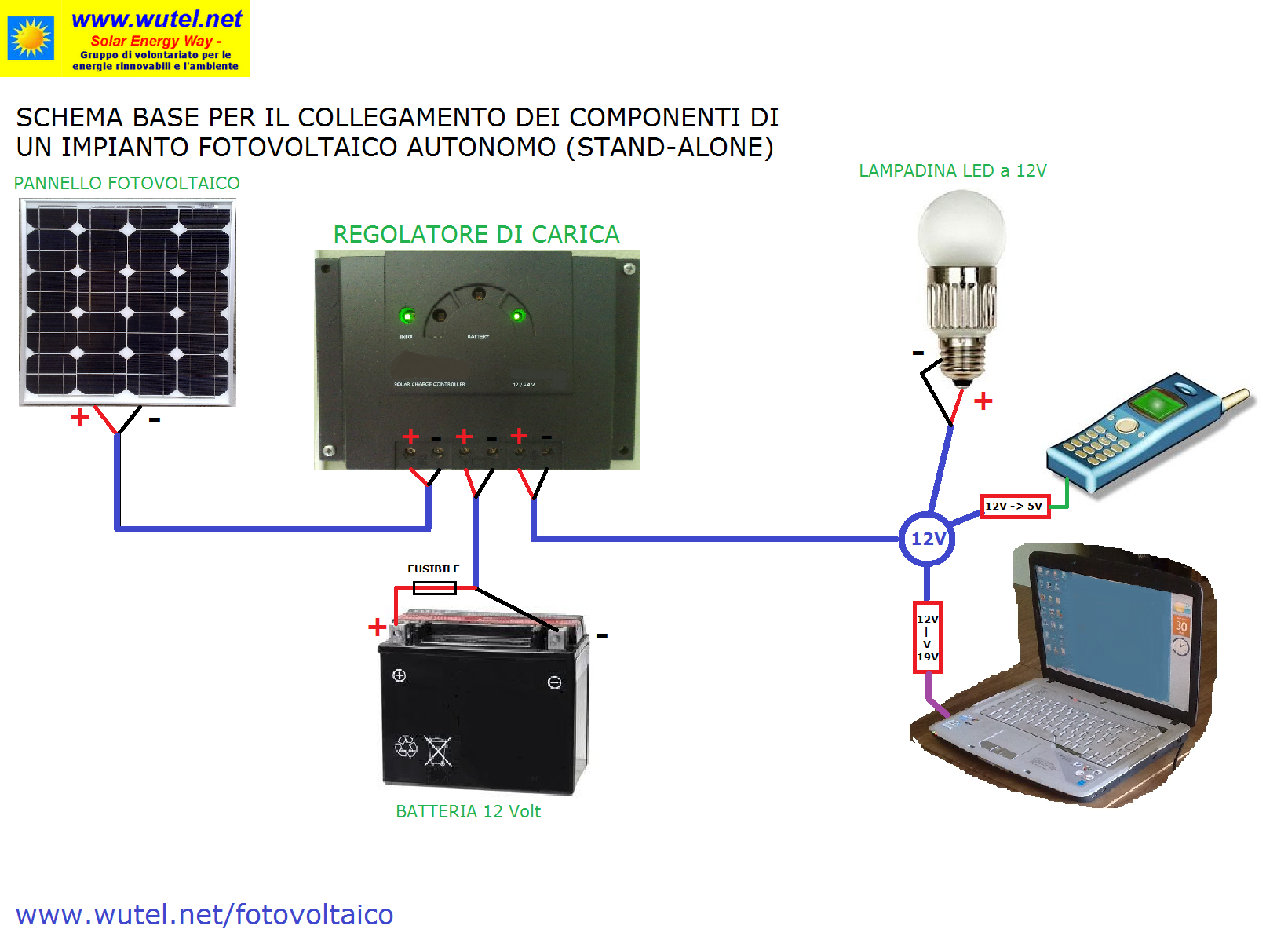

l'impianto è stato realizzato secondo il seguente schema di collegamento:
(clicca sullo schema per ingrandirlo)
___________________________________________________________________________________
Altri esempi di piccoli impianti autonomi (a batteria), funzionanti ad energia solare fotovoltaica, sono descritti al seguente link:
http://www.wutel.net/fotovoltaico
Anche grazie alla realizzazione di questi piccoli impianti autonomi ad energia solare si ottiene il vantaggio immediato e concreto di:
- utilizzare fonti d'energia rinnovabile e pulita;
- evitare allacciamenti alla rete elettrica nazionale;
- tutelarci dal rischio di blackout;
- non utilizzare combustibili fossili (petrolio, gas e carbone) per la produzione d'energia, evitando così l'immissione nell'atmosfera di notevoli quantità di anidride carbonica (CO2)

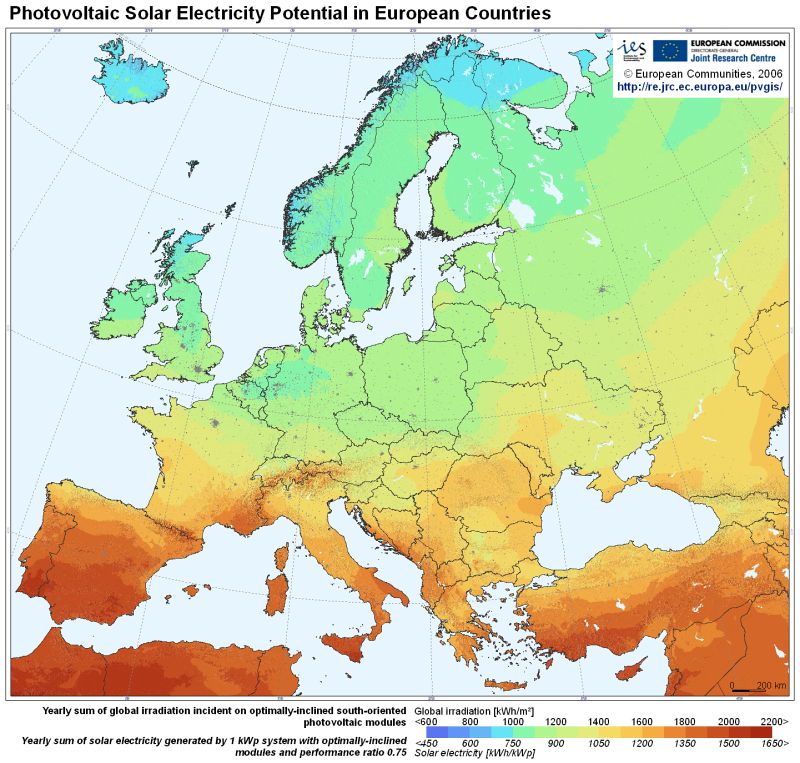

Per avere un'idea della potenzialità della risorsa solare in Europa:
clicca qui ------>
