SCHEMI ELETTRICI
DI ESEMPIO PER LA REALIZZAZIONE DI IMPIANTI FOTOVOLTAICI PER APPLICAZIONI
PARTICOLARI
![](../file%20per%20pagine%20web/sole%2072.gif)
Nota: gli schemi elettrici presenti in questa pagina di questo sito web,
sono pubblicati solamente ed esclusivamente a titolo
didattico/informativo amatoriale, pertanto, wutel.net non è responsabile di
eventuali danni causati a persone o cose derivanti dall'utilizzo degli
stessi. Inoltre, la realizzazione pratica di qualsiasi impianto elettrico
deve essere sempre eseguita esclusivamente da personale tecnico
specializzato e abilitato, nel pieno rispetto di tutte le normative tecniche
e di sicurezza previste. L'utilizzo, la condivisione e la diffusione di
questi schemi è comunque libera e gratuita purché ne venga sempre citata la
fonte e le raccomandazioni d'utilizzo. E' invece sempre espressamente
vietato l'utilizzo di qualsiasi informazione, testo o immagine per fini o
scopi di lucro e/o commerciali non autorizzati. Grazie.
|

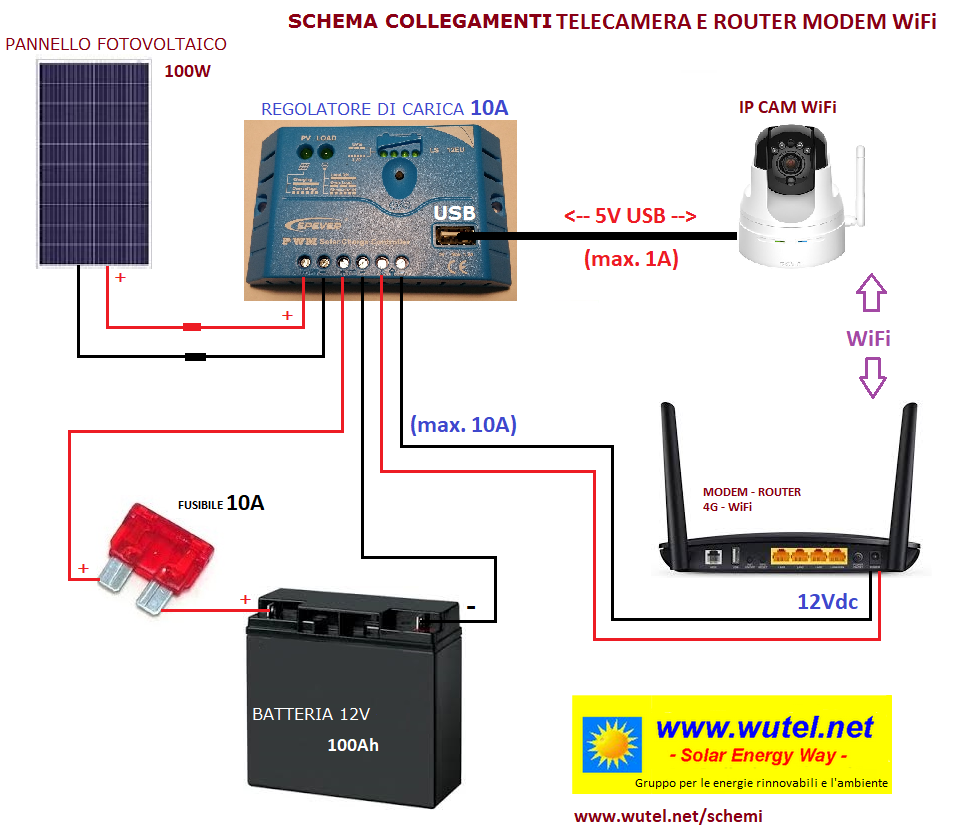

IMPIANTO FOTOVOLTAICO
12VOLT
PER IL
FUNZIONAMENTO CONTEMPORANEO DI UNA TELECAMERA DI VIDEOSORVEGLIANZA IP A
5VOLT E DI UN MODEM-ROUTER 3G/4G A 12VOLT
![IP CAM 5V e ROUTER MODEM 4G 12V](schemi_FV/Schema%2012V%20con%20IP%20CAM%20e%20Router%20Modem.png)
(clicca sull'immagine per ingrandirla, oppure
clicca sul pulsante sotto per scaricare lo schema in formato .pdf)
![FV 12V PER IP CAM USB E MODEM 4G](button5.gif)
|

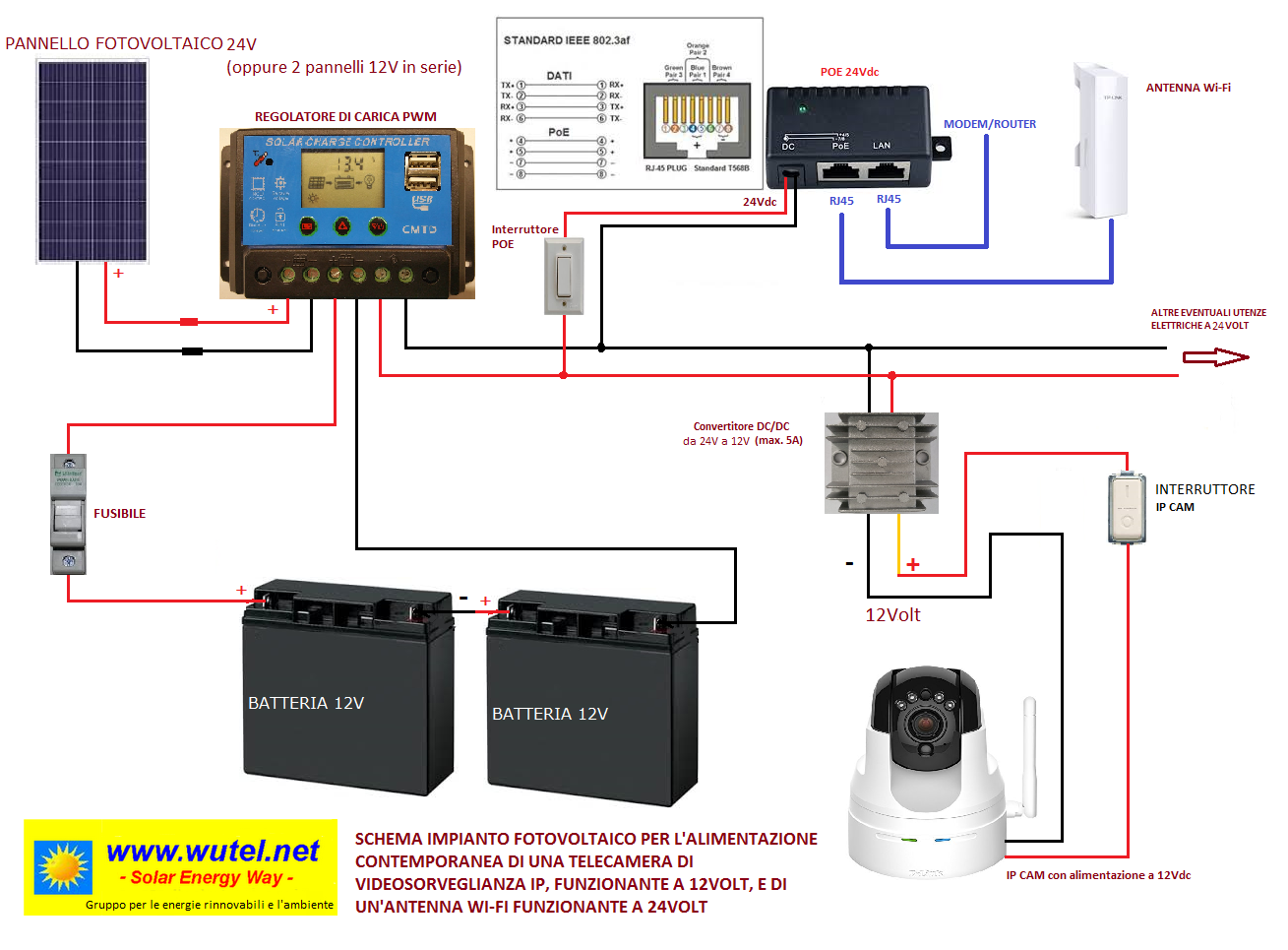

IMPIANTO FOTOVOLTAICO
24VOLT
PER IL
FUNZIONAMENTO CONTEMPORANEO DI UNA TELECAMERA DI VIDEOSORVEGLIANZA IP A
12VOLT E DI UN'ANTENNA WI-FI A 24VOLT
![IP CAM e WiFi ad energia solare](schemi_FV/Schema%20FV%2024V%20e%2012V%20per%20videosorveglianza%20IP.png)
(clicca sull'immagine per ingrandirla, oppure
clicca sul pulsante sotto per scaricare lo schema in formato .pdf)
![FV 24V PER IP CAM E WI-FI](button2B.gif)
|

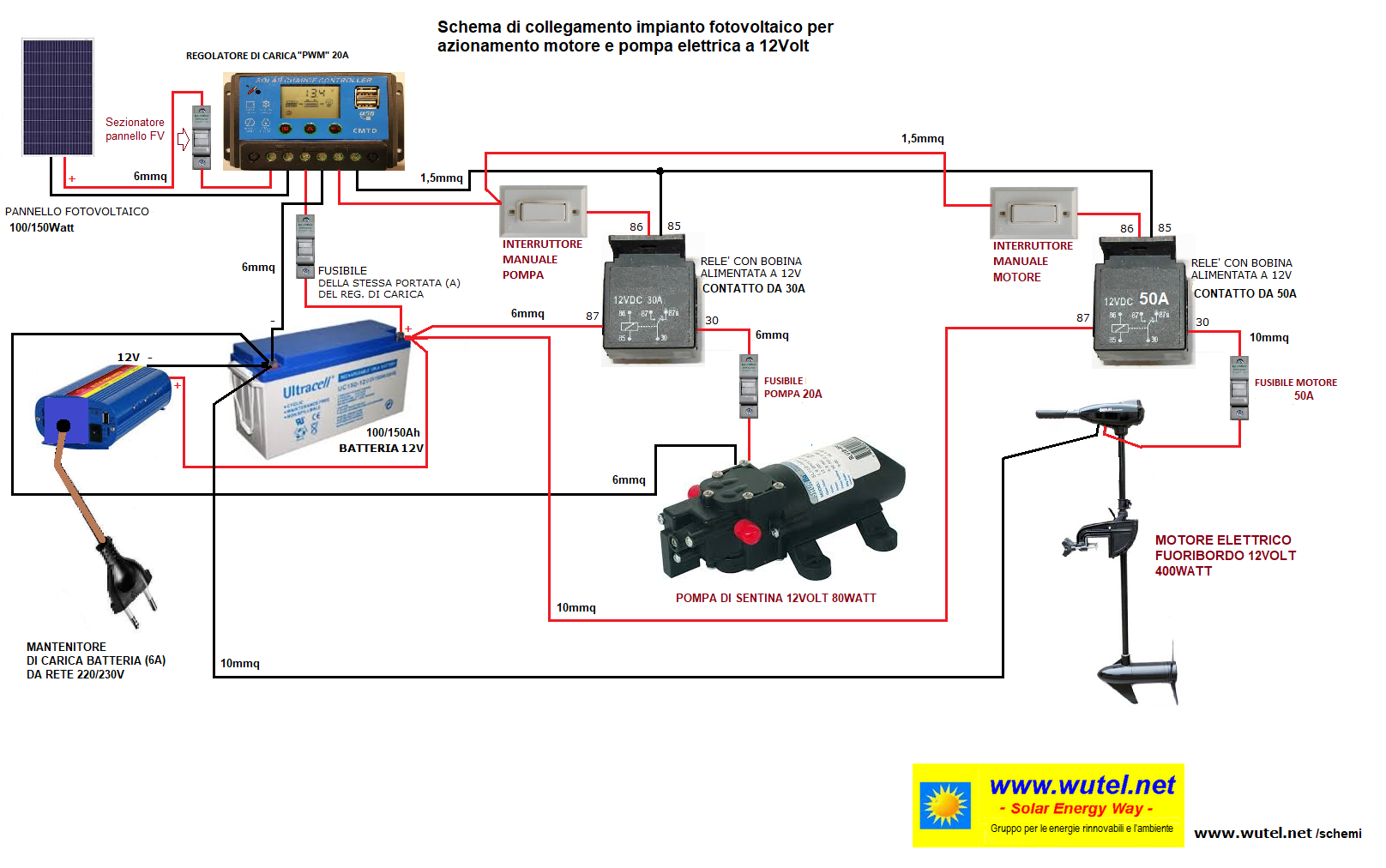

IMPIANTO FOTOVOLTAICO
12VOLT
PER LA RICARICA A
ENERGIA SOLARE (E TRAMITE LA RETE ELETTRICA A 220/230VOLT) DELLA BATTERIA
PER IL FUNZIONAMENTO DI UNA POMPA DI SENTINA E DI UN MOTORE ELETTRICO
FUORIBORDO (A 12VOLT) A BORDO DI UN GOMMONE DA DIPORTO
![Schema FV per pompa e motore gommone](schemi_FV/Schema%20FV%20per%20motore%20e%20pompa%2012V.png)
(clicca sull'immagine per ingrandirla, oppure
clicca sul pulsante qui sotto)
![IMPIANTO FV 12 VOLT PER GOMMONE](button35.gif)
|

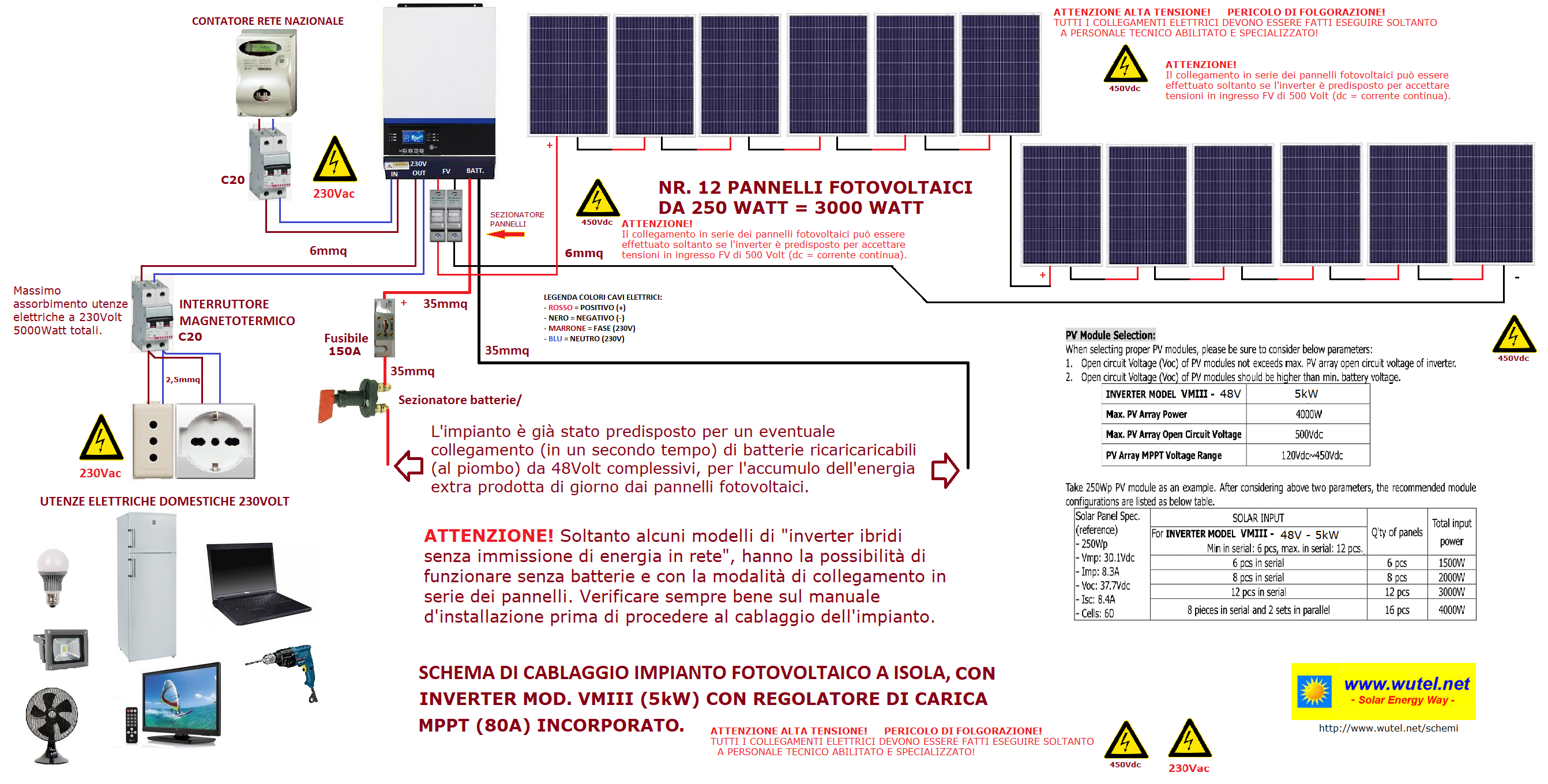

IMPIANTO FOTOVOLTAICO 230VOLT
PER LA COMPENSAZIONE DEI CONSUMI ELETTRICI DIURNI, CON UTILIZZO DI INVERTER
IBRIDI CON SPECIFICA POSSIBILITA' DI FUNZIONAMENTO SENZA BATTERIE E SENZA
MAI IMMISSIONE DI ENERGIA ELETTRICA NELLA RETE ELETTRICA NAZIONALE
![Schema FV con inverter ibrido senza batterie](schemi_FV/Schema%20impianto%20FV%20con%20inverter%20VMIII%20senza%20batterie.png)
(clicca sull'immagine per ingrandirla, oppure
clicca sul pulsante qui sotto)
![IMPIANTO FV 230 VOLT SENZA BATT.](button41.gif)
|

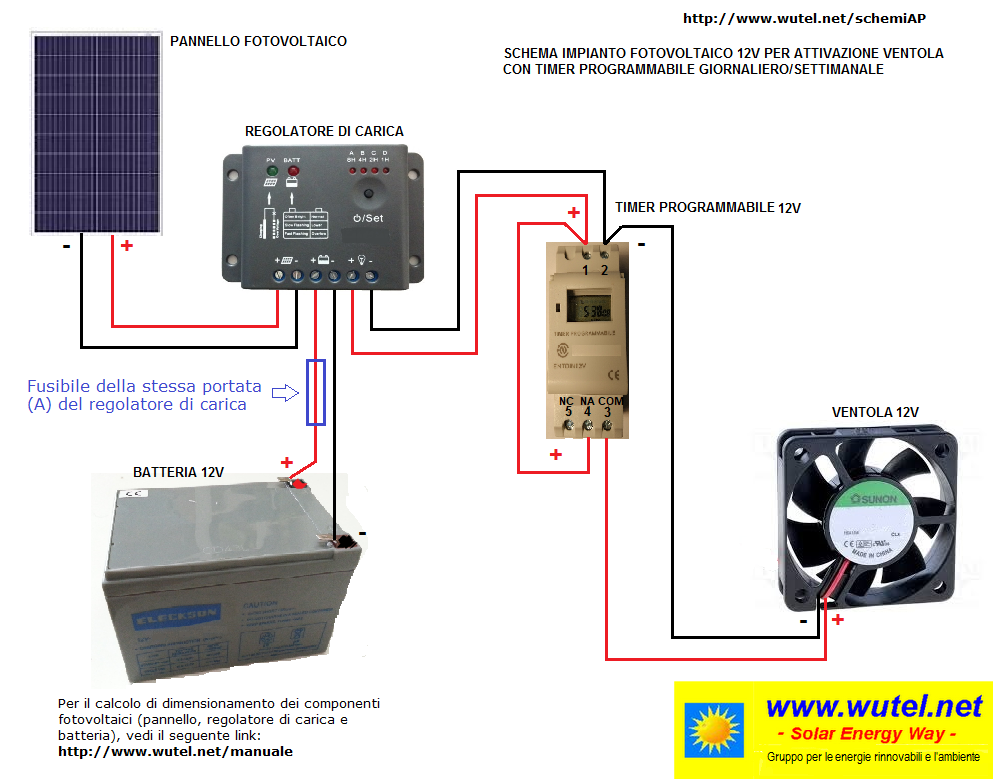

IMPIANTO FOTOVOLTAICO 12 VOLT
PER ATTIVAZIONE VENTOLA CON TIMER
PROGRAMMABILE GIORNALIERO/SETTIMANALE
(clicca sull'immagine per ingrandirla, oppure
clicca sul pulsante sotto )
![IMPIANTO FV 12 VOLT CON VENTOLA](button25.gif)
|

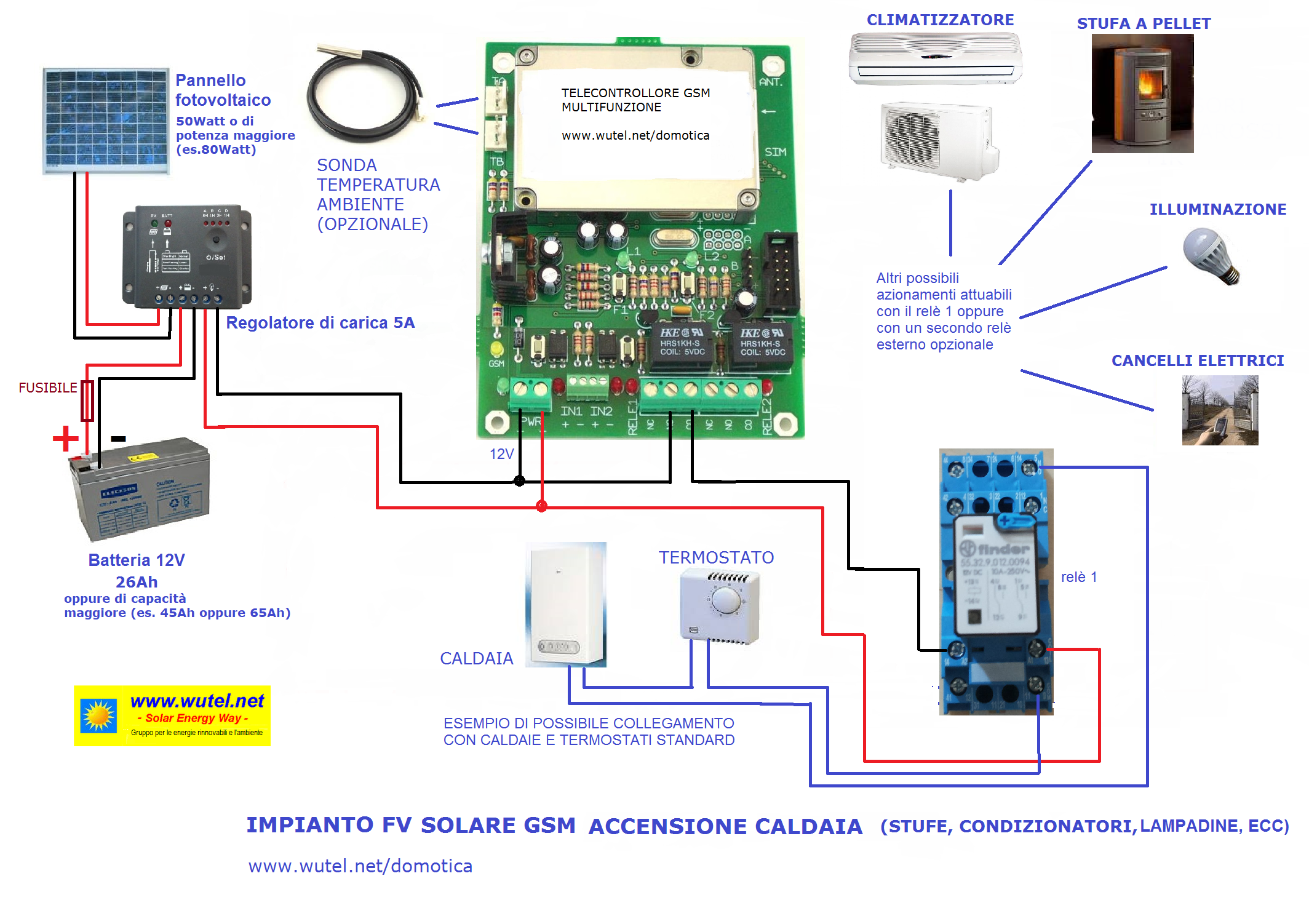

IMPIANTO FOTOVOLTAICO
12 VOLT
PER IL CONTROLLO A DISTANZA, TRAMITE RETE TELEFONICA GSM, DI
APPARECCHIATURE ELETTRICHE
![](schemi_FV/Schema%20impianto%20FV%20GSM%20controllo%20a%20distanza.png)
(clicca sull'immagine per ingrandirla, oppure
clicca sul pulsante sotto per scaricare lo schema in formato .pdf)
![FV 40W 12V TELECONTROLLO GSM](button28.gif)
|

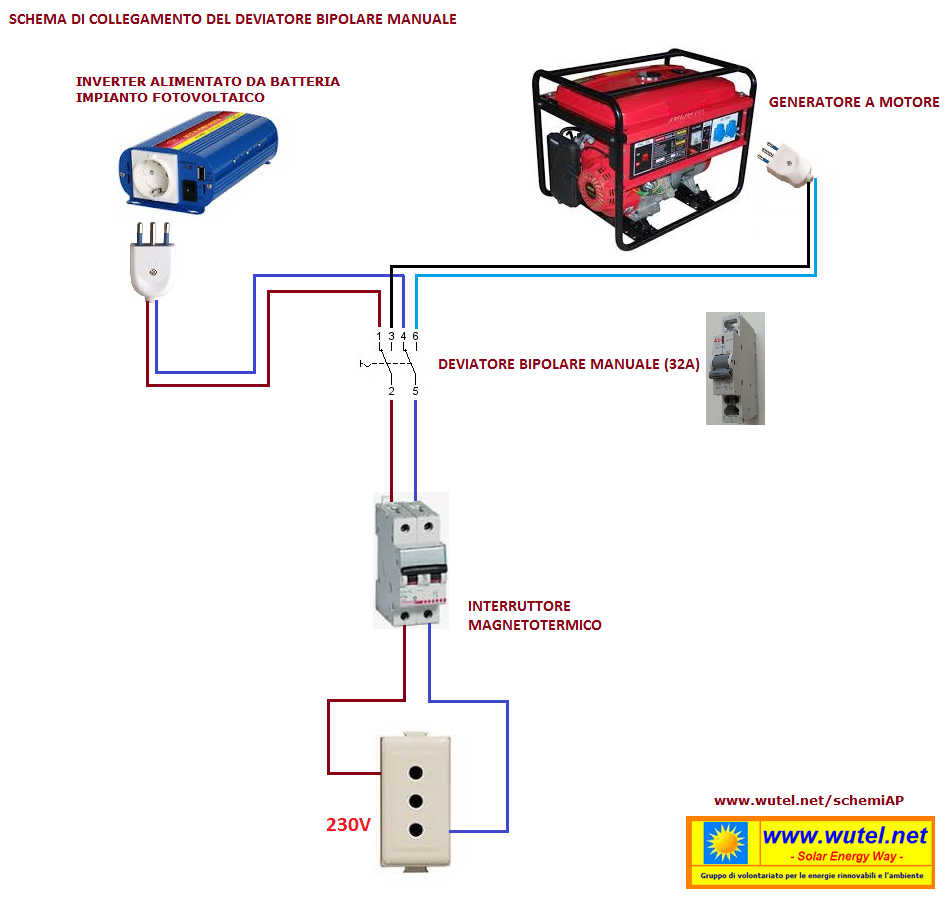

SCHEMA
COLLEGAMENTO DEVIATORE MANUALE (32A)
PER DEVIAZIONE
LINEA ALIMENTAZIONE UTENZE A 230V TRA IMPIANTO FOTOVOLTAICO CON INVERTER E
GENERATORE A MOTORE (DI EMERGENZA)
![](schemi_FV/Schema%20collegamento%20deviatore%20manuale%2032A.png)
(clicca sull'immagine per ingrandirla, oppure
clicca sul pulsante sotto per scaricare lo schema in formato .pdf)
![DEVIATORE MANUALE FV / GEN.](button1F.gif)
|
IMPIANTO FOTOVOLTAICO
12 VOLT
PER ALLARME
ANTINTRUSIONE E CONTROLLO A DISTANZA, TRAMITE RETE TELEFONICA GSM, DI
APPARECCHIATURE ELETTRICHE
![](schemi_FV/Schema%20montaggio%20TLC-GSM%20con%20PIR%20e%20rele%20attivazione%20utenze.png)
(clicca sull'immagine per ingrandirla, oppure
clicca sul pulsante sotto per scaricare lo schema in formato .pdf)
![FV 12V PER ALLARME E TLC GSM](button22.gif)
|

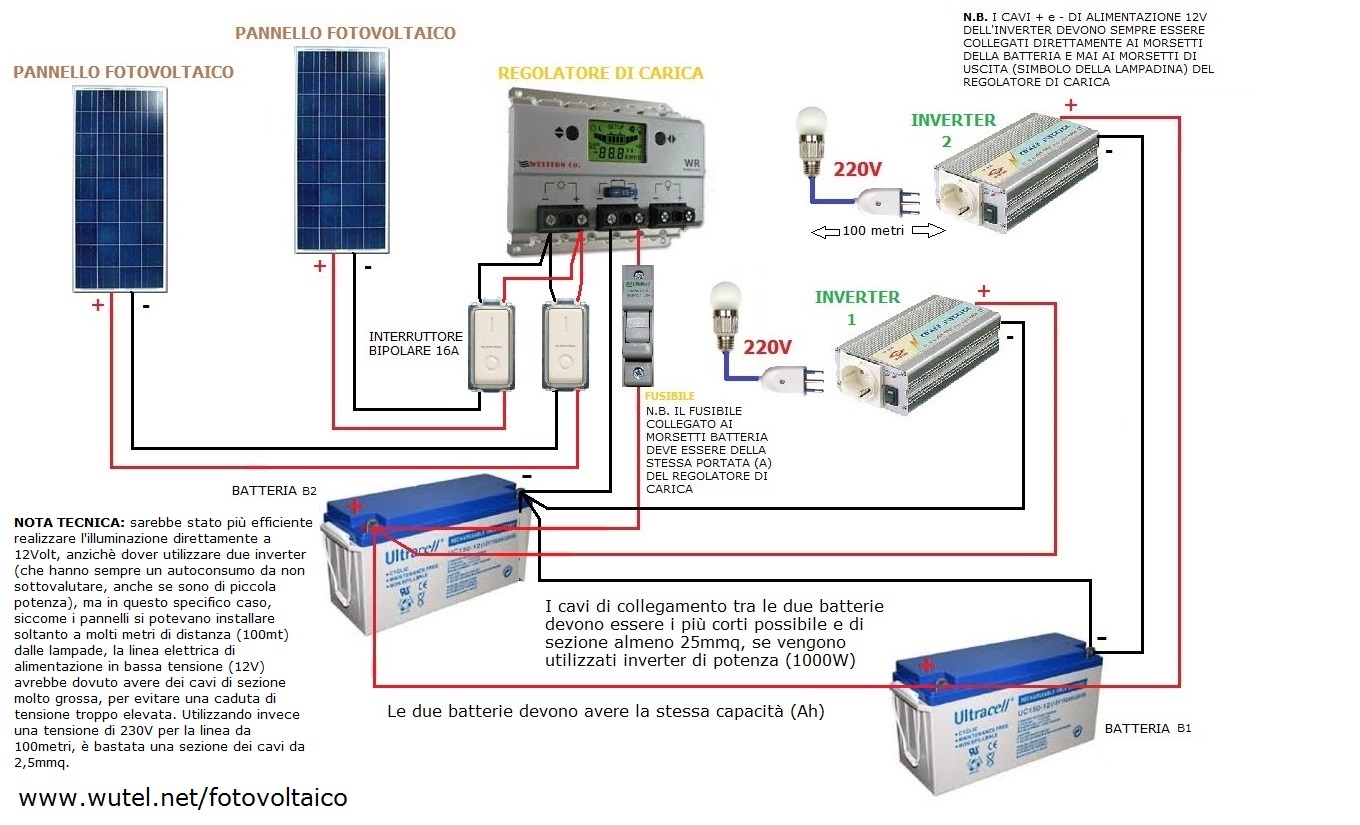

IMPIANTO FOTOVOLTAICO A ISOLA
12 VOLT / 230 VOLT
(CON 2 INVERTER CHE ALIMENTANO DUE PICCOLE BAITE SEPARATE, DISTANTI 100 METRI
DAGLI INVERTER)
![](schemi_FV/Schema%20collegamento%20impianto%20FV%2012V%20con%202%20%20inverter%20e%202%20batt%20in%20parallelo.jpg)
(clicca sull'immagine per ingrandirla, oppure
clicca sul pulsante sotto per scaricare lo schema in formato .pdf)
![IMP. FV A ISOLA 230 VOLT 2 INVERTER](button1C.gif)
|

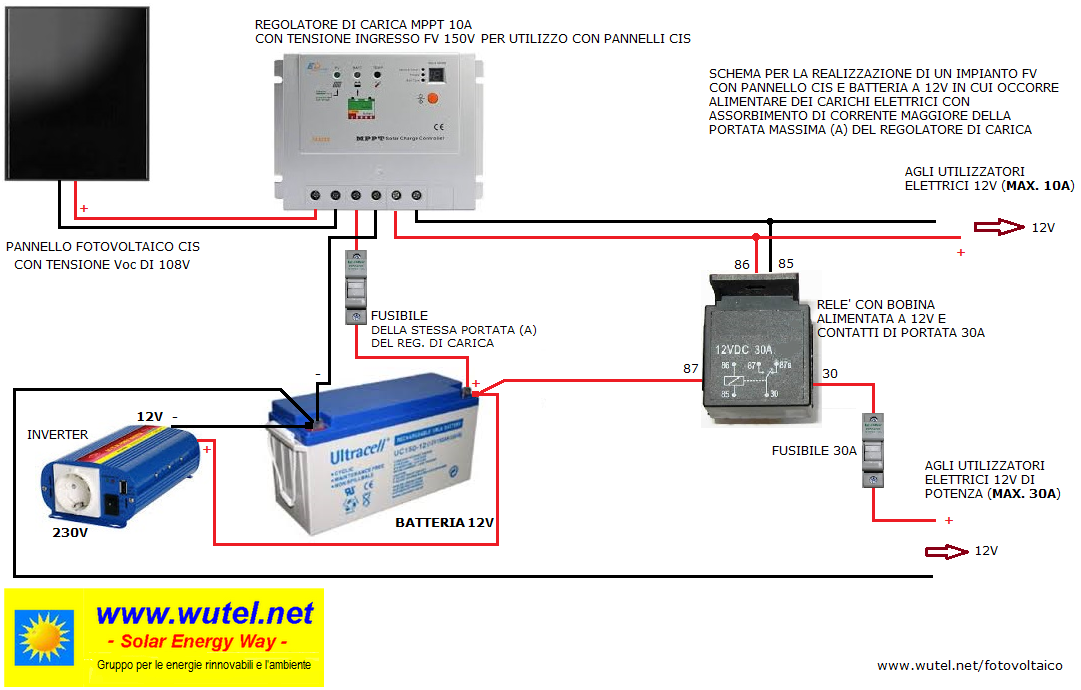

IMPIANTO FOTOVOLTAICO A ISOLA 12/230 VOLT
CON
PANNELLO CIS DA 130WATT, INVERTER
E RELE' AUSILIARIO PER IL PILOTAGGIO DI UTILIZZATORI ELETTRICI A 12VOLT, CON ASSORBIMENTO (A)
MAGGIORE DELLA PORTATA DEL REGOLATORE DI CARICA (es. pompe o motori a
12Volt)
![](schemi_FV/Schema%20FV%20con%20pannello%20CIS%20150W%20e%20RELE%2030A.png)
(clicca sull'immagine per ingrandirla, oppure
clicca sul pulsante sotto per scaricare lo schema in formato .pdf)
![IMP. FV A ISOLA CON PANNELLO CIS](button19.gif)
|

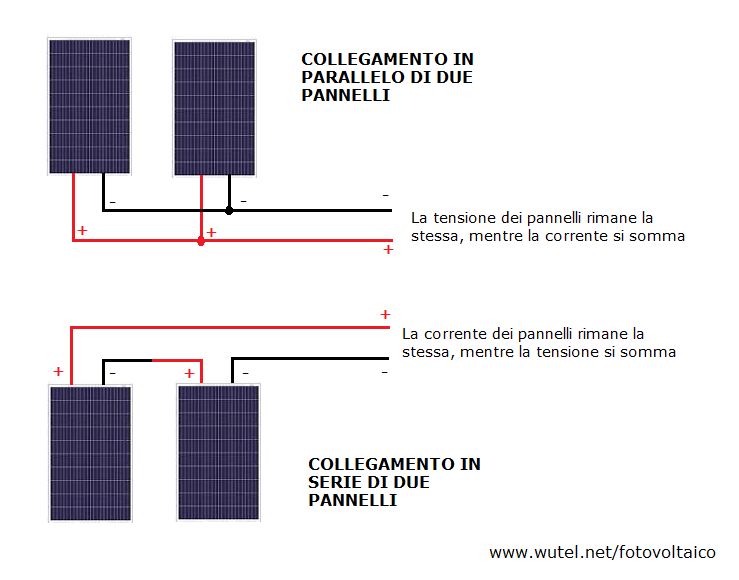

COLLEGAMENTO PANNELLI IN
PARALLELO /SERIE
![](schemi_FV/Collegamenti%20dei%20pannelli%20%20in%20serie%20o%20parallelo.png)
(clicca sull'immagine per ingrandirla, oppure
clicca sul pulsante sotto per scaricare lo schema in formato .pdf)
![COLLEGAMENTO PANNELLI](button30.gif)
|

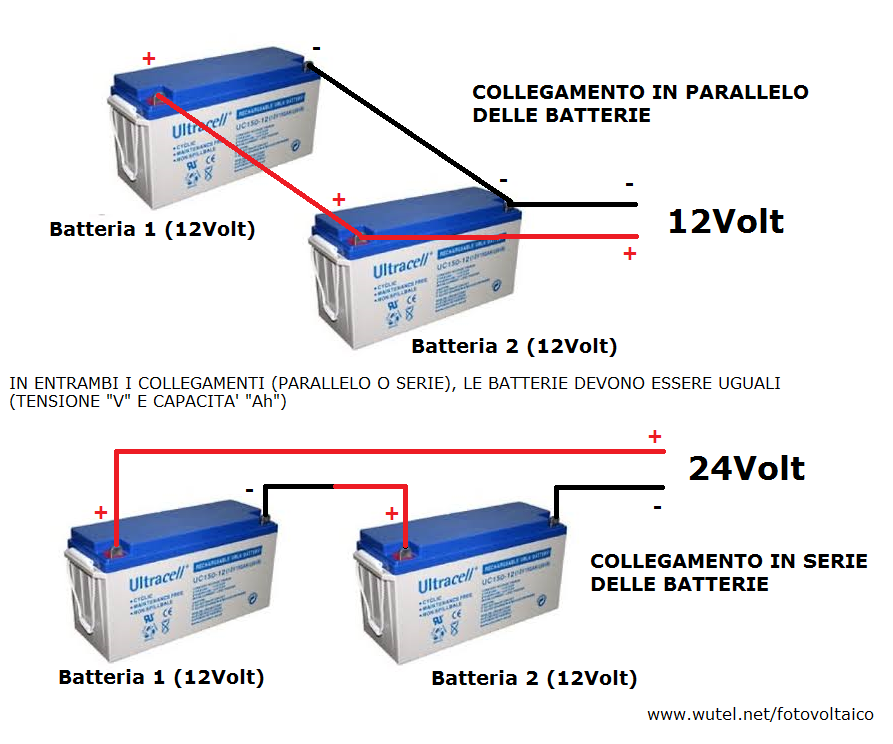

COLLEGAMENTO BATTERIE IN
PARALLELO /SERIE
![](schemi_FV/Collegamenti%20delle%20batterie%20in%20parallelo%20o%20in%20serie.png)
(clicca sull'immagine per ingrandirla, oppure
clicca sul pulsante sotto per scaricare lo schema in formato .pdf)
![COLLEGAMENTO BATTERIE](button31.gif) |
PER IL CALCOLO DI
DIMENSIONAMENTO DEI COMPONENTI FOTOVOLTAICI (PANNELLO, REGOLATORE DI CARICA
E BATTERIA), PER LA REALIZZAZIONE PRATICA DEGLI SCHEMI ELETTRICI PRESENTI IN QUESTA
PAGINA, CLICCA SUL PULSANTE QUI SOTTO:
![MANUALE PER IMPIANTI FV](button32.gif)
PER VEDERE INVECE ESEMPI
PRATICI DI IMPIANTI
FOTOVOLTAICI, REALIZZATI UTILIZZANDO ANCHE GLI SCHEMI ELETTRICI PRESENTI IN QUESTA
PAGINA, CLICCA SUL PULSANTE QUI SOTTO:
![FOTOVOLTAICO FAI-DA-TE](button38.gif)
|

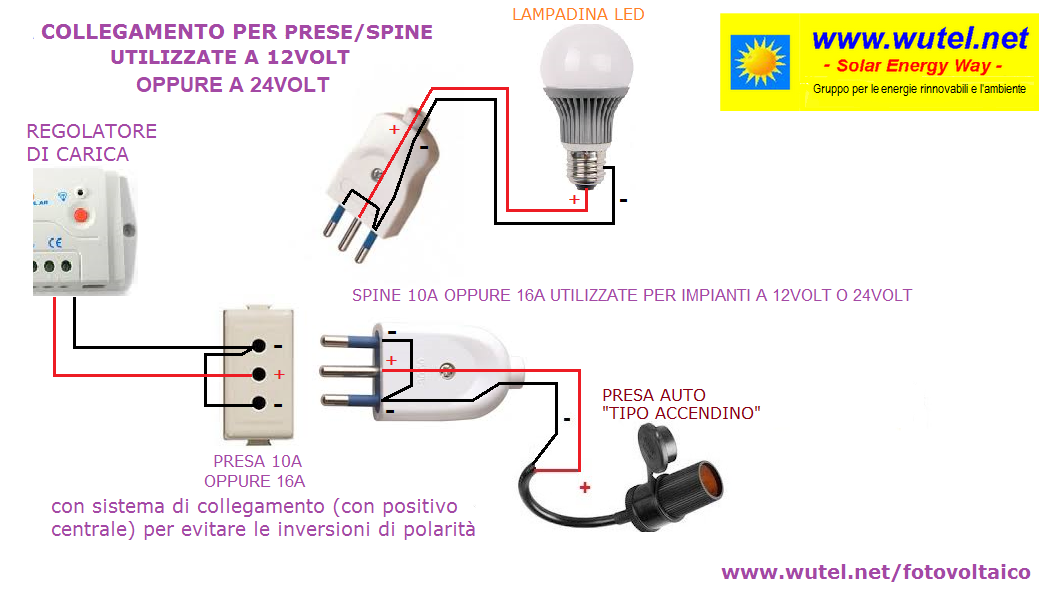

COLLEGAMENTO DELLE PRESE E DELLE SPINE
PER LA 230V ANCHE NEGLI IMPIANTI A 12/24VOLT
![](schemi_FV/Schema%20spine%20e%20prese%20a%2012-24V.png)
(clicca sull'immagine per ingrandirla)
Con opportune precauzioni d'uso, anche le spine e
le prese di solito utilizzate a 230V, possono essere utilizzate per
realizzare collegamenti di apparecchiature e lampade funzionanti a
12/24Volt. Per vedere un esempio pratico d'utilizzo di questo sistema,
clicca il seguente link:
http://www.wutel.net/sole100cm
|
