SCHEMI ELETTRICI DI ESEMPIO PER LA REALIZZAZIONE DI IMPIANTI FOTOVOLTAICI A 24 VOLT
Nota: gli schemi elettrici presenti in questa pagina di questo sito web, sono pubblicati solamente ed esclusivamente a titolo didattico/informativo amatoriale, pertanto, wutel.net non è responsabile di eventuali danni causati a persone o cose derivanti dall'utilizzo degli stessi. Inoltre, la realizzazione pratica di qualsiasi impianto elettrico deve essere sempre eseguita esclusivamente da personale tecnico specializzato e abilitato, nel pieno rispetto di tutte le normative tecniche e di sicurezza previste. L'utilizzo, la condivisione e la diffusione di questi schemi è comunque libera e gratuita purché ne venga sempre citata la fonte e le raccomandazioni d'utilizzo. E' invece sempre espressamente vietato l'utilizzo di qualsiasi informazione, testo o immagine per fini o scopi di lucro e/o commerciali non autorizzati. Grazie.

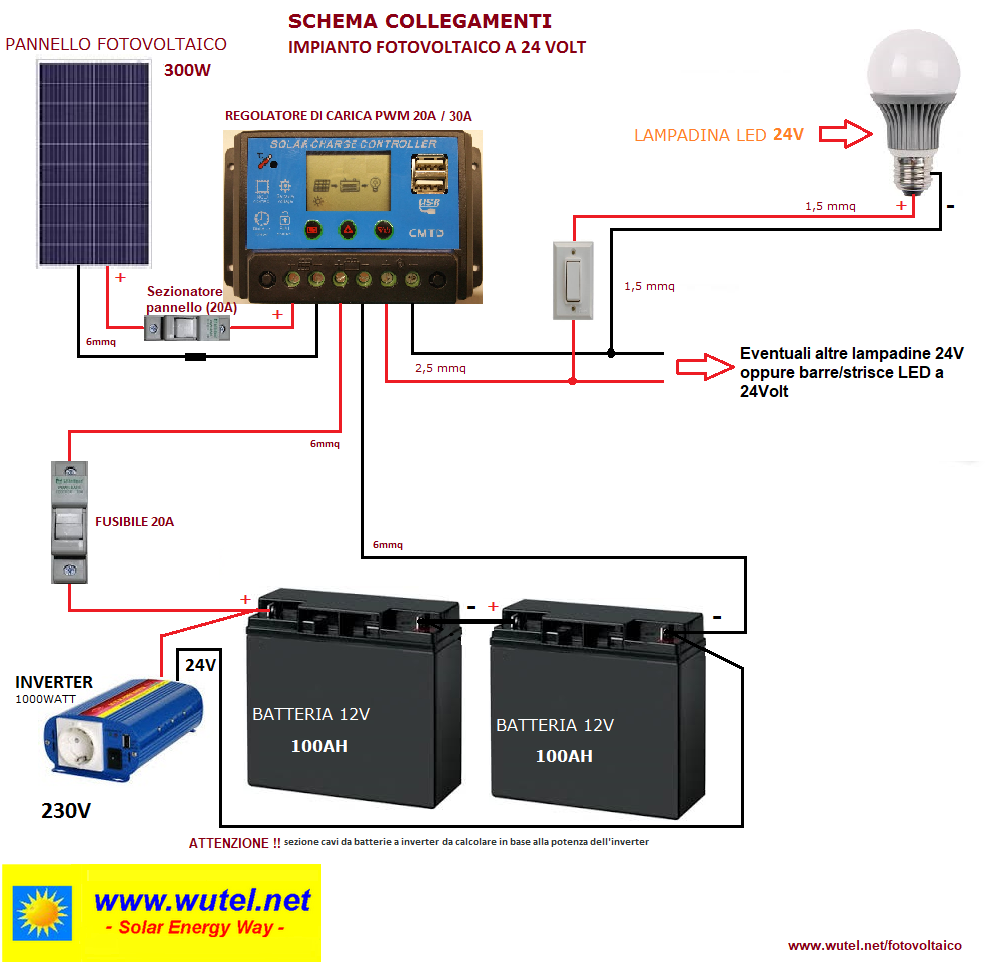

IMPIANTO FOTOVOLTAICO A ISOLA
300 WATT
24 VOLT / 230 VOLT
CON INVERTER DA 1000WATT
(clicca sull'immagine per ingrandirla)

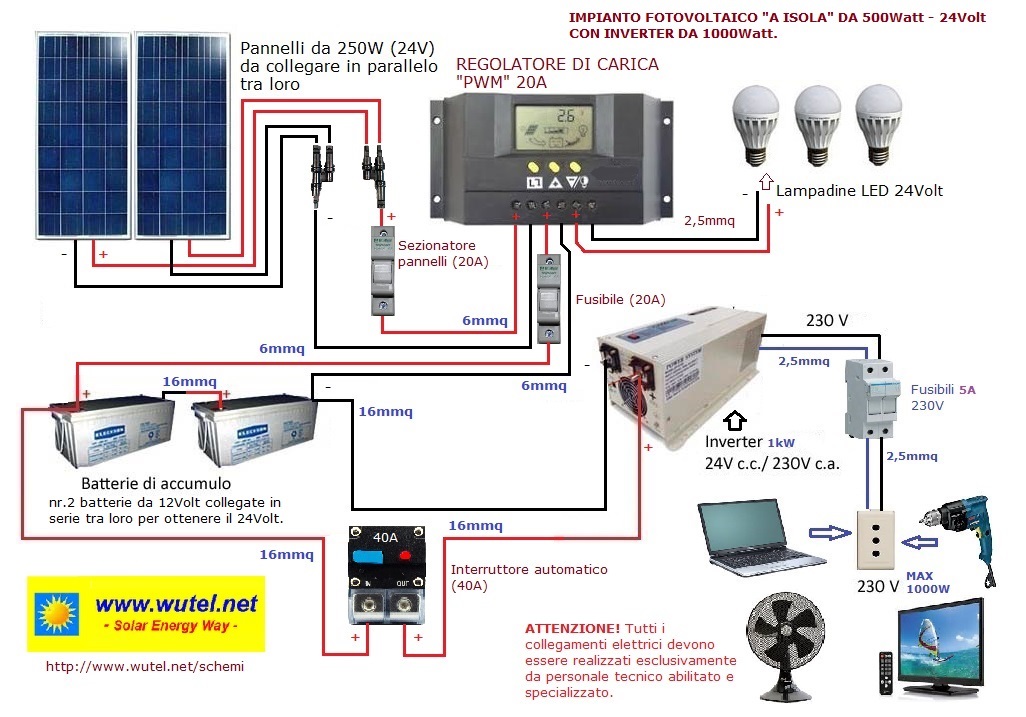

IMPIANTO FOTOVOLTAICO A ISOLA
500 WATT
24 VOLT / 230 VOLT
CON INVERTER (A ONDA PURA) DA 1000W
(clicca sull'immagine per ingrandirla, oppure clicca sul pulsante sotto per scaricare lo schema in formato .pdf)

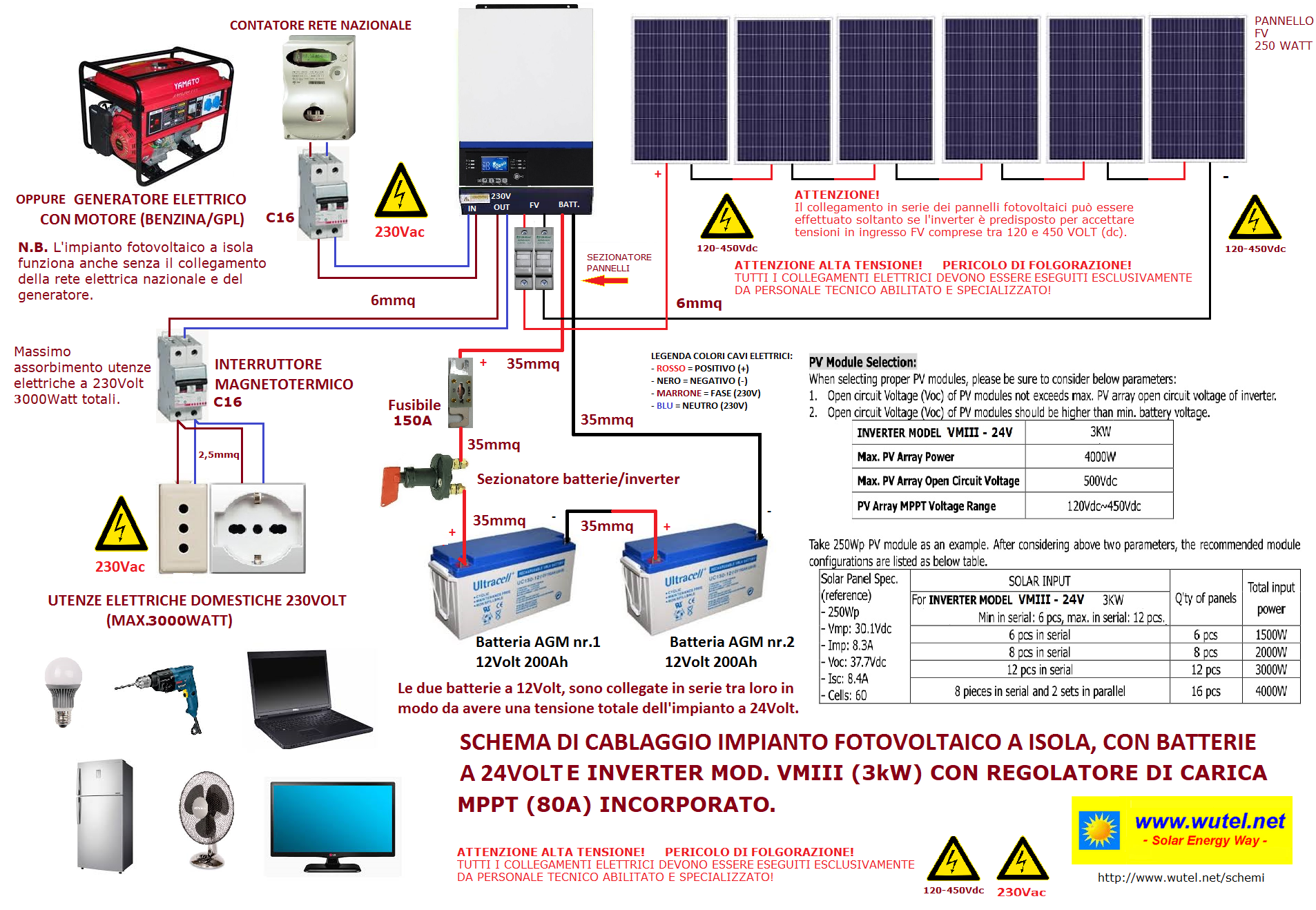

IMPIANTO FOTOVOLTAICO AD ISOLA DA 1500 WATT
(24 VOLT / 230 VOLT)
CON INVERTER (A ONDA PURA) DA 3000WATT.
IL REGOLATORE DI CARICA INTEGRATO NELL'INVERTER E' DEL TIPO "MPPT" (450Vdc) E PERMETTE IL COLLEGAMENTO IN SERIE DEI PANNELLI MONO/POLICRISTALLINI CON SOMMA DI TENSIONE MAX. 450Vdc E POTENZA MAX. 3000Watt
La particolarità di questo schema è quella di poter collegare i pannelli fotovoltaici da 250Watt in serie tra loro, grazie al fatto che l'inverter con regolatore di carica integrato "MPPT" (modello VM III), è in grado di gestire tensioni in ingresso FV fino a 450Volt (corrente continua)
(clicca sull'immagine per ingrandirla, oppure clicca sul pulsante sotto per scaricare lo schema in formato .pdf)

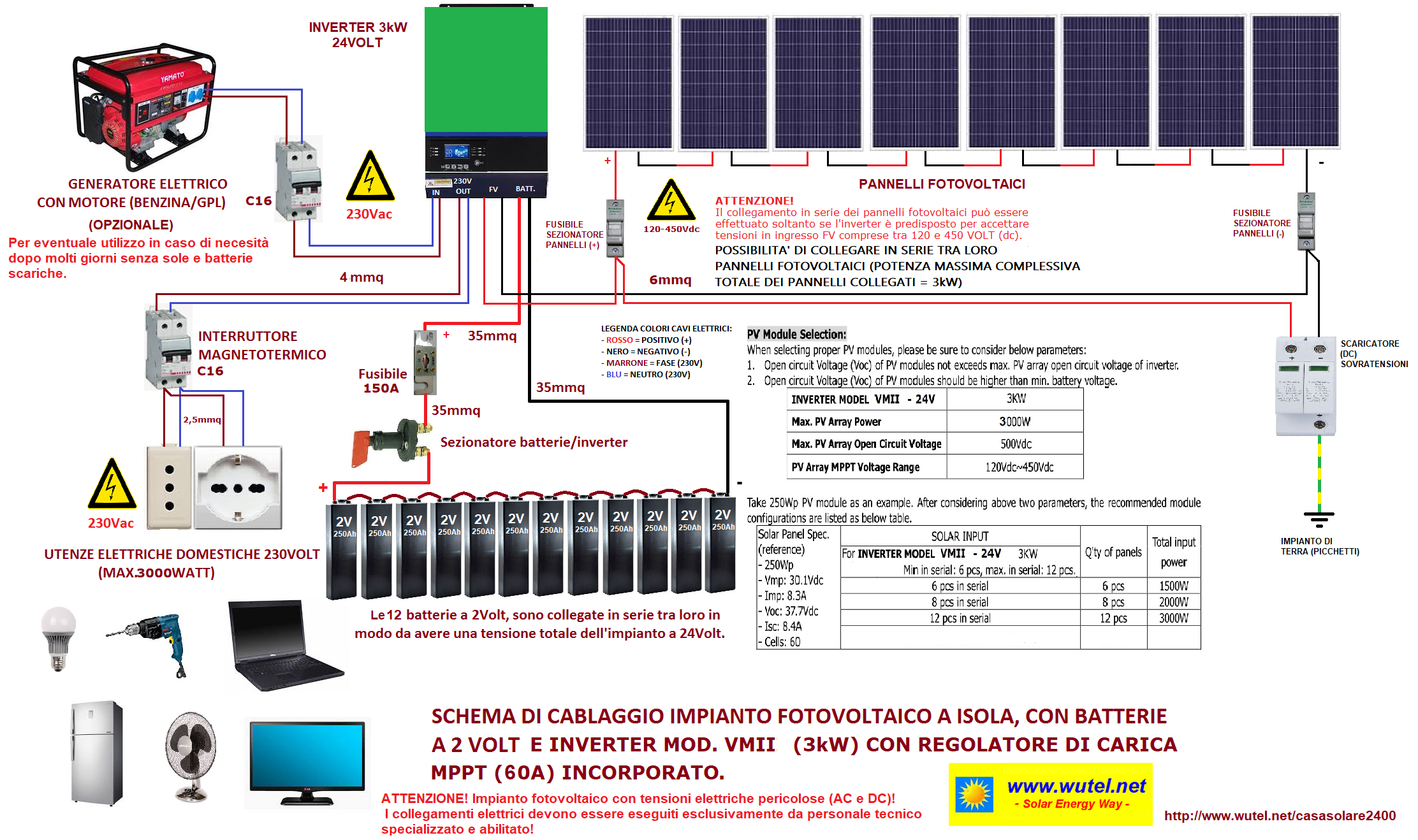

IMPIANTO FOTOVOLTAICO AD ISOLA DA 2400 WATT
(24 VOLT / 230 VOLT)
CON INVERTER (A ONDA PURA) DA 3000WATT.
IL REGOLATORE DI CARICA INTEGRATO NELL'INVERTER E' DEL TIPO "MPPT" (450Vdc) E PERMETTE IL COLLEGAMENTO IN SERIE DEI PANNELLI MONO/POLICRISTALLINI CON SOMMA DI TENSIONE MAX. 450Vdc E POTENZA MAX. 3000Watt
La particolarità di questo schema è quella di poter collegare i pannelli fotovoltaici da 300Watt in serie tra loro, grazie al fatto che l'inverter con regolatore di carica integrato "MPPT" (modello VM II), è in grado di gestire tensioni in ingresso FV fino a 450Volt (corrente continua). In questo impianto fotovoltaico, è stato utilizzato un accumulatore formato da nr. 12 batterie da 2Volt - 250Ah, collegate in serie tra loro.
(clicca sull'immagine per ingrandirla, oppure clicca sul pulsante sotto)

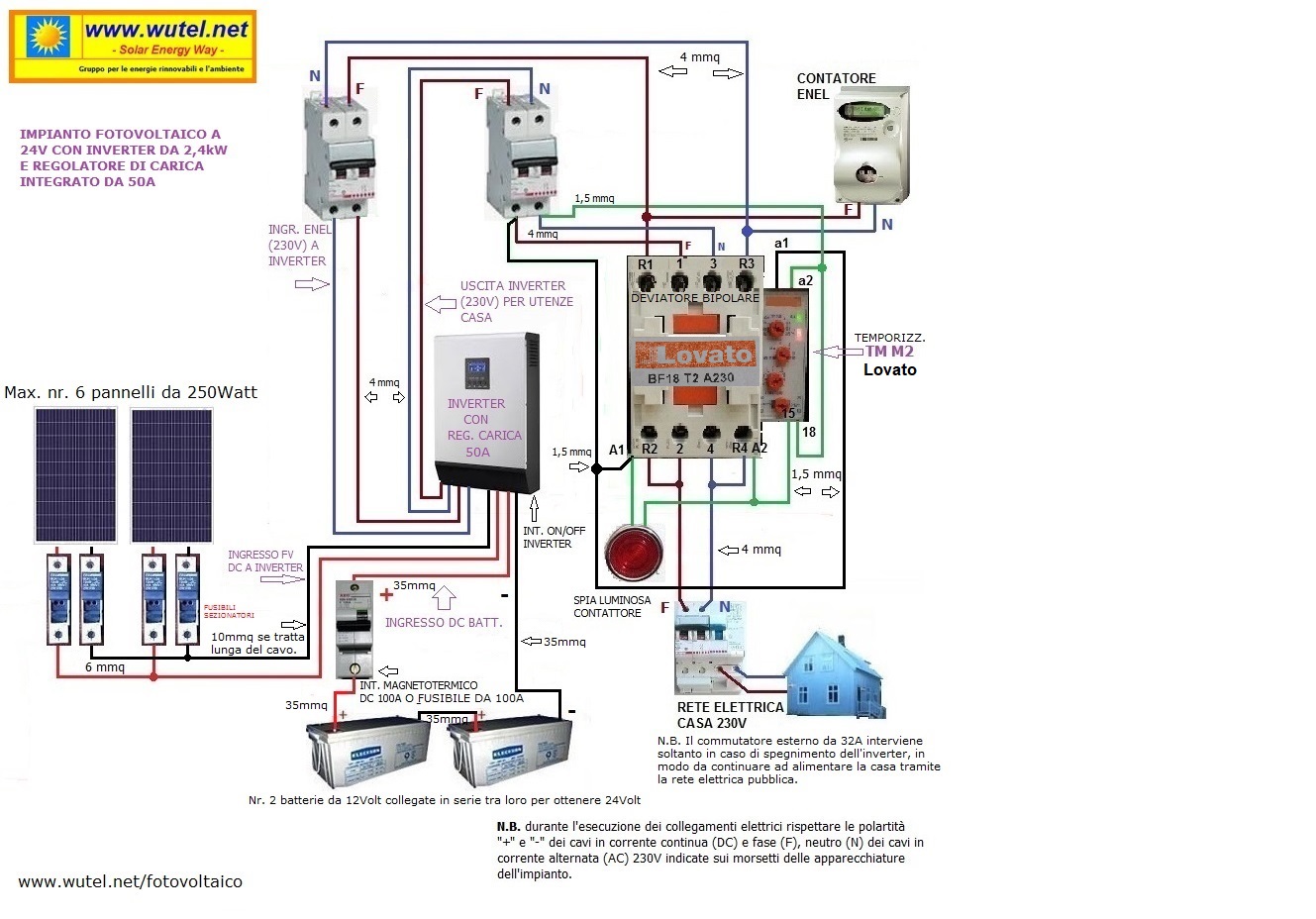

IMPIANTO FOTOVOLTAICO AD ISOLA 500 WATT
24 VOLT / 230 VOLT
CON INVERTER (A ONDA PURA) DA 2400W
(IL REGOLATORE DI CARICA DA 50A E' INTEGRATO NELL'INVERTER)
Il deviatore 230V (32A) presente in questo schema, permette di alimentare (automaticamente) la casa da rete ENEL, anche in caso di spegnimento dell'inverter. Il temporizzatore "TMM2" serve invece a ritardare la commutazione del deviatore al fine di evitare di sovraccaricare l'inverter in fase di accensione "soft start".
(clicca sull'immagine per ingrandirla)

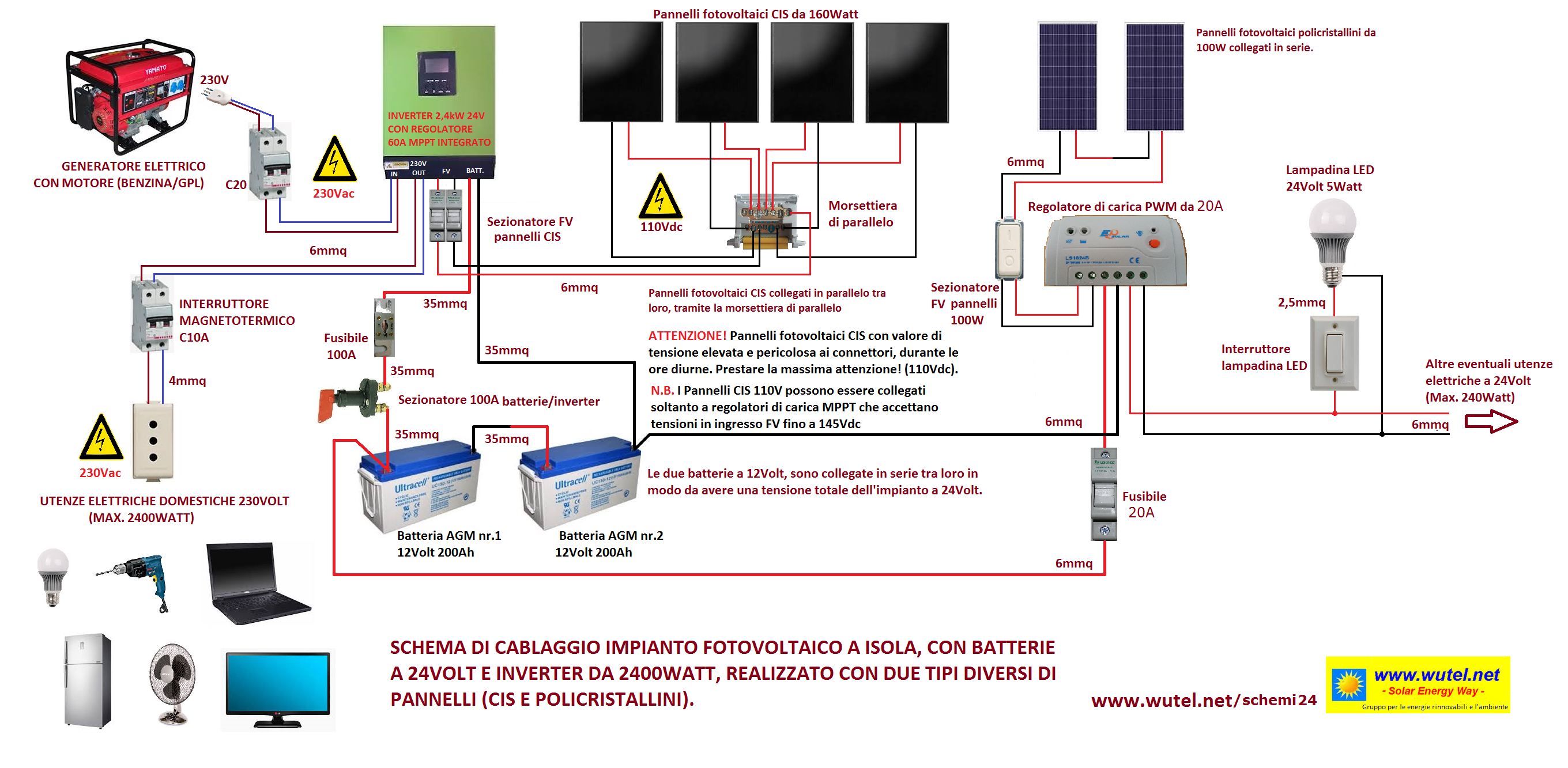

IMPIANTO FOTOVOLTAICO AD ISOLA 840 WATT
24 VOLT / 230 VOLT
CON INVERTER (A ONDA PURA) DA 2400WATT
(IL REGOLATORE DI CARICA INTEGRATO NELL'INVERTER E' DEL TIPO "MPPT" 145Vdc DA 60A E PERMETTE IL COLLEGAMENTO DEI PANNELLI CIS CON "Voc" DI 110Vdc)
Questo schema è un esempio di come poter collegare allo stesso pacco batterie a 24Volt, due tipologie diverse di pannelli fotovoltaici (CIS e policristallini), aventi tensioni e correnti di lavoro diverse tra loro.
(clicca sull'immagine per ingrandirla, oppure clicca sul pulsante sotto per scaricare lo schema in formato .pdf)

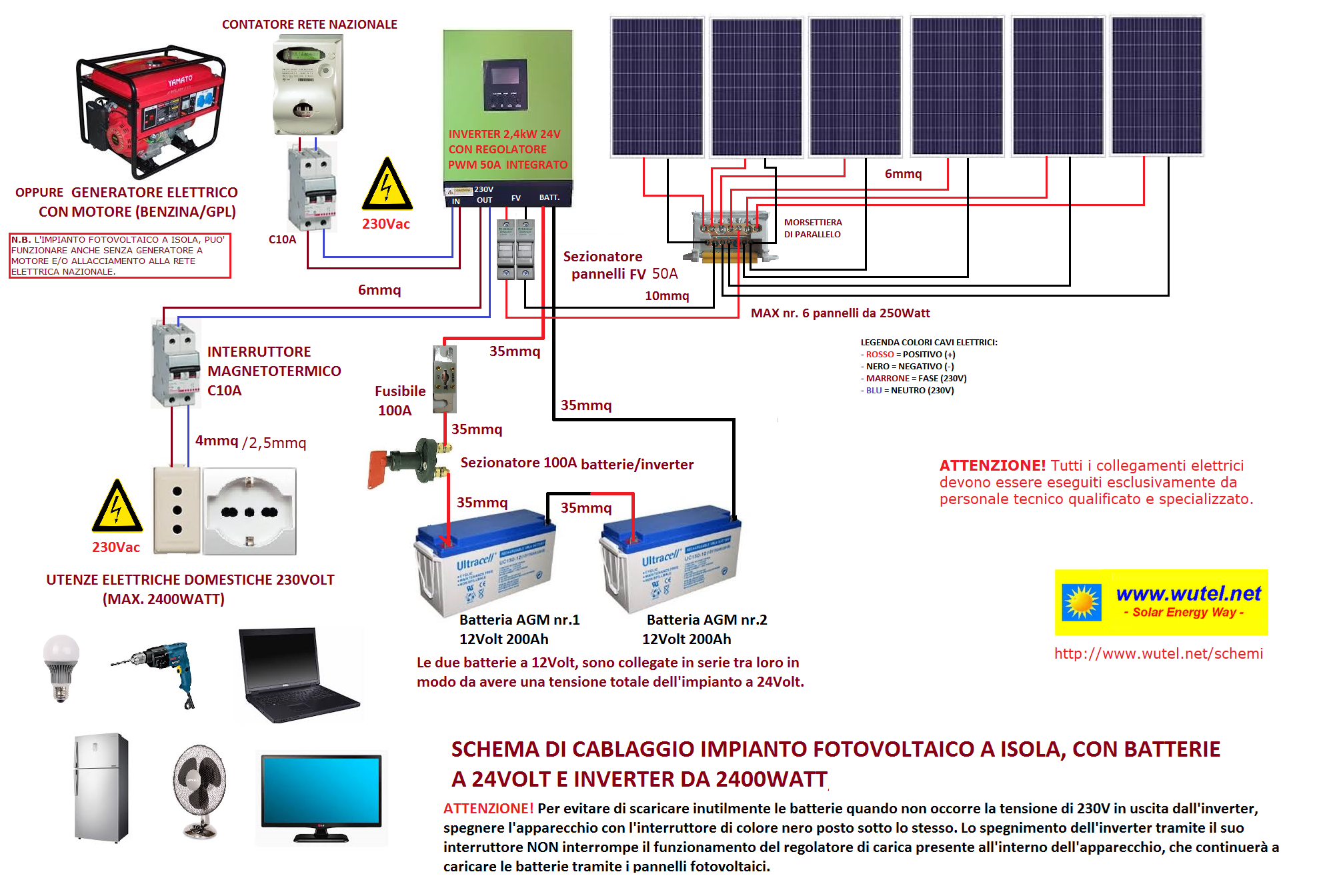

IMPIANTO FOTOVOLTAICO AD ISOLA 1500 WATT
24 VOLT / 230 VOLT
CON INVERTER (A ONDA PURA) DA 2400W
(IL REGOLATORE DI CARICA DA 50A E' INTEGRATO NELL'INVERTER)
(clicca sull'immagine per ingrandirla, oppure clicca sul pulsante sotto per scaricare lo schema in formato .pdf)

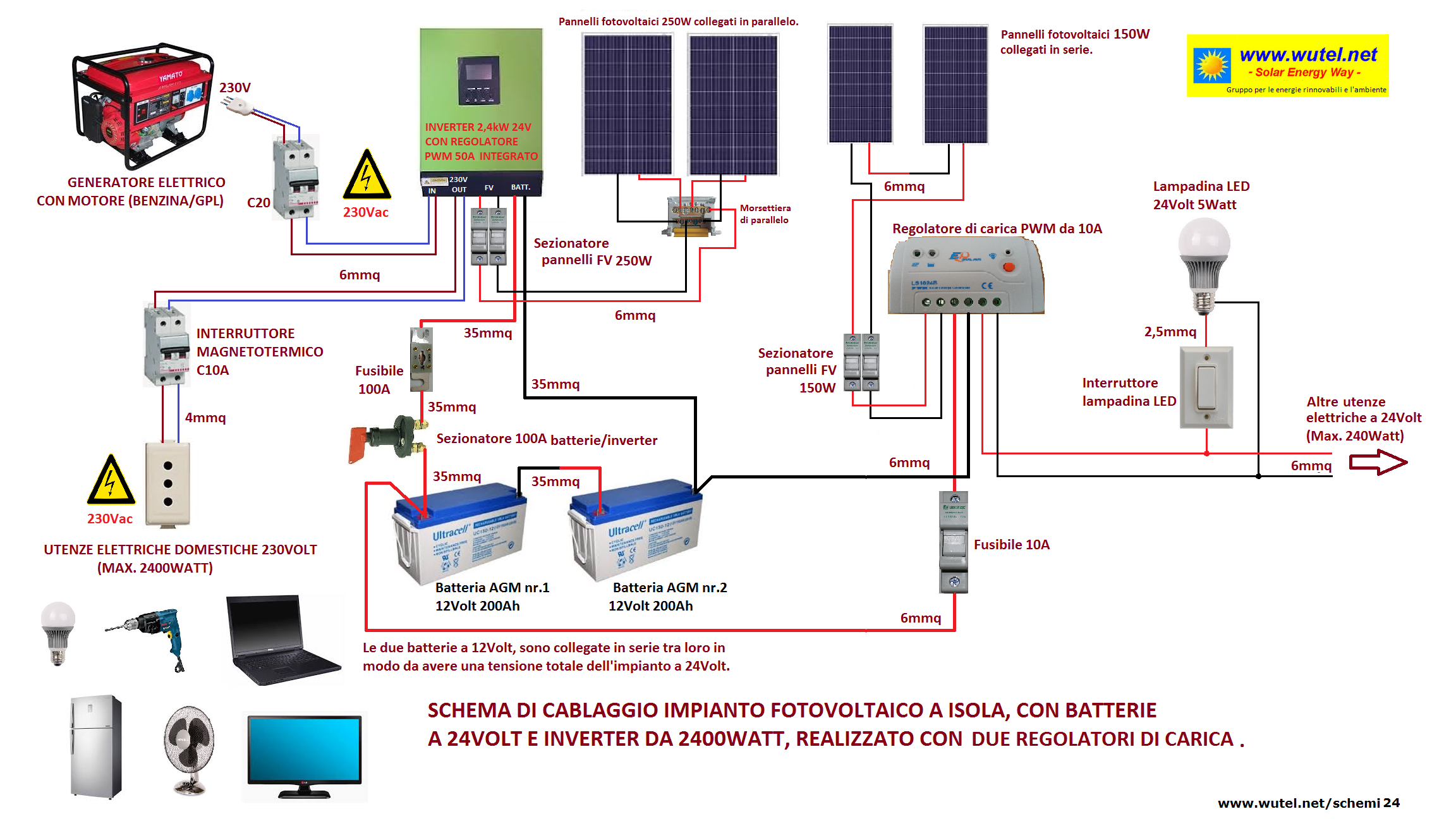

IMPIANTO FOTOVOLTAICO AD ISOLA 800 WATT
24 VOLT / 230 VOLT
CON INVERTER (A ONDA PURA) DA 2400WATT
(IL REGOLATORE DI CARICA INTEGRATO NELL'INVERTER E' DEL TIPO "PWM" DA 50A)
Questo schema è un esempio di come poter collegare allo stesso pacco batterie a 24Volt, pannelli fotovoltaici policristallini di diversa potenza, aventi tensioni e correnti differenti tra loro.
(clicca sull'immagine per ingrandirla, oppure clicca sul pulsante sotto per scaricare lo schema in formato .pdf)

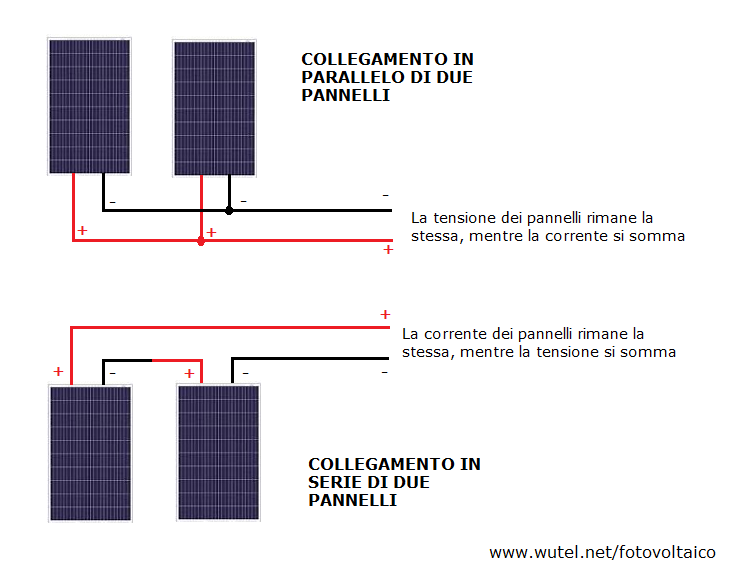

COLLEGAMENTO PANNELLI IN
PARALLELO /SERIE
(clicca sull'immagine per ingrandirla, oppure clicca sul pulsante sotto per scaricare lo schema in formato .pdf)

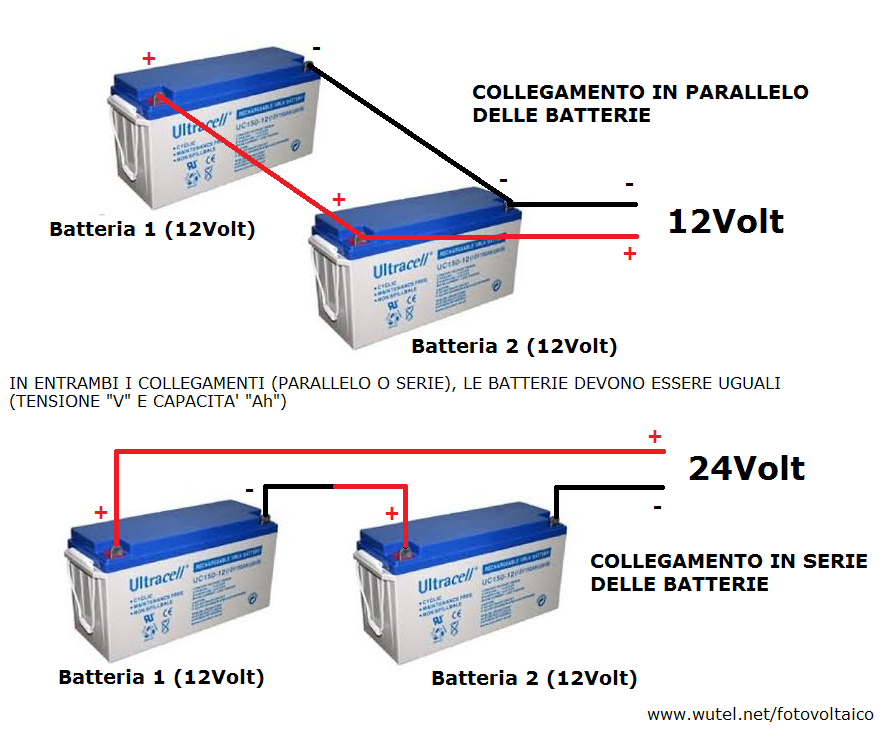

COLLEGAMENTO BATTERIE IN
PARALLELO /SERIE
(clicca sull'immagine per ingrandirla, oppure clicca sul pulsante sotto per scaricare lo schema in formato .pdf)
PER I CALCOLI DI DIMENSIONAMENTO DEI COMPONENTI FOTOVOLTAICI (PANNELLO, REGOLATORE DI CARICA E BATTERIA), DEGLI SCHEMI D'ESEMPIO PRESENTI IN QUESTA PAGINA, CLICCA SUL PULSANTE QUI SOTTO:
PER VEDERE DEGLI ESEMPI PRATICI DI IMPIANTI FOTOVOLTAICI REALIZZATI UTILIZZANDO ANCHE GLI SCHEMI ELETTRICI PRESENTI IN QUESTA PAGINA, CLICCA SUL PULSANTE QUI SOTTO:
