SCHEMI ELETTRICI
DI ESEMPIO PER LA REALIZZAZIONE DI IMPIANTI FOTOVOLTAICI A 12 VOLT
Nota: gli schemi elettrici presenti in questa pagina di questo sito web,
sono pubblicati solamente ed esclusivamente a titolo
didattico/informativo amatoriale, pertanto, wutel.net non è responsabile di
eventuali danni causati a persone o cose derivanti dall'utilizzo degli
stessi. Inoltre, la realizzazione pratica di qualsiasi impianto elettrico
deve essere sempre eseguita esclusivamente da personale tecnico
specializzato e abilitato, nel pieno rispetto di tutte le normative tecniche
e di sicurezza previste. L'utilizzo, la condivisione e la diffusione di
questi schemi è comunque libera e gratuita purché ne venga sempre citata la
fonte e le raccomandazioni d'utilizzo. E' invece sempre espressamente
vietato l'utilizzo di qualsiasi informazione, testo o immagine per fini o
scopi di lucro e/o commerciali non autorizzati. Grazie.
|
IMPIANTO FOTOVOLTAICO "A ISOLA"
12 VOLT / 230 VOLT (CON INVERTER)

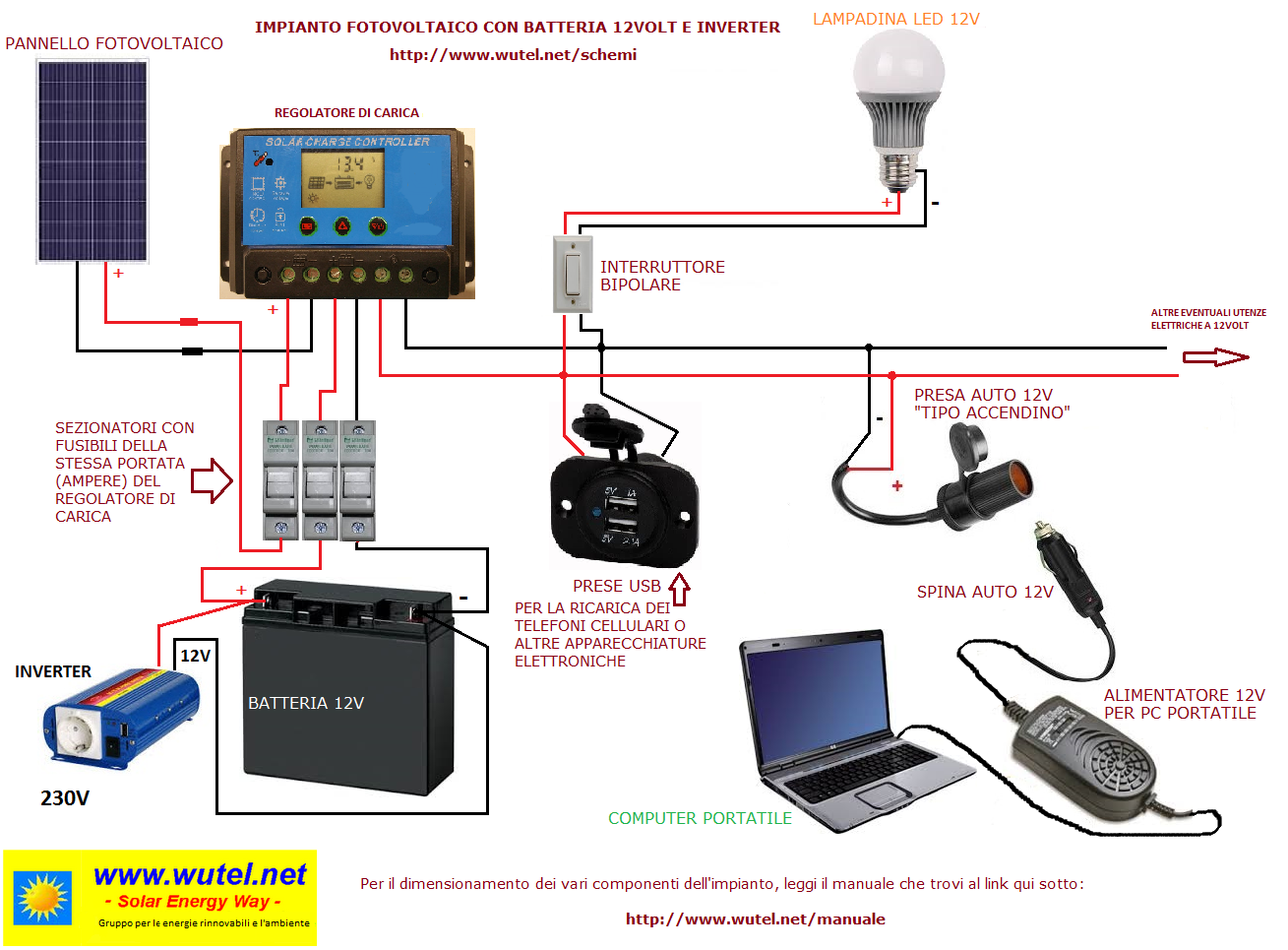

![schema FV 12V con inverter](schemi_FV/Schema%20FV%2012V%20con%20reg.%20carica%20PWM%20e%20inverter.png)
(clicca sull'immagine per ingrandirla)
|

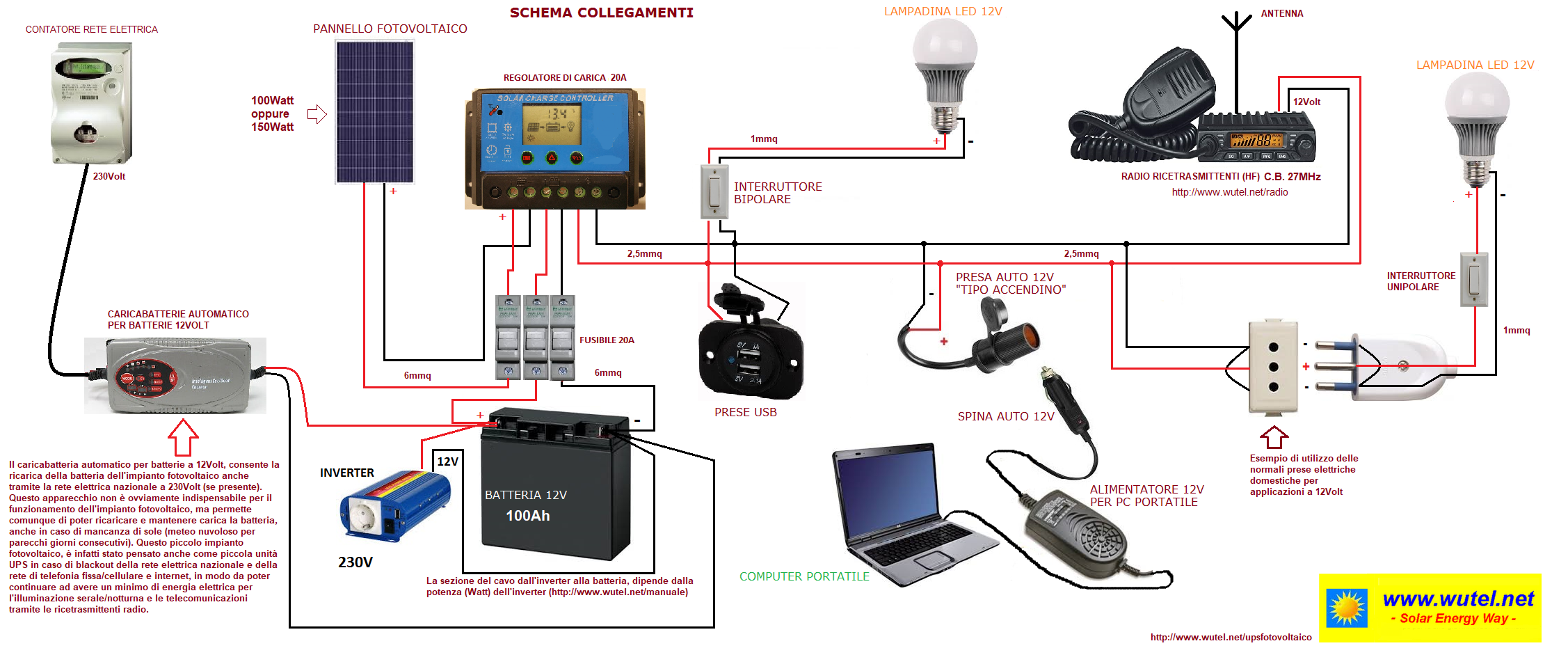

IMPIANTO FOTOVOLTAICO "A ISOLA"
12 VOLT/230 VOLT CON CARICABATTERIA DA
RETE
![Impianto FV 12V con caricabatterie da rete e radio C.B.](schemi_FV/Schema%20upsfotovoltaico%20wutel.png)
Clicca sull'immagine per ingrandirla,
oppure vedi la realizzazione pratica
al seguente link:
http://www.wutel.net/upsfotovoltaico
|
IMPIANTO FOTOVOLTAICO
12 VOLT / 230 VOLT (CON INVERTER)
PER UTILIZZO SU CAMPER/BARCA/ROULOTTE

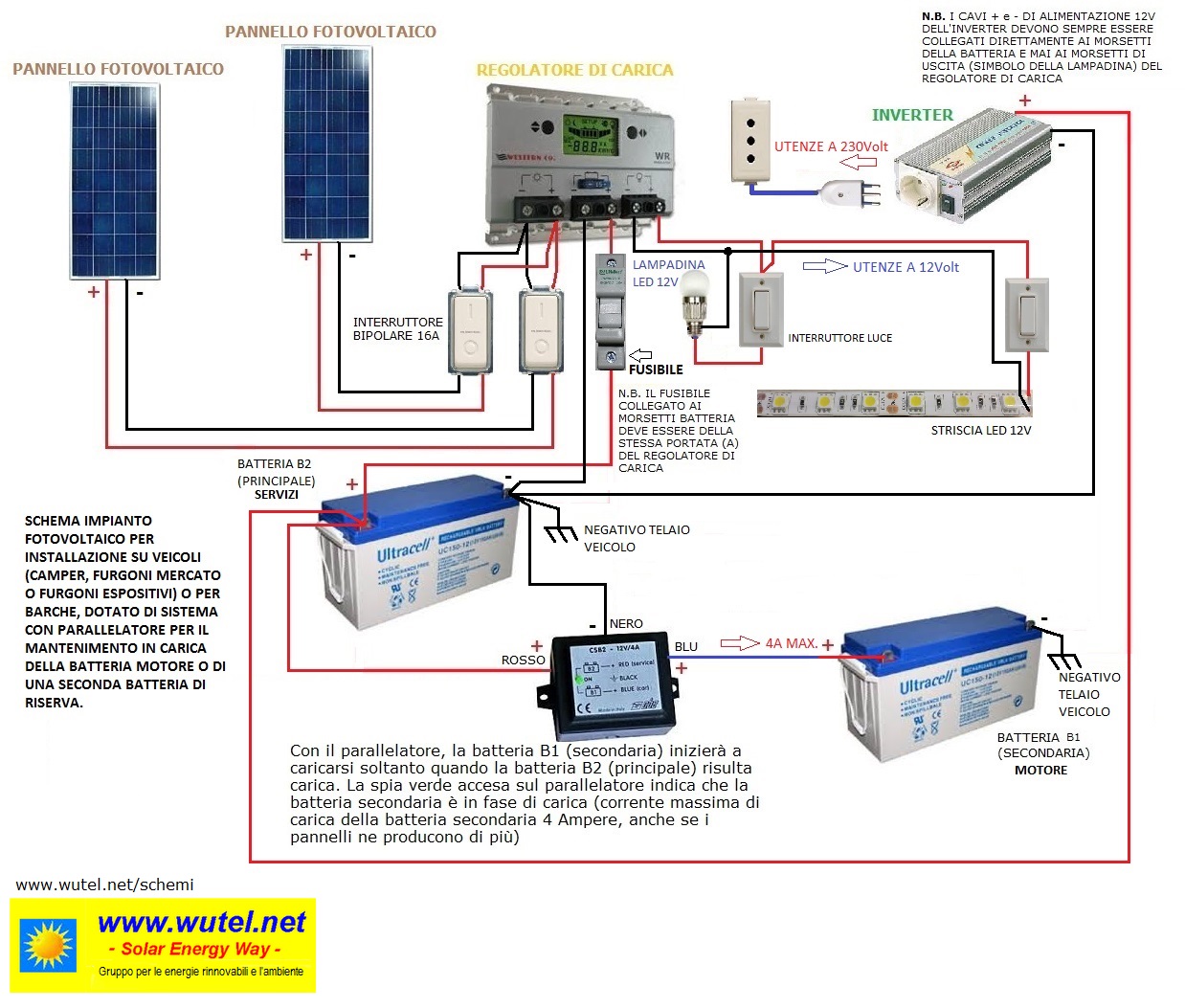

![](schemi_FV/Schema%20impianto%20FV%2012V%20con%202%20pannelli%201%20inverter%20e%202%20batt.%20con%20parallelatore.jpg)
(clicca sull'immagine per ingrandirla)
|
IMPIANTO FOTOVOLTAICO
12 VOLT (CON 2 PANNELLI INDIPENDENTI)
PER UTILIZZO SU CAMPER/BARCA/ROULOTTE

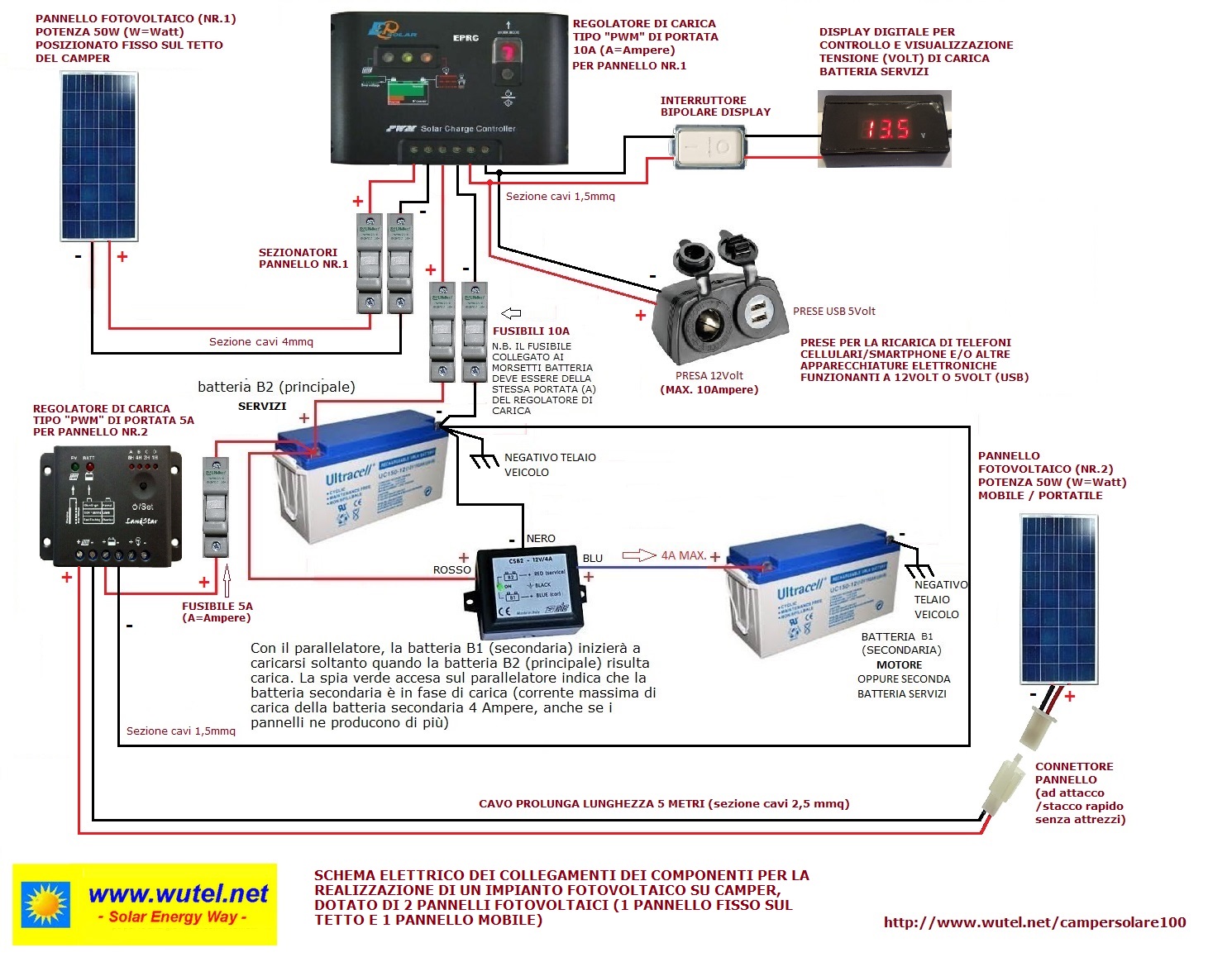

![Impianto FV 12V per camper con doppio pannello](schemi_FV/Schema%20impianto%20FV%2012V%20per%20camper%20con%20doppio%20pannello.jpg)
Clicca sull'immagine per ingrandirla,
oppure vedi la realizzazione pratica
al seguente link:
http://www.wutel.net/campersolare100
|

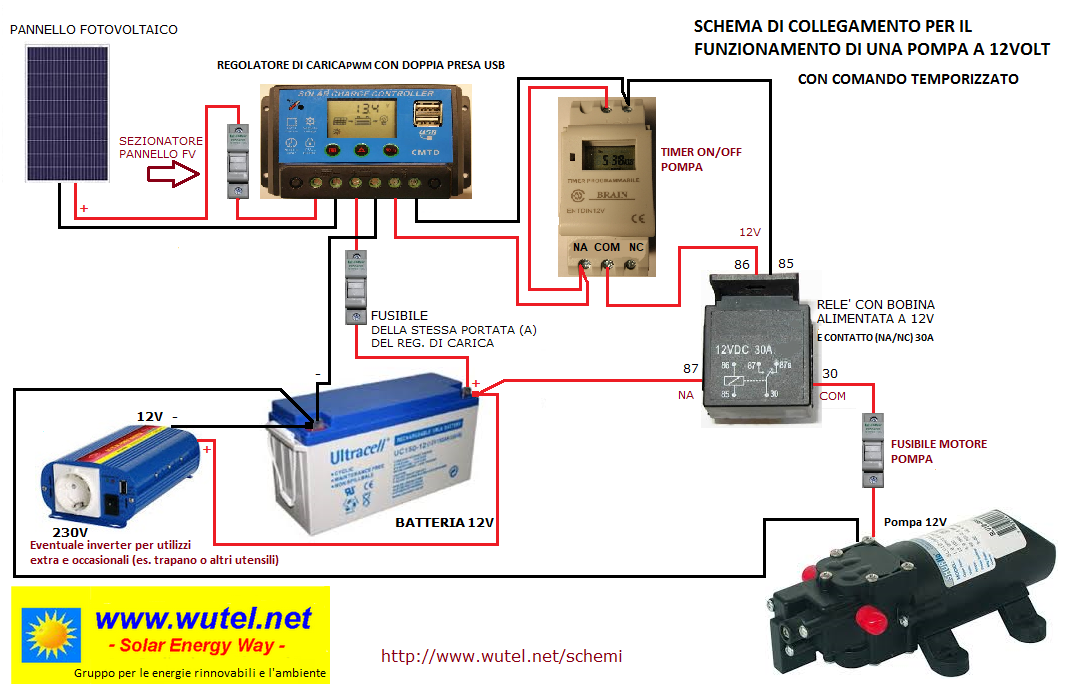

IMPIANTO FOTOVOLTAICO A ISOLA 12/230 VOLT, CON
UN PANNELLO, INVERTER
E TIMER, PER IL PILOTAGGIO DI UNA POMPA A 12VOLT PER IRRIGAZIONE
![Impianto FV con pompa 12V](schemi_FV/Schema%20FV%20per%20pompa%2012V.png)
(clicca sull'immagine per
ingrandirla)
|

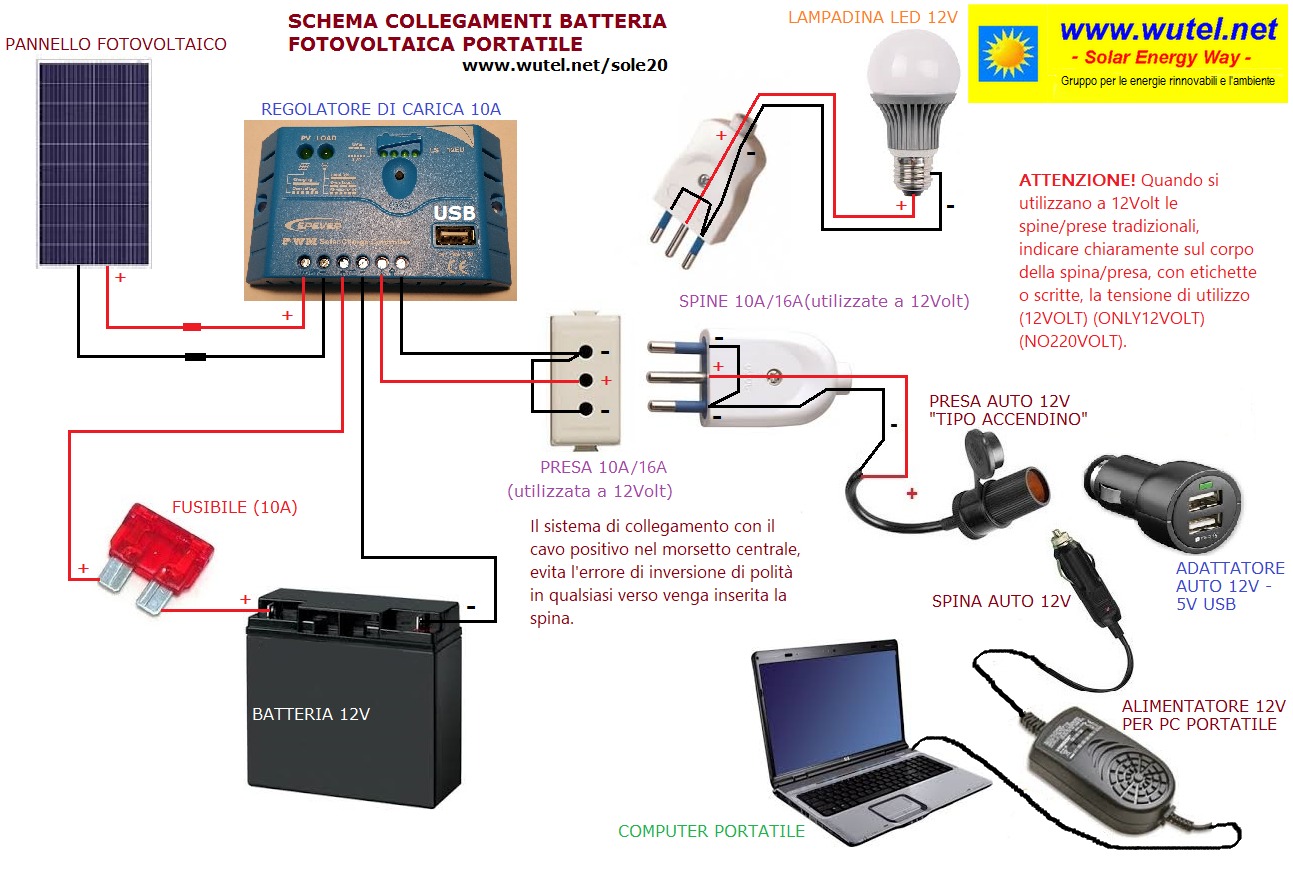

IMPIANTO FOTOVOLTAICO
12 VOLT / 5 VOLT USB
PER UTILIZZO PORTATILE
![](schemi_FV/Schema%20www.wutel.net_sole20.png)
Clicca sull'immagine per ingrandirla,
oppure vedi la realizzazione pratica
al seguente link:
http://www.wutel.net/sole20
|
IMPIANTO FOTOVOLTAICO A ISOLA CON 2
PANNELLI FOTOVOLTAICI PER
ILLUMINAZIONE E ALTRE UTENZE A 12VOLT E 230VOLT CON INVERTER

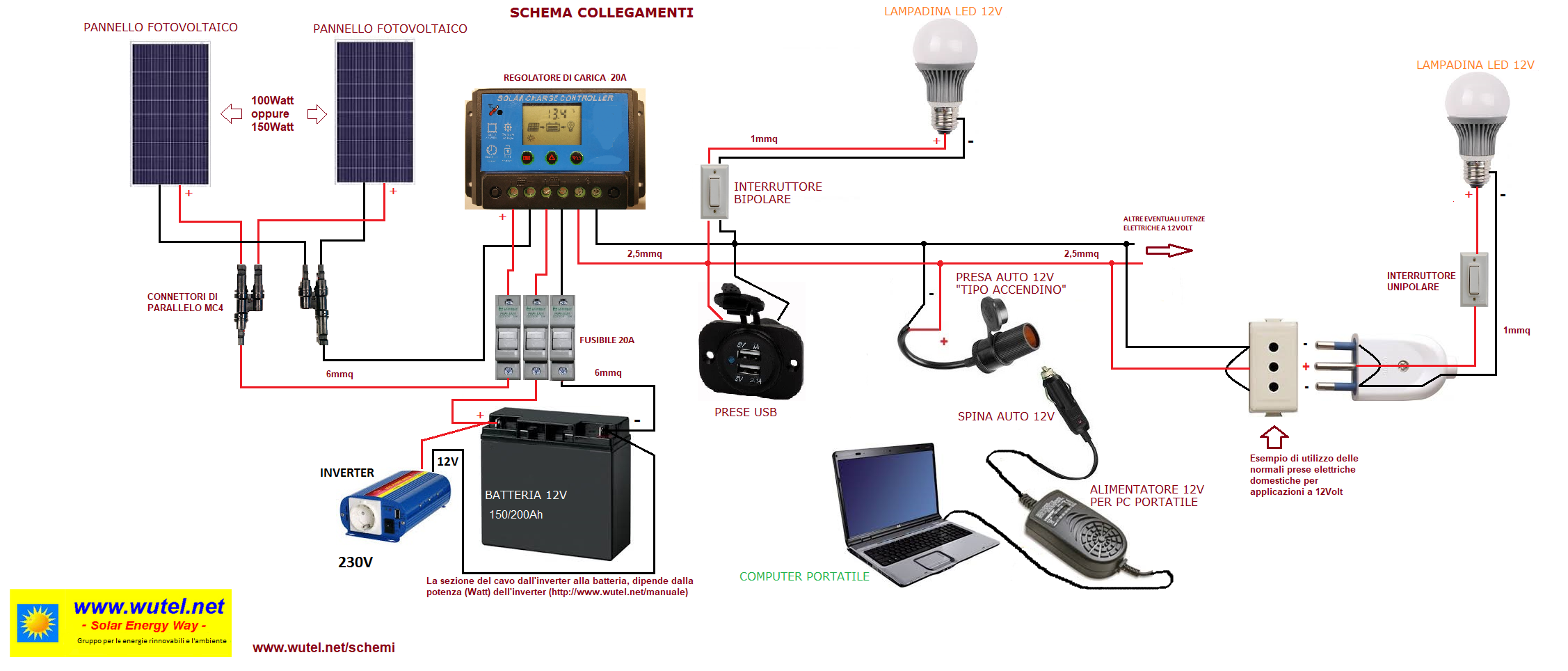

![Schema FV 12V con doppio pannello e inverter](schemi_FV/Schema%20FV%20200W%2012V%20con%20inverter.png)
(clicca sull'immagine per
ingrandirla)
|
IMPIANTO FOTOVOLTAICO A ISOLA
12 VOLT CON FARO LED ATTIVATO DA SENSORE
DI PRESENZA "PIR"

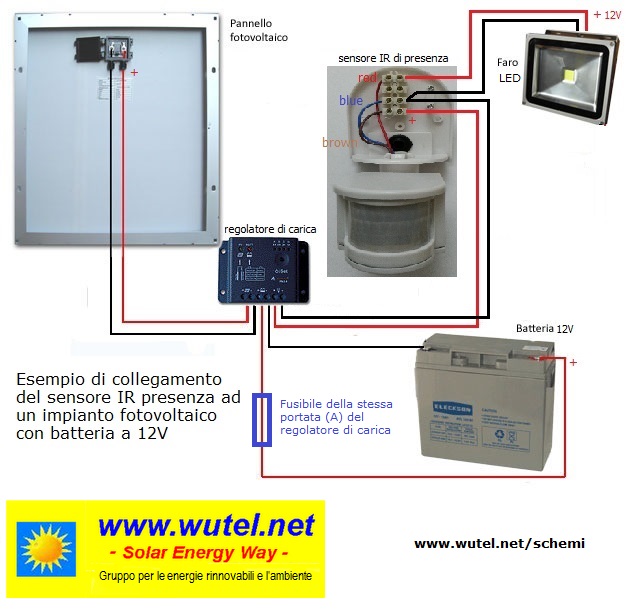

![](schemi_FV/schema%20collegamento%20sensore%20presenza%20a%20faro%20LED%20alimentato%20da%20impianto%20FV%2012V.jpg)
(clicca sull'immagine per ingrandirla)
|
IMPIANTO FOTOVOLTAICO (CON 2
PANNELLI) PER LA RICARICA DI DUE BATTERIE 12VOLT DI UGUALE CAPACITA'
(Ah)

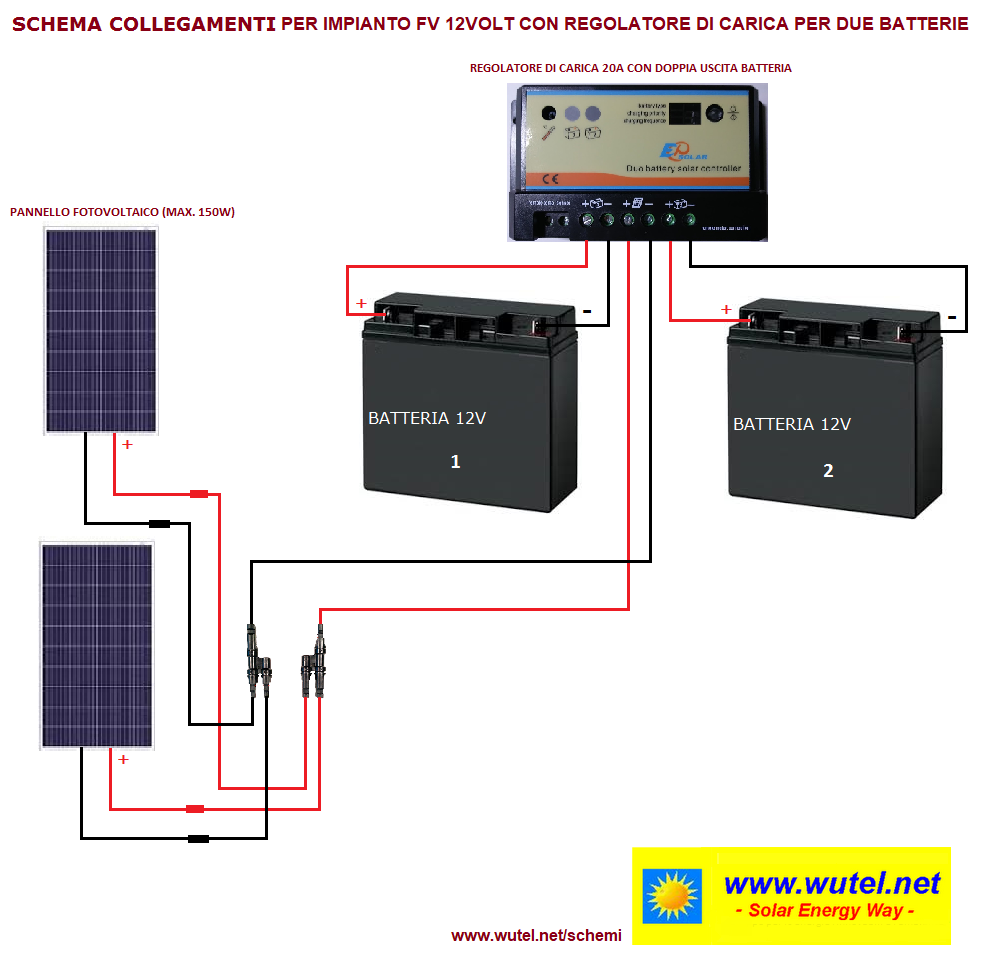

(clicca sull'immagine per ingrandirla)
ATTENZIONE !
Il regolatore di carica deve essere di modello specifico idoneo per
gestire e collegare due batterie (mod. DUO BATTERY). Le batterie devono
inoltre essere di uguale tensione (Volt) e capacità (Ah).
|
IMPIANTO FOTOVOLTAICO
12 VOLT / 5 VOLT USB
PER UTILIZZO PORTATILE NELLE VALIGETTE E
NELLE CENTRALINE DEL "PROGETTO E.L.F.O."

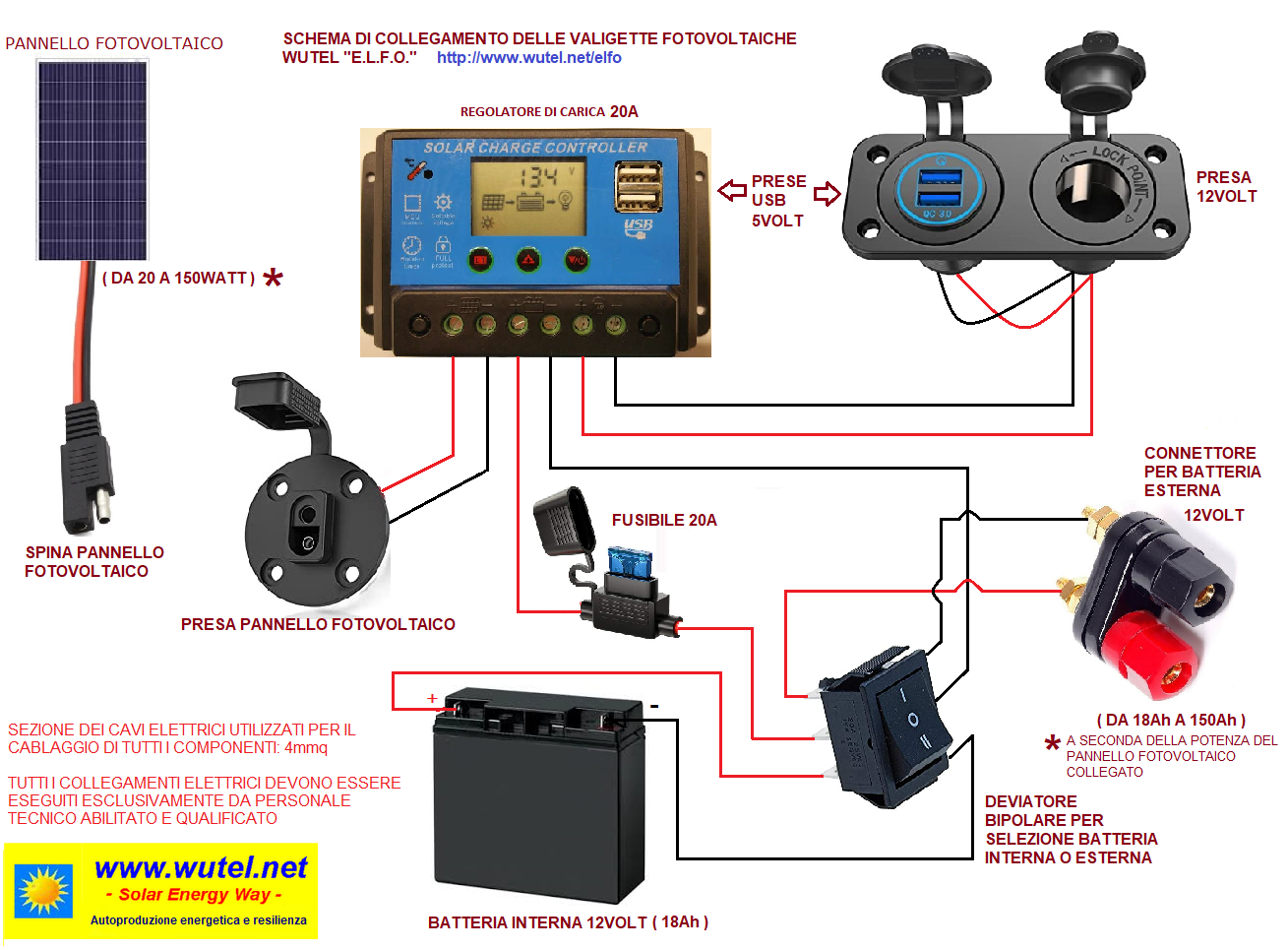

![schema per valigette e centraline wutel E.L.F.O.](schemi_FV/Schema%20valigette%20e%20centraline%20E.L.F.O..png)
Clicca sull'immagine per ingrandirla,
oppure vedi la realizzazione pratica
al seguente link:
http://www.wutel.net/elfo
|
IMPIANTO FOTOVOLTAICO A ISOLA
12 VOLT / 230 VOLT
CON PANNELLO FOTOVOLTAICO DI TIPO "CIS"

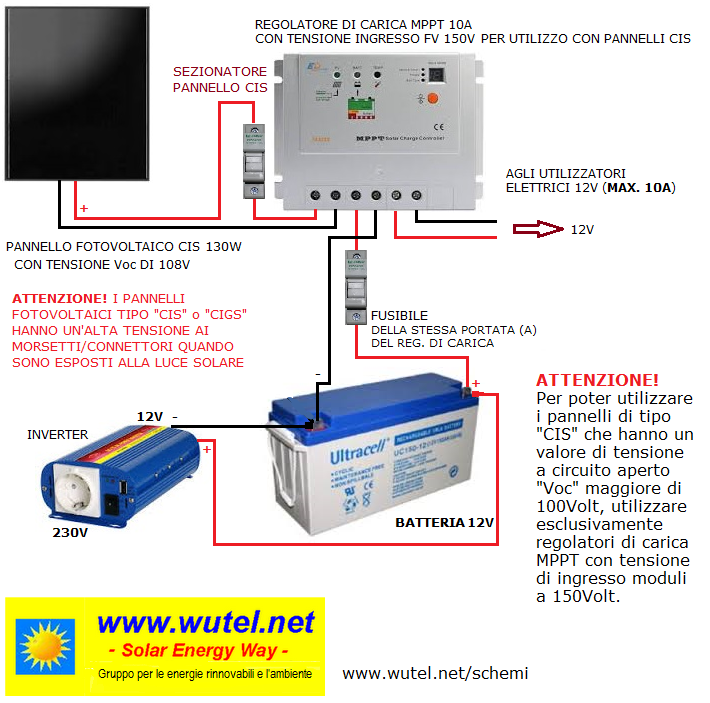

![](schemi_FV/Schema%20FV%20con%20pannello%20CIS%20e%20reg.%20carica%20MPPT%20150V.png)
(clicca sull'immagine per
ingrandirla)
|
IMPIANTO
FOTOVOLTAICO A ISOLA 12/230 VOLT, CON INVERTER
E RELE' AUSILIARIO PER IL PILOTAGGIO DI UTILIZZATORI ELETTRICI A 12VOLT, CON ASSORBIMENTO (A)
MAGGIORE DELLA PORTATA DEL REGOLATORE DI CARICA (es. motori/pompe
funzionanti a 12Volt)

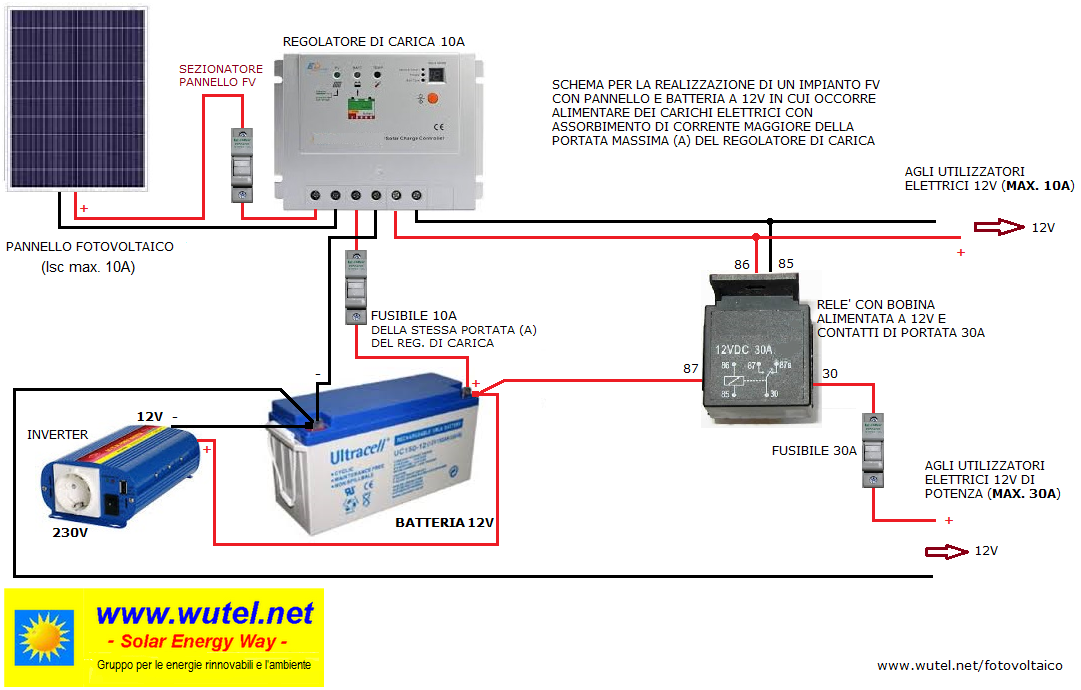

![](schemi_FV/Schema%20FV%20con%20pannello%20CIS%20150W%20e%20RELE%2030A.png)
(clicca sull'immagine per ingrandirla)
|

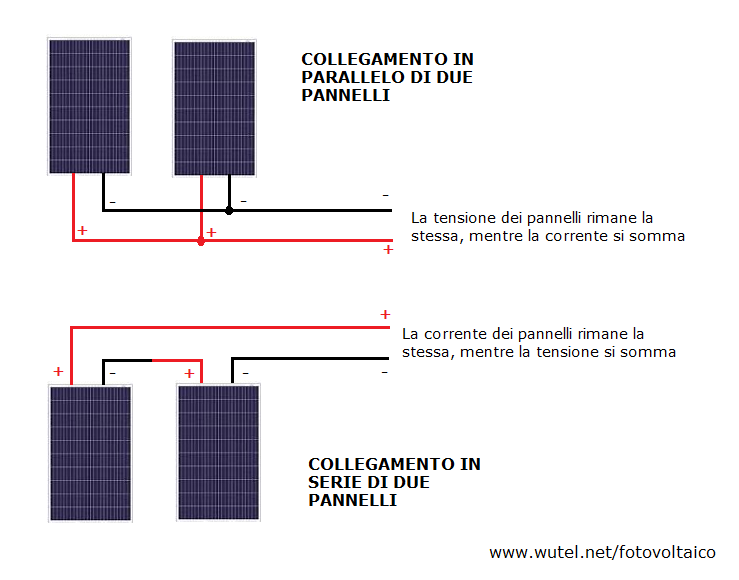

COLLEGAMENTO PANNELLI IN
PARALLELO /SERIE
![](schemi_FV/Collegamenti%20dei%20pannelli%20%20in%20serie%20o%20parallelo.png)
(clicca sull'immagine per ingrandirla, oppure
clicca sul pulsante sotto per scaricare lo schema in formato .pdf)
![COLLEGAMENTO PANNELLI](button25.gif)
|
COLLEGAMENTO BATTERIE IN
PARALLELO /SERIE

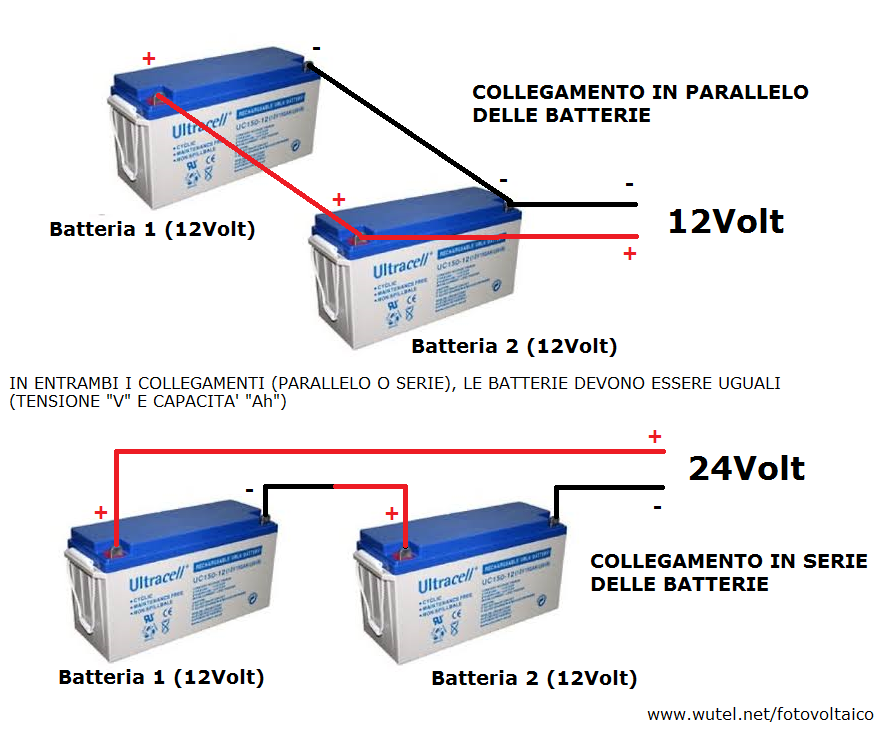

![](schemi_FV/Collegamenti%20delle%20batterie%20in%20parallelo%20o%20in%20serie.png)
(clicca sull'immagine per ingrandirla, oppure
clicca sul pulsante sotto per scaricare lo schema in formato .pdf)
![COLLEGAMENTO BATTERIE](button28.gif) |
PER VEDERE DEGLI ESEMPI
PRATICI DI IMPIANTI
FOTOVOLTAICI REALIZZATI UTILIZZANDO ANCHE GLI SCHEMI ELETTRICI PRESENTI IN QUESTA
PAGINA, CLICCA SUL PULSANTE QUI SOTTO:
![FOTOVOLTAICO FAI-DA-TE](button2B.gif)
PER IL CALCOLO DI
DIMENSIONAMENTO DEI COMPONENTI FOTOVOLTAICI (PANNELLO, REGOLATORE DI
CARICA E BATTERIA) PRESENTI NEGLI SCHEMI DI ESEMPIO DI QUESTA PAGINA, CLICCA SUL PULSANTE QUI SOTTO:
![MANUALE PER IMPIANTI FV](button30.gif)
|
