GRUPPO DI CONTINUITA' "UPS" A ENERGIA SOLARE, CON CENTRALINA FOTOVOLTAICA INCORPORATA IN UN MOBILETTO A CASSETTI"
http://www.wutel.net/mobilettosolare
___________________________________________________

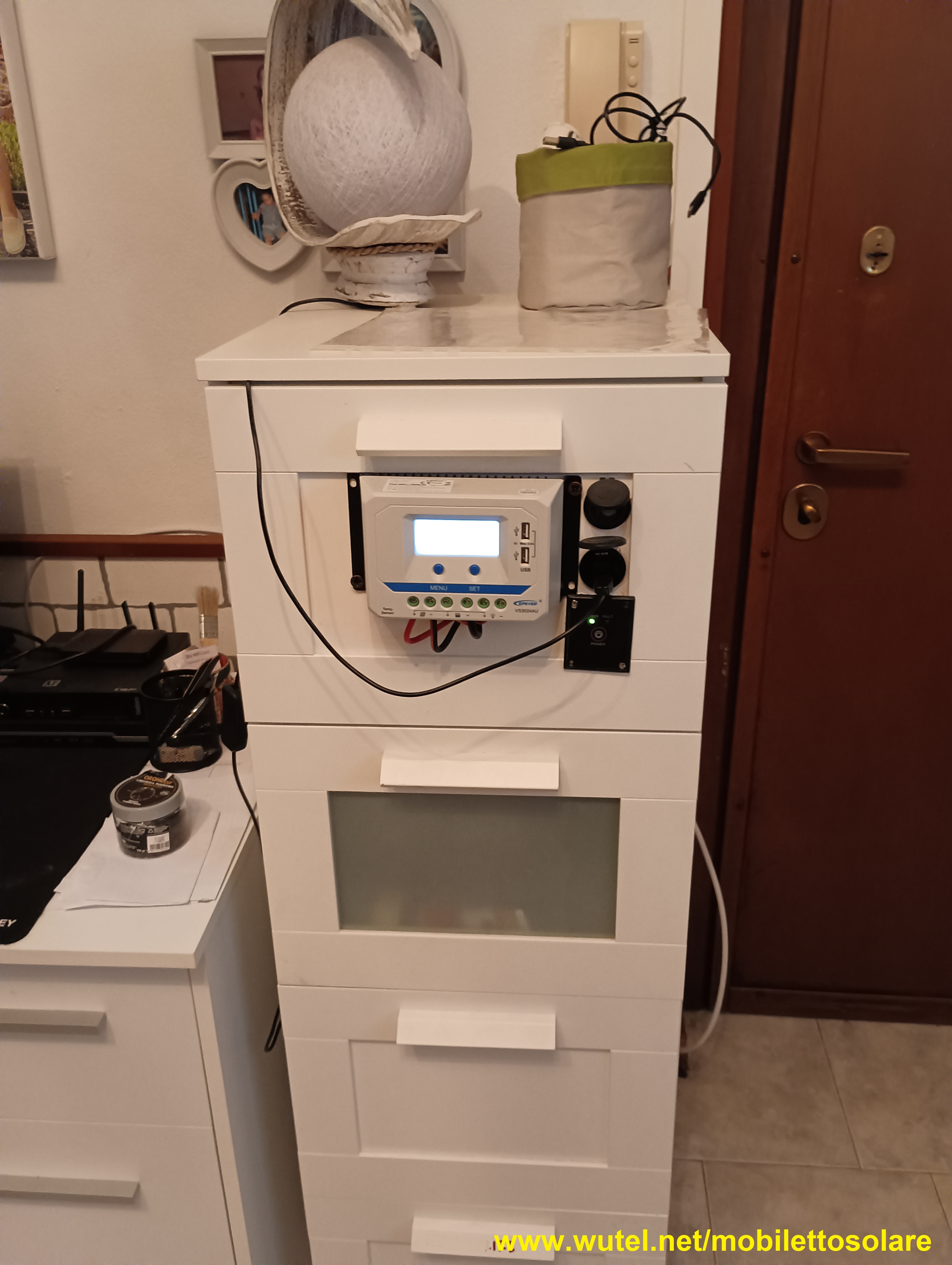

Questa piccola unità di produzione elettrica funzionante a energia solare fotovoltaica, è stata realizzata "fai-da-te" utilizzando come contenitore dei vari componenti, un mobiletto di casa a cassetti.
Tutti questi sistemi autonomi e indipendenti per l'autoproduzione di energia elettrica con il sole (con batterie di accumulo), ci permettono così di garantirci un minimo di energia elettrica in tutte le situazioni di necessità/emergenza (nonché anche in condizioni normali), per l'alimentazione di piccole apparecchiature elettriche, elettroniche, di telefonia, informatiche, internet e di telecomunicazione, in qualsiasi parte del mondo ci troviamo.
Per poter realizzare questo piccolo impianto fotovoltaico che ci consente di avere sempre a disposizione una piccola riserva di energia elettrica, sono stati utilizzati i seguenti componenti:
- Nr. 2 pannelli fotovoltaici da 300Watt di potenza:
Il pannello fotovoltaico, può essere posizionato dove si vuole (balcone, terrazzo, terreno, finestra, tetto, palo, parete, ecc.), sia in maniera fissa che mobile, l'importante è che sia collocato dove per la maggior parte della giornata possa ricevere i raggi solari (senza ombre, anche parziali), direttamente su tutta la sua superficie.

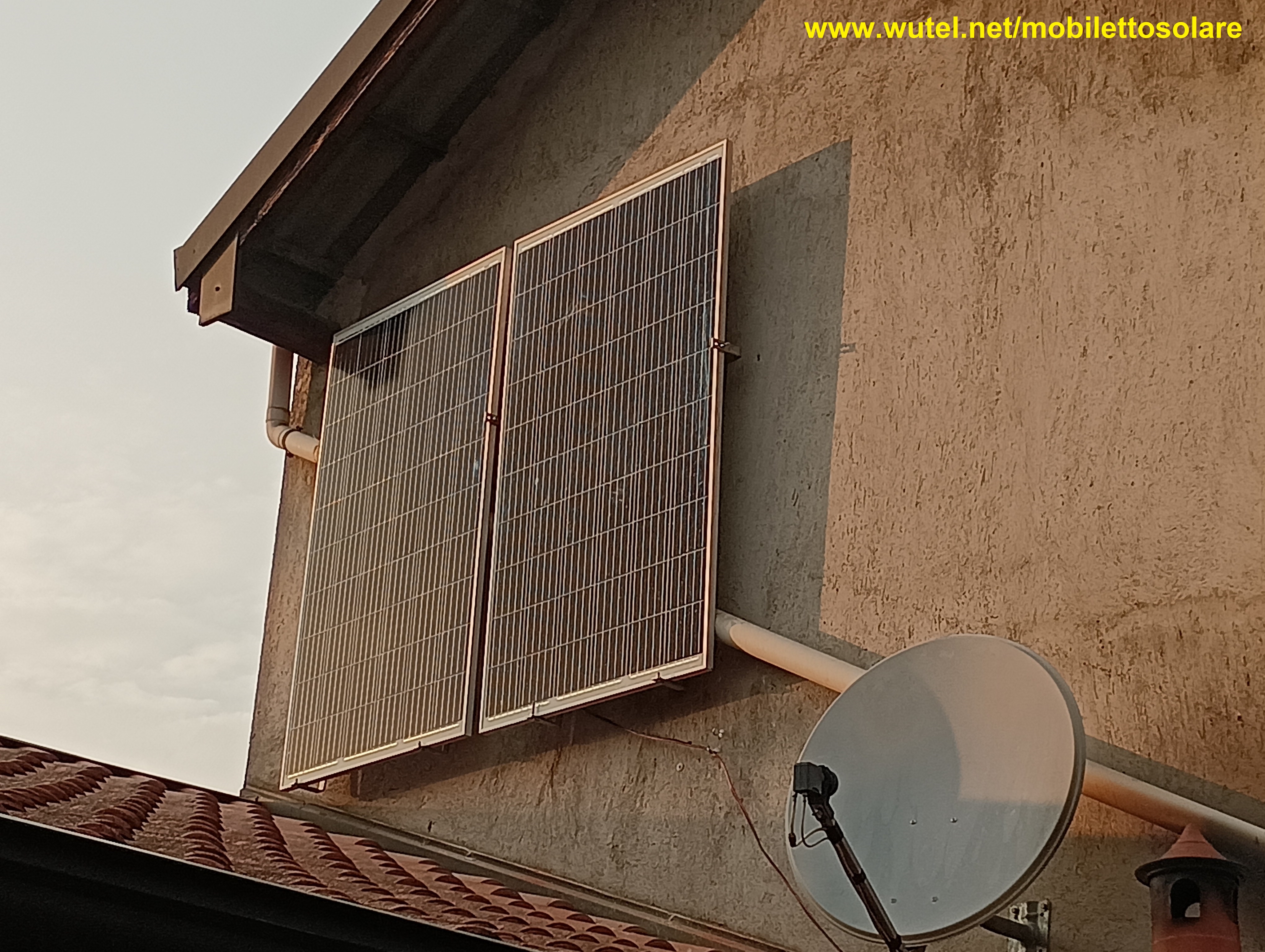

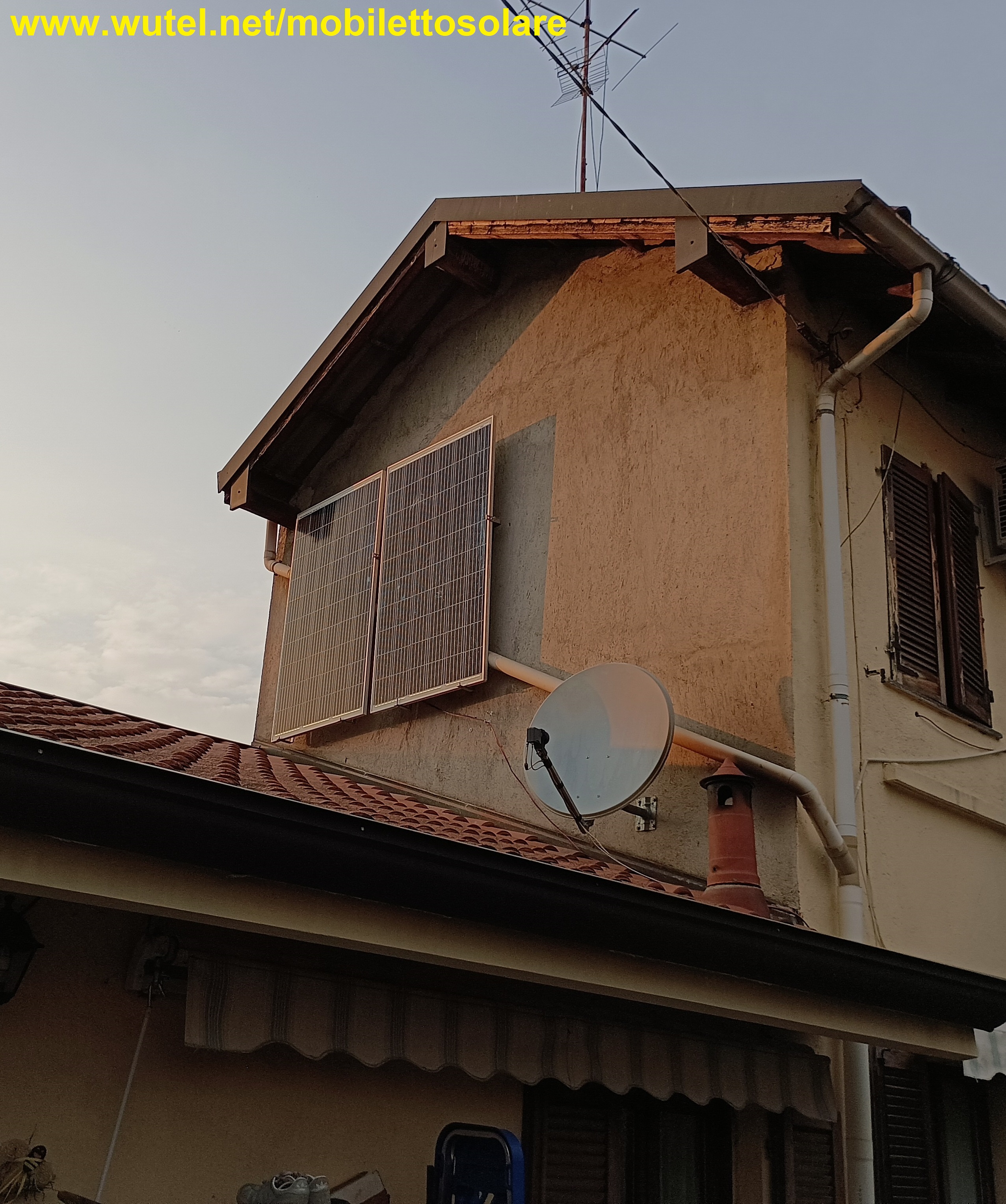

In questo particolare caso, i pannelli fotovoltaici sono stati posizionati in verticale sulla parete sud della casa, poiché non c'era altra possibilità agevole di posizionamento e inclinazione.
Per maggiori informazioni sul posizionamento dei pannelli e sulla loro manutenzione, vedi il seguente link:
http://www.wutel.net/curadelpannello
_____________________________

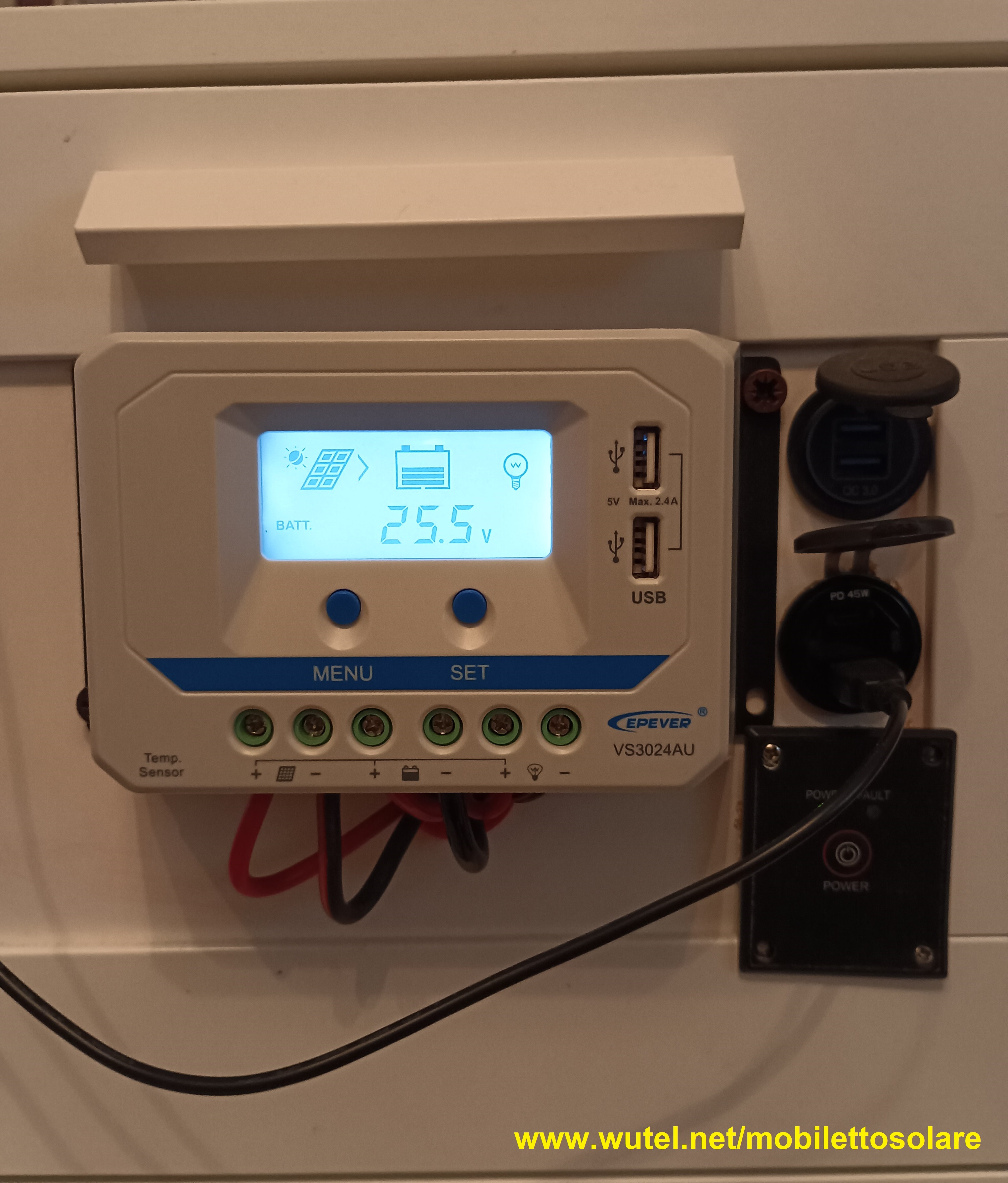

- Nr. 1 regolatore di carica tipo "PWM":
In questa specifico caso, è stato utilizzato un regolatore di carica solare tipo "PWM" da 30Ampere di portata. Esiste anche comunque la possibilità d'installare negli impianti fotovoltaici, dei regolatori di carica più performanti, del tipo "MPPT".
____________________________
Nr. 2 batterie ricaricabili 12Volt (tipo da automobile) di capacità 100Ah ciascuna:
Le due batterie a 12Volt, sono state collegate in serie tra loro, in modo da ottenere una tensione complessiva dell'impianto a 24Volt (corrente continua) e sono state posizionate all'interno dei cassetti del mobiletto.

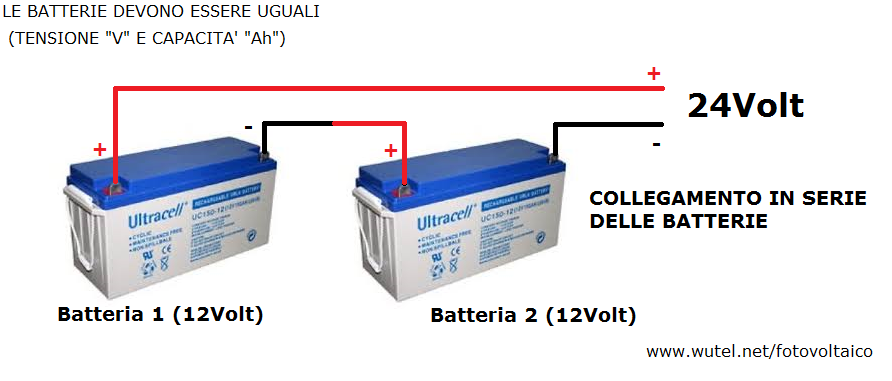

(esempio di collegamento in serie delle batterie)
_____________________________

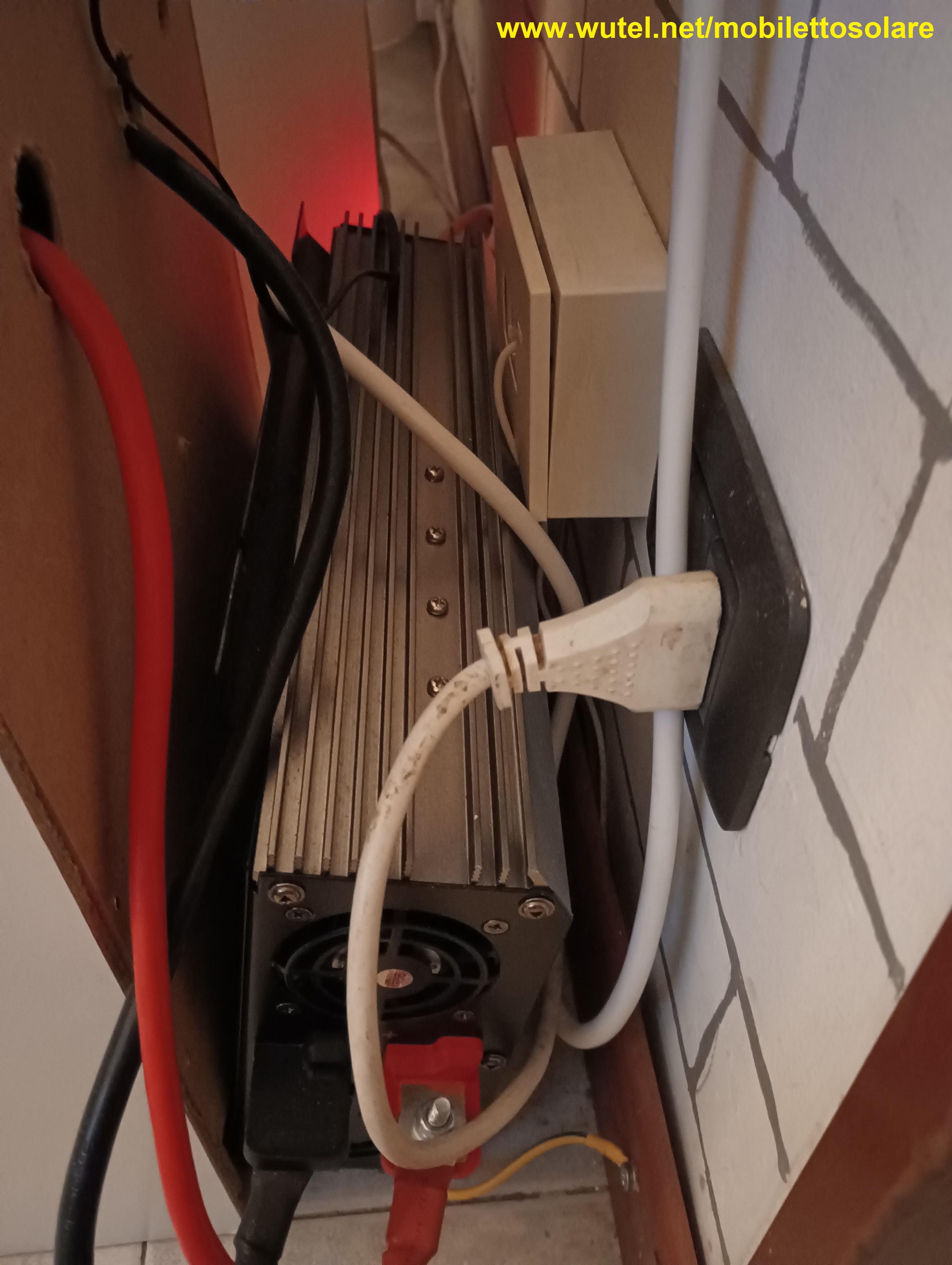

Nr. 1 inverter 24Volt, da 1000Watt di potenza (a "onda pura").
L'inverter "a onda pura" è stato invece posizionato dietro al mobiletto a cassetti e viene acceso e utilizzato nell'impianto, per tutte le esigenze di alimentazione delle piccole apparecchiature elettriche/elettroniche e informatiche, che funzionano esclusivamente con alimentazione a 220/230Volt (corrente alternata).
________________________

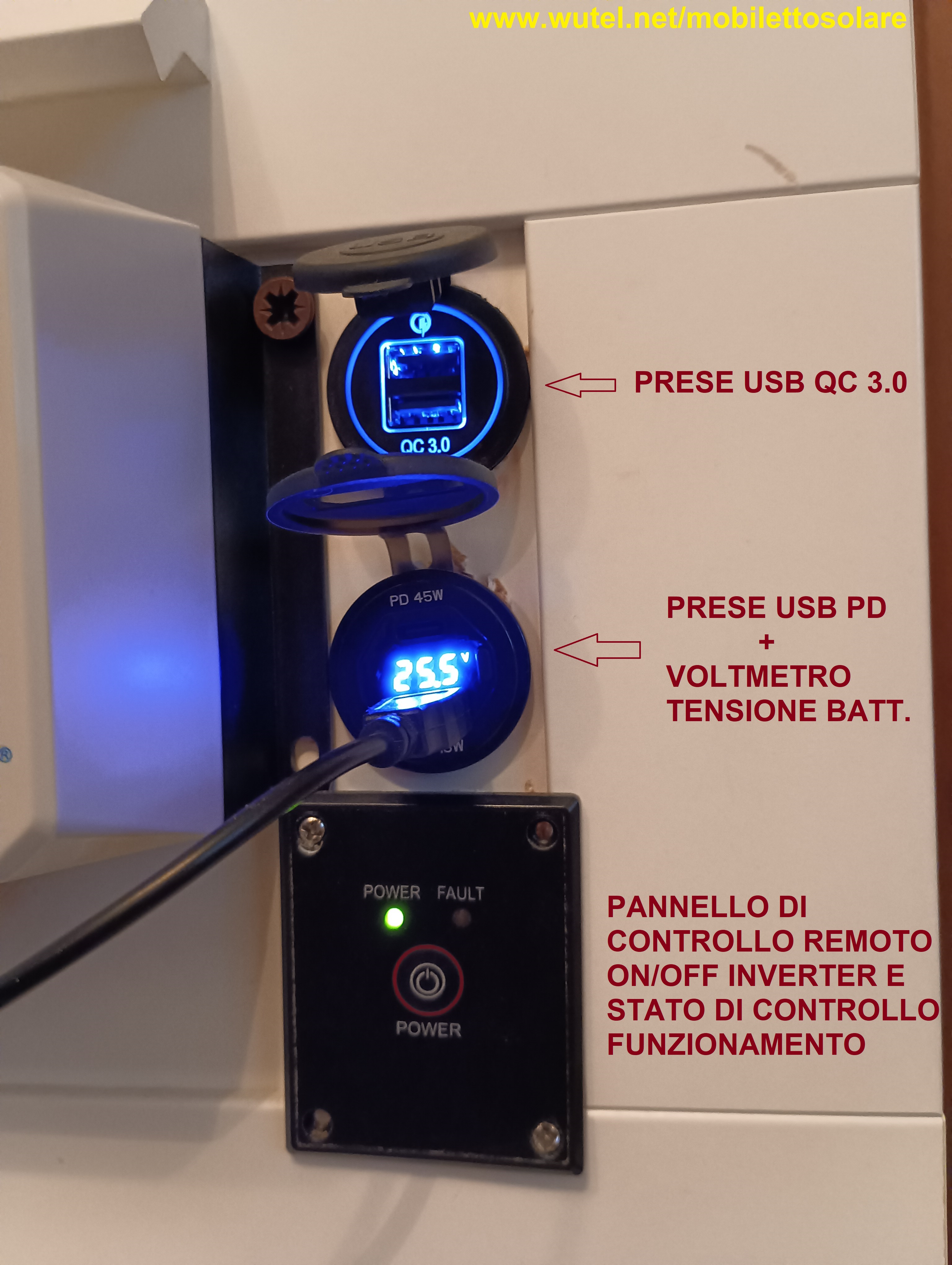

Incorporate nel mobiletto a cassetti, sono disponibili quattro prese USB (ad alta potenza), in modo da poter disporre (anche contemporaneamente), di un numero sufficiente di prese per poter ricaricare ed alimentare tutti gli apparecchi elettronici, informatici, radio, telefoni cellulari e lampade LED che funzionano a 5Volt USB.
In una delle prese USB, è anche incorporato un voltmetro digitale, che ci permette così di conoscere in tempo reale lo stato di carica delle batterie, tramite l'indicazione a cifre luminose, della tensione complessiva delle due batterie dell'impianto (Volt).
______________________________

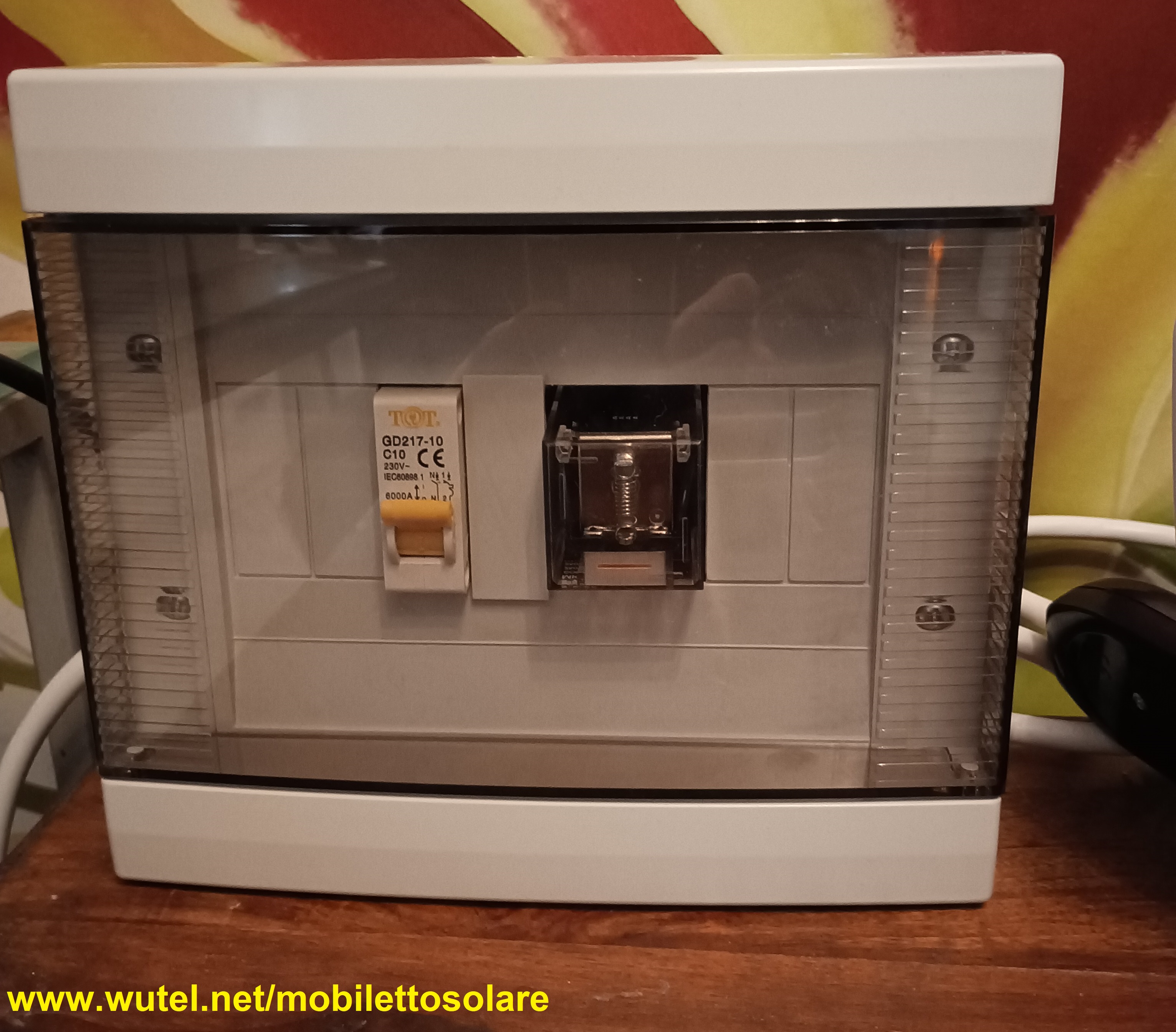

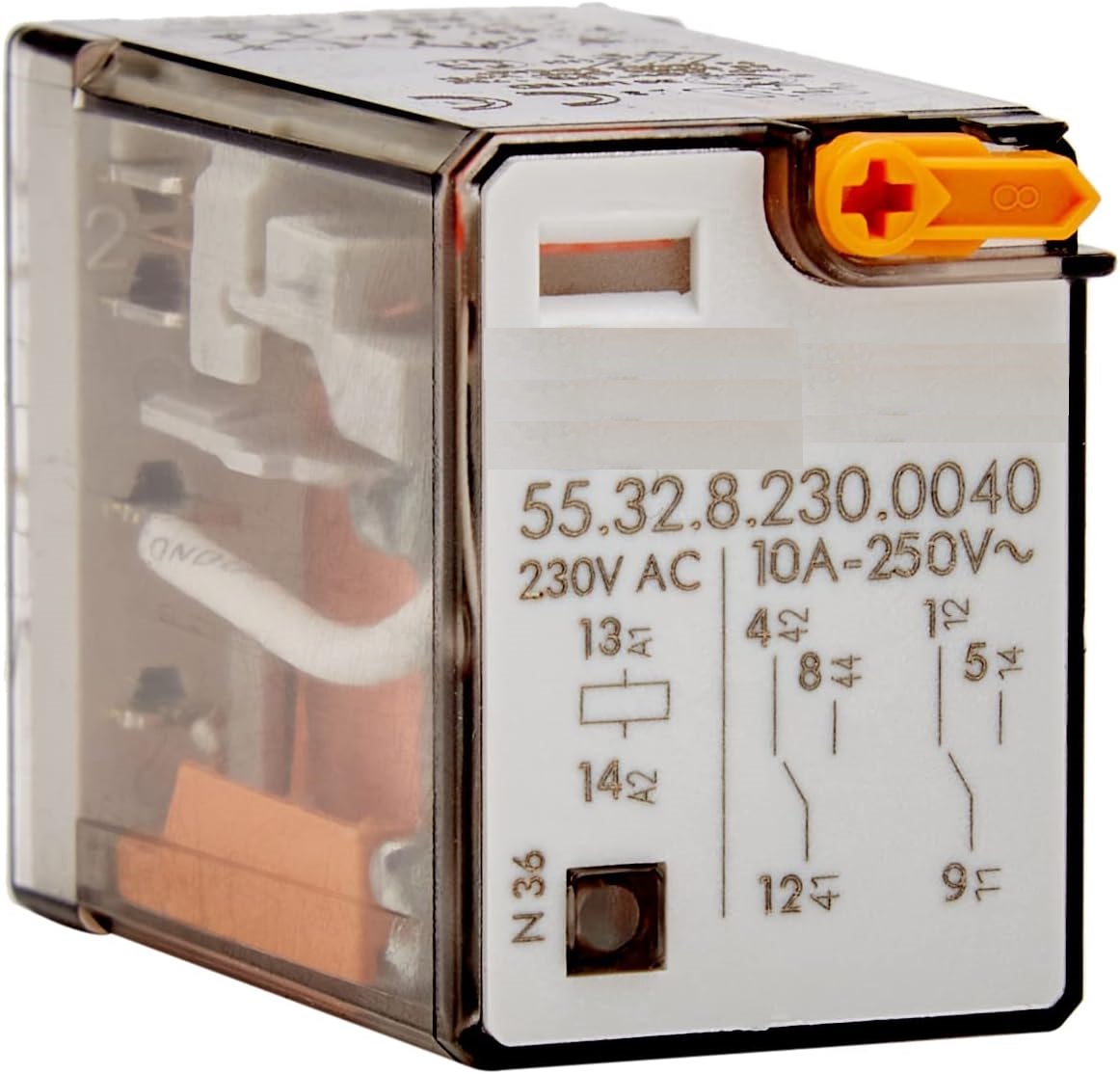

Un'altra caratteristica di questo impianto fotovoltaico, è quella di avere un sistema di scambio, tramite relè elettromeccanico, che permette di commutare automaticamente l'alimentazione della presa elettrica "UPS" dalla quale sono alimentate le utenze elettriche funzionanti a 230Volt in uscita dall'inverter, con la rete elettrica di casa alimentata dal contatore Enel.
Grazie a questo sistema automatico di commutazione, l'alimentazione delle utenze elettriche collegate alla presa "UPS", permette di mantenere sempre alimentate le apparecchiature elettriche, sia con la rete elettrica nazionale, che con l'impianto fotovoltaico autonomo a batterie, tramite l'inverter.
______________________________
Come accennato precedentemente, questo sistema fotovoltaico "UPS", oltre a garantire una continuità di alimentazione elettrica in caso di necessità per il funzionamento di lampadine LED per l'illuminazione serale/notturna, la ricarica/funzionamento di apparecchiature elettroniche e di telefonia cellulare, tramite prese USB e il funzionamento di computer portatili tramite l'inverter, può anche alimentare una postazione radio, dotata di apparecchiature ricetrasmittenti, in grado di poter anche gestire delle comunicazioni radio in caso di blocco/guasto dei sistemi di telefonia (rete fissa e/o rete cellulare), nonché della rete internet.
Esiste infatti, anche ai giorni nostri, la possibilità di poter comunicare a voce (localmente e anche a medie/lunghe distanze), grazie alla radio.
Utilizzando infatti alcune specifiche apparecchiature radio ricetrasmittenti
(anche di libero utilizzo, senza necessità quindi di
permessi di
possesso, tasse governative o licenze d'utilizzo), abbiamo
infatti la possibilità di comunicare direttamente con altre persone, senza dover
far ricorso necessariamente a telefoni, ponti radio, satelliti e rete
internet, in modalità quindi diretta, autonoma, indipendente e libera.
La cosa interessante di questa modalità "alternativa" di
comunicazioni a distanza, è anche quella che l'energia elettrica necessaria per
poterle far funzionare, può essere appunto autoprodotta autonomamente e
"fai-da-te", grazie al sole o alle altre fonti di energia rinnovabili.
Per maggiori informazioni sull'argomento "radio" vedi il
seguente link:
http://www.wutel.net/radio
__________________________

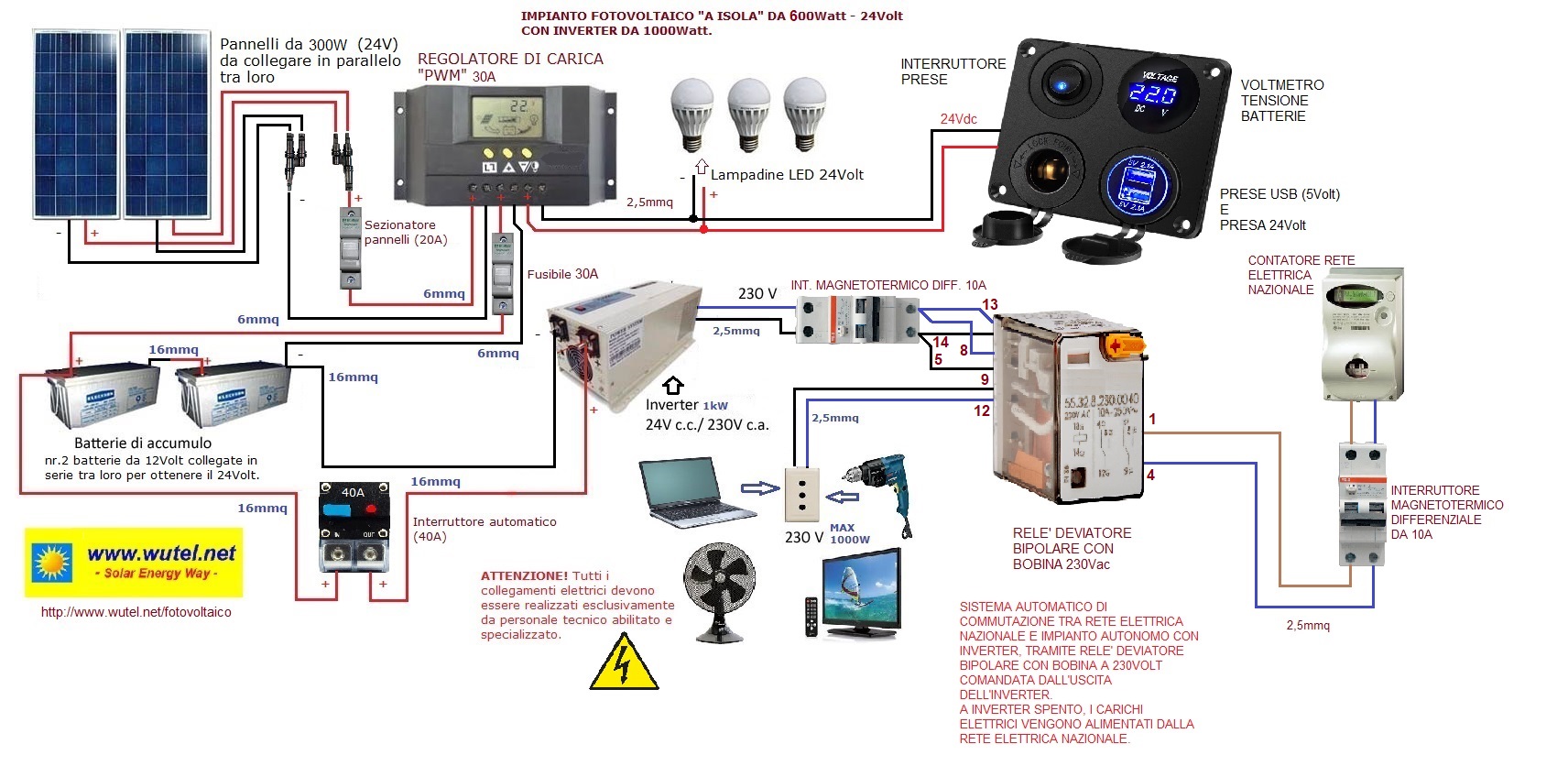

I vari componenti che sono stati utilizzati per la realizzazione di questo piccolo impianto fotovoltaico, sono stati collegati tra loro come da seguente schema:
(clicca sullo schema per ingrandirlo)
Poter essere sempre almeno un minimo autonomi, autosufficienti e indipendenti dal punto di vista elettrico e di telecomunicazione, è sicuramente un valido aiuto e supporto in caso di emergenza, nonché di fondamentale importanza e aiuto alle persone e alle popolazioni che, addirittura, sono ancora completamente prive di energia elettrica, oppure che hanno subito interruzioni della fornitura elettrica, oppure danni alla rete di distribuzione elettrica e di telecomunicazioni del proprio paese a causa di eventi bellici, economici o per calamità naturali.
Per saperne di più sugli altri sistemi di autoproduzione elettrica con il sole (fissi o portatili), vedi i seguenti link:
http://www.wutel.net/fotovoltaico
