LAMPADINA LED "FAI-DA-TE" PER L'ILLUMINAZIONE DEGLI AMBIENTI INTERNI ED ESTERNI, FUNZIONANTE A12Volt (corrente continua)
Anche le lampadine a LED possono essere costruite "fai-da-te", con semplici e comuni materiali (anche riciclati e di recupero) e componenti facilmente reperibili in commercio.
E così, gli amici del laboratorio artistico creativo "CRELAB", hanno di nuovo collaborato attivamente e creativamente, per la realizzazione di questa lampadina LED, un po' diversa dal solito, grazie all'utilizzo appunto di materiali riciclati e di recupero.
(clicca sulla foto per ingrandirla)
I componenti necessari per la realizzazione della lampadina LED in foto sono i seguenti:

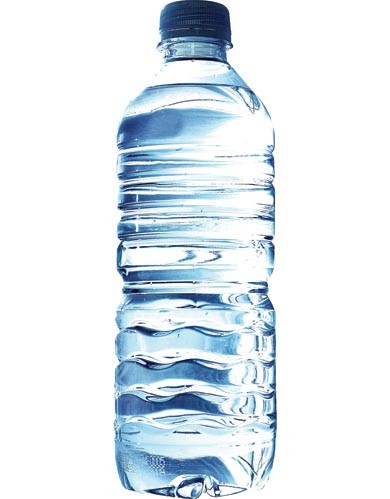

1) Una bottiglietta in plastica trasparente (es. quelle dell'acqua da 50cl):

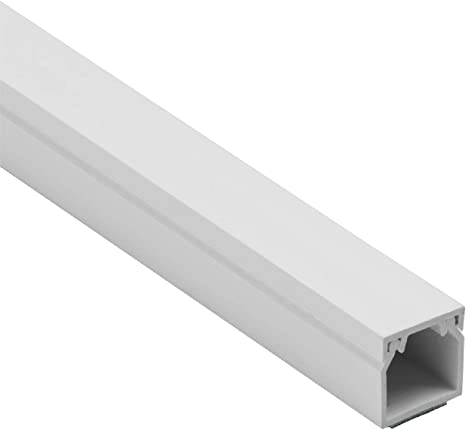

2) Uno spezzone di canalina elettrica quadrata per impianti elettrici:

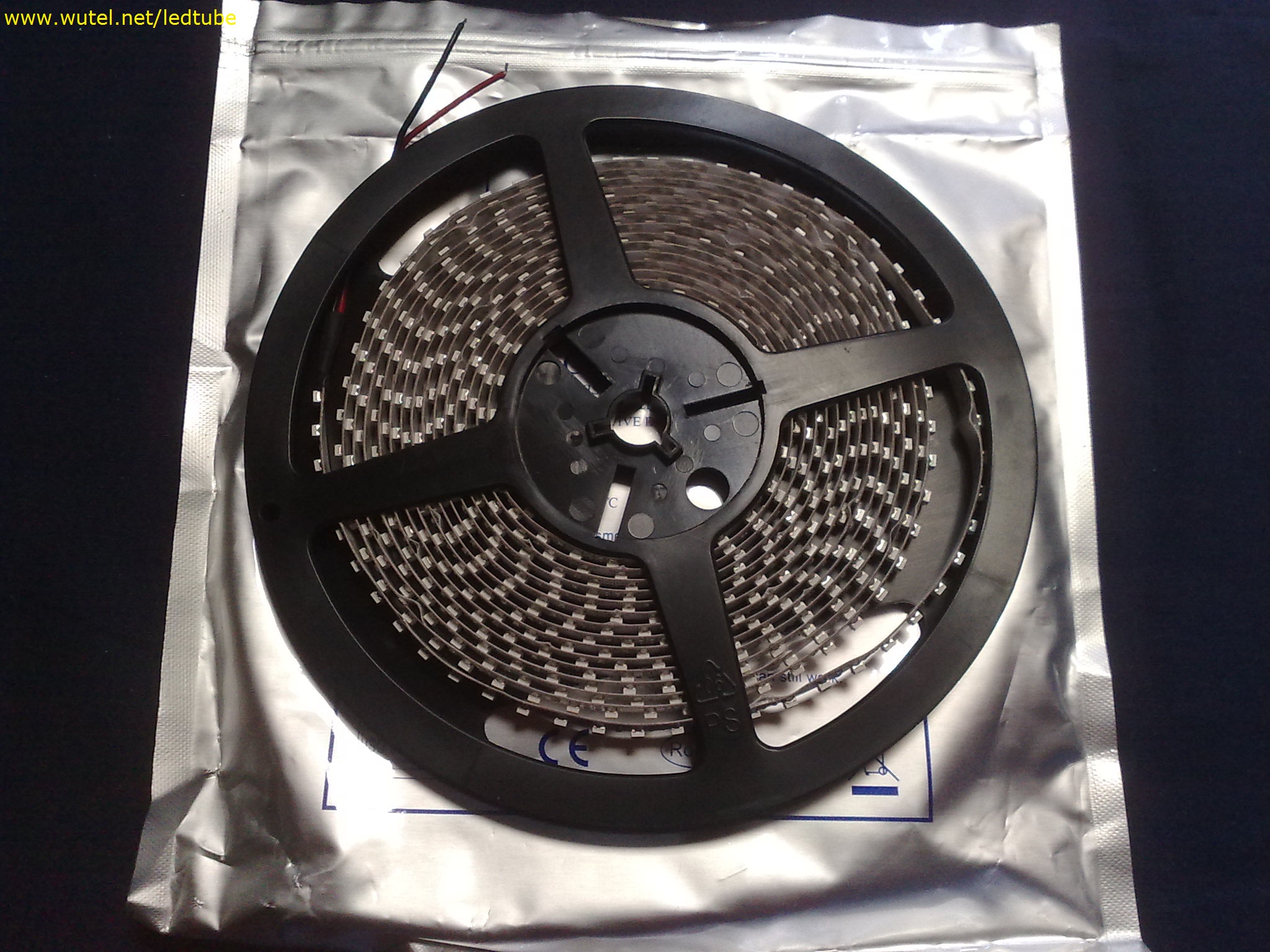

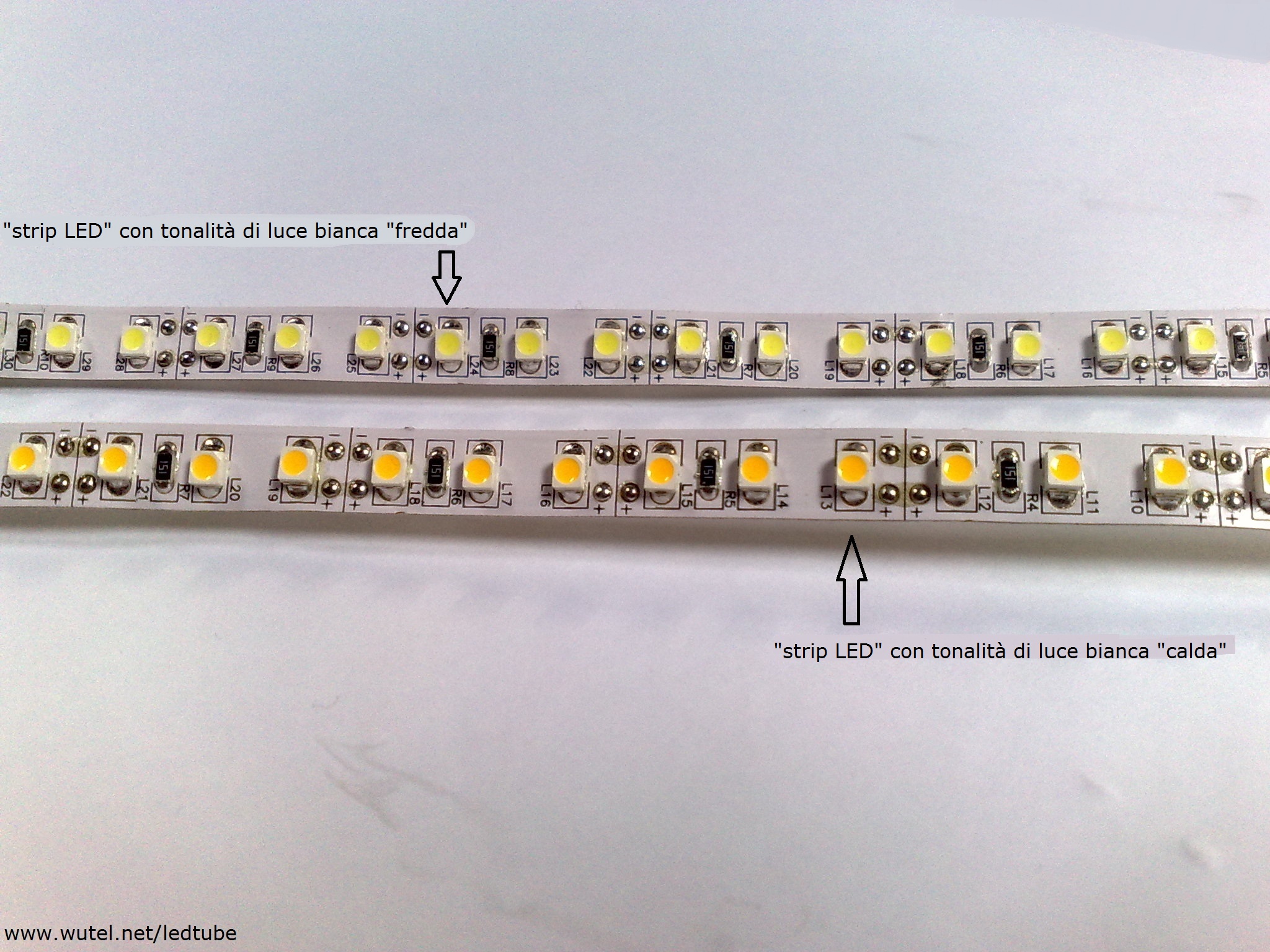

3) Quattro spezzoni di striscia LED a luce bianca (tonalità di luce "calda" o "fredda" a piacimento) con un buon rapporto di luminosità al metro (lumen)
4) Un cavetto elettrico di sezione 2x0,5mmq. (come quello utilizzato ad esempio negli impianti audio):
_____________________________________________________________________________
Una volta reperiti tutti i suddetti materiali, si può passare alla fase di montaggio della lampadina LED nel seguente modo:
Fase 1

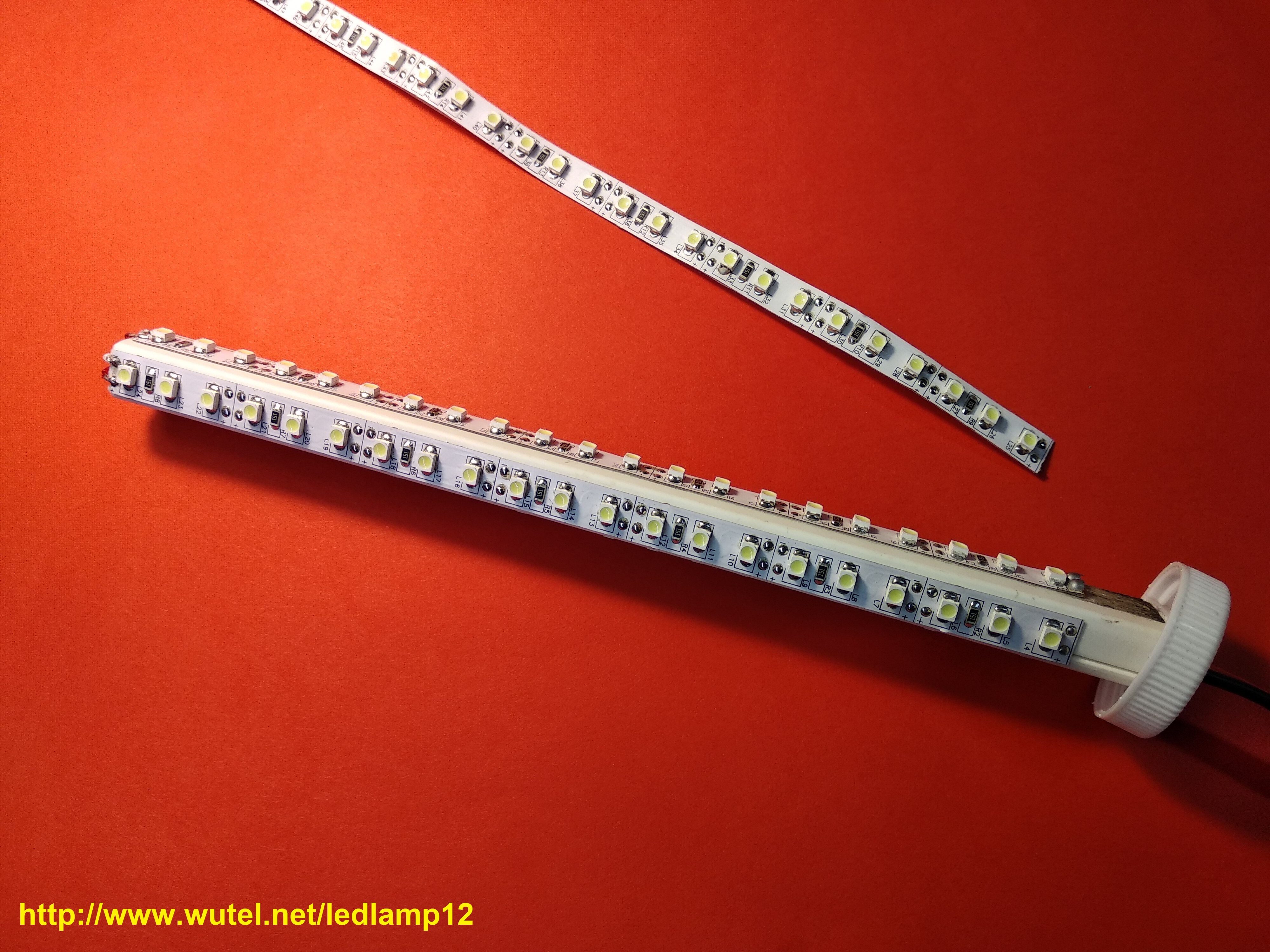

incollare le strisce LED sui quattro lati del supporto plastico della canalina per impianti elettrici, tramite l'adesivo già presente nella parte posteriore delle strisce:
NOTA TECNICA: le strisce LED funzionano anche se applicate su supporti di altro materiale che non sia plastica (es. alluminio, legno, vetro, plexiglass, ecc.). In questo caso sono state volutamente incollate su un profilo in plastica quadrato, in modo da migliorare al massimo la diffusione della luce della lampada, in tutte le direzioni.
Fase 2

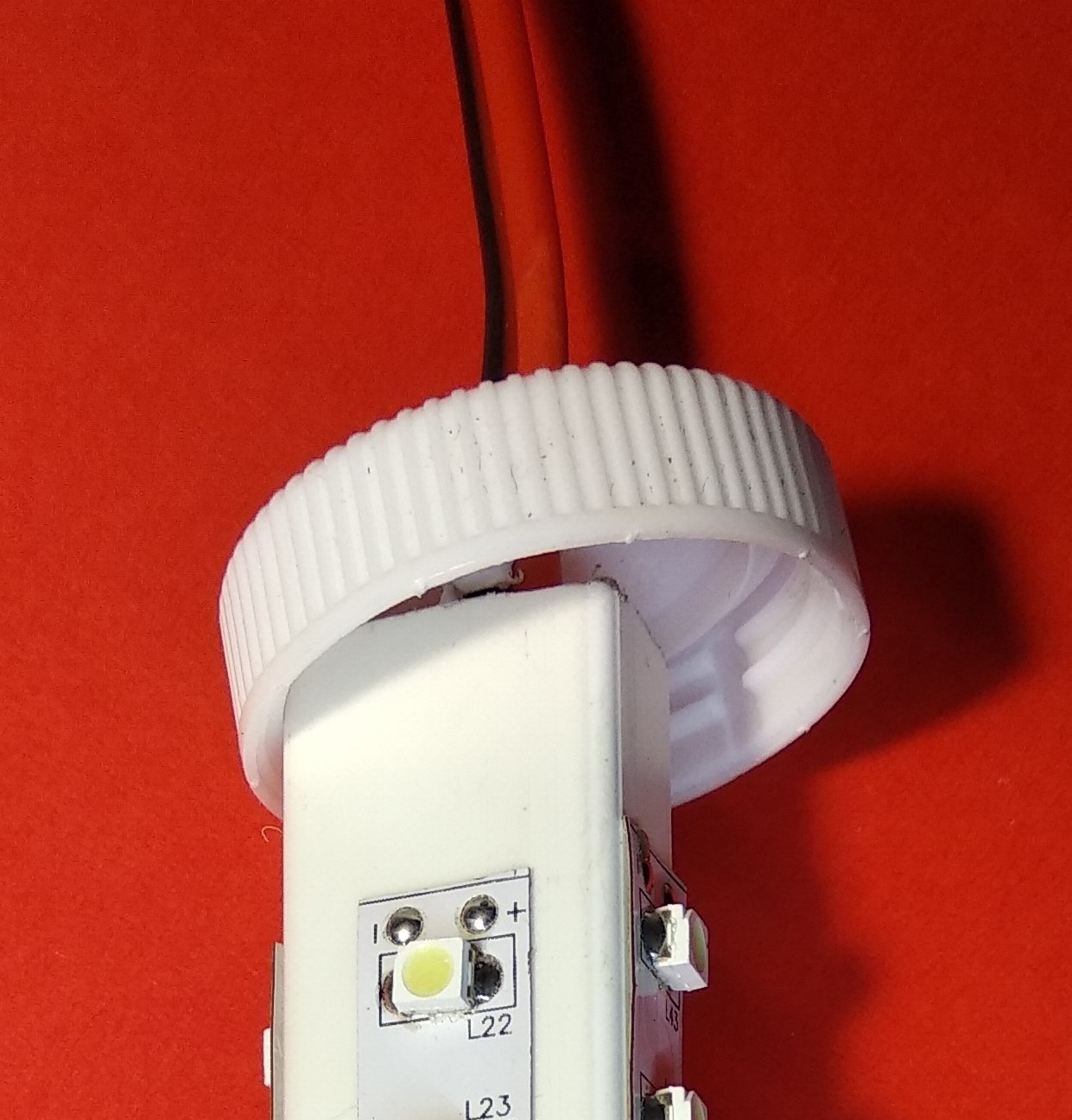

forare con un punteruolo il centro del tappo in plastica della bottiglia, in modo da ottenere un foro del diametro necessario a far passare il cavetto elettrico descritto precedentemente (al punto "4"):
e far passare il cavetto elettrico nel foro realizzato nel tappo in plastica.
Fase 3

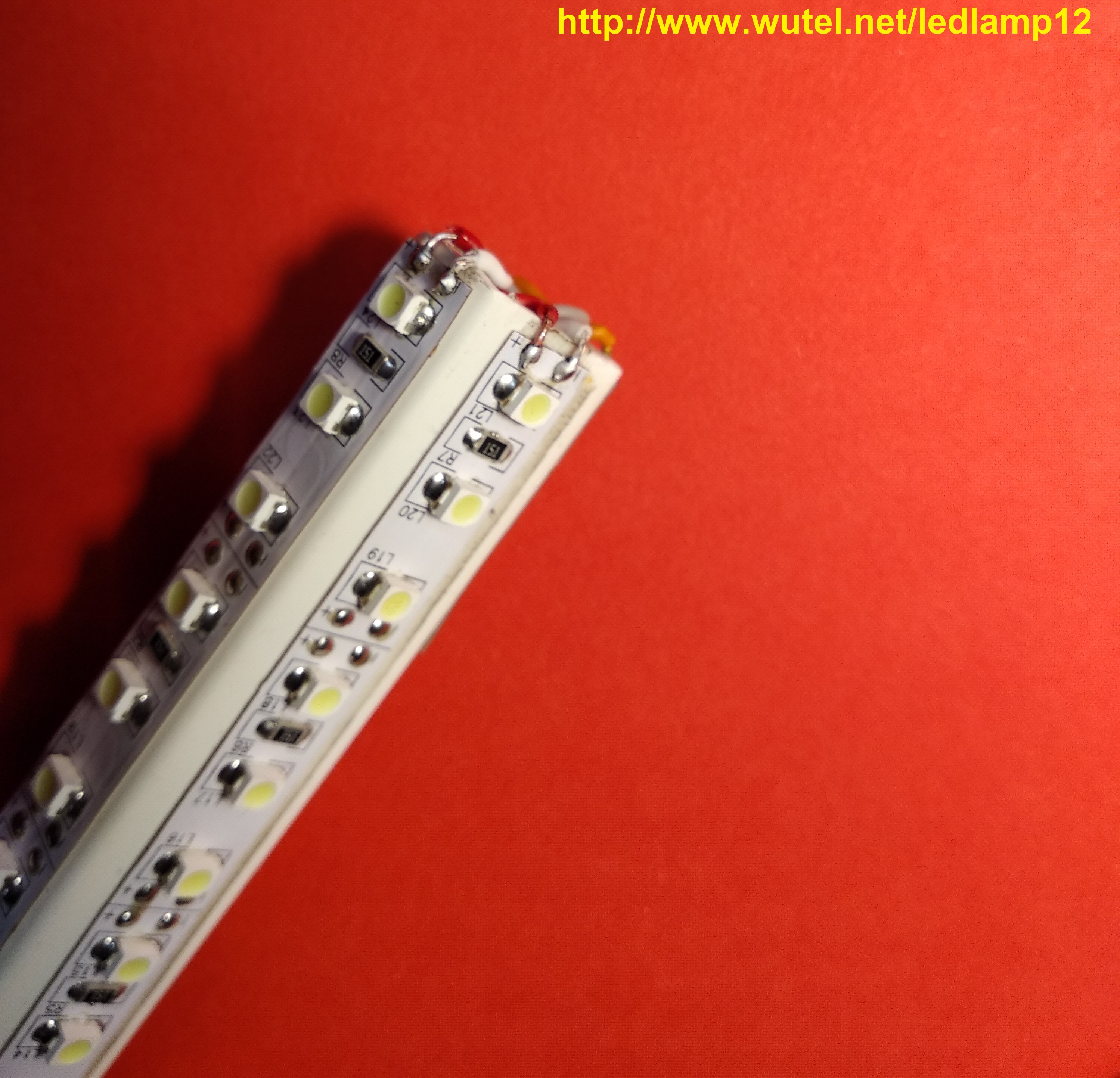

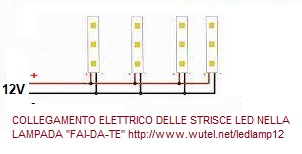

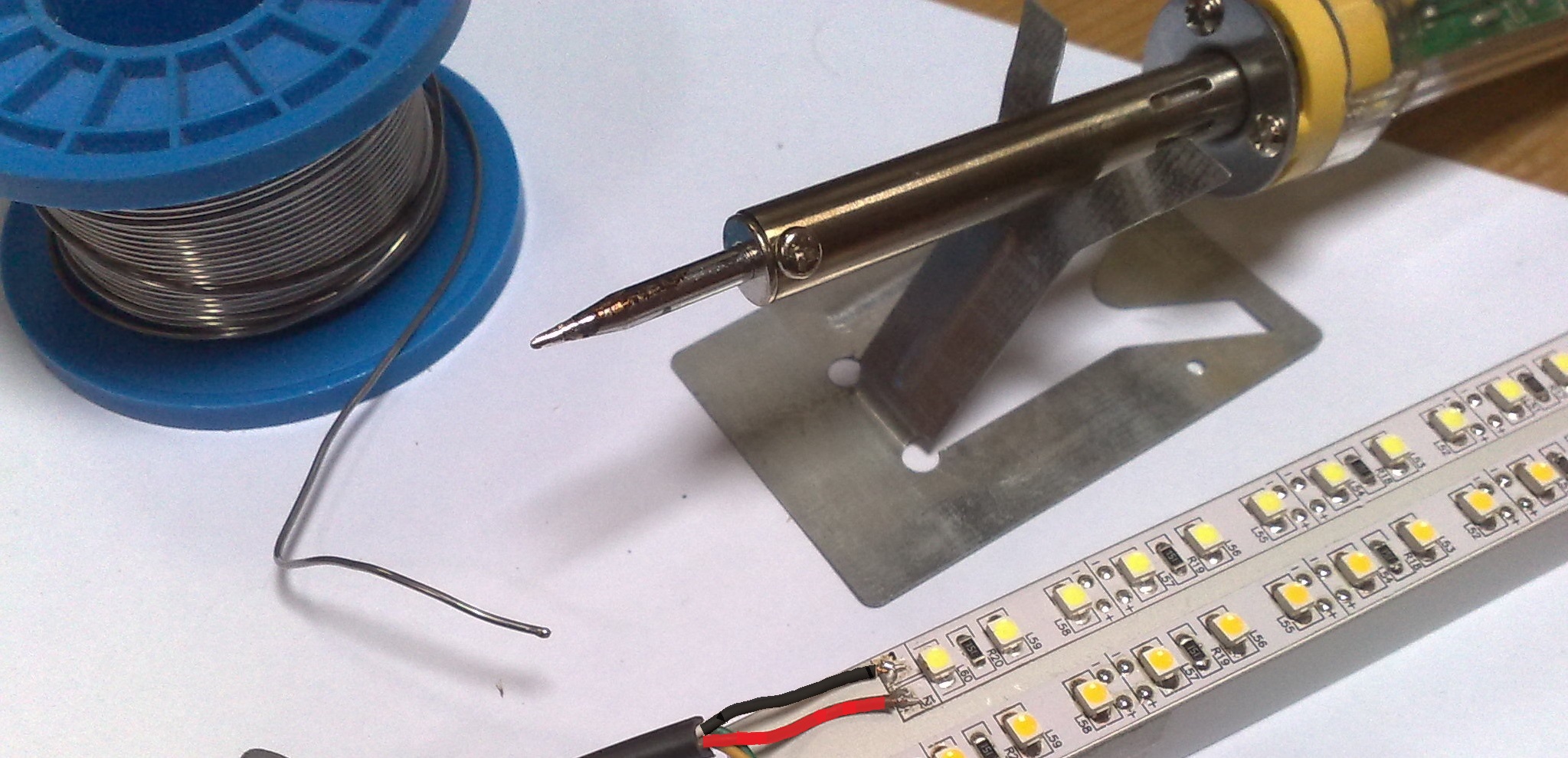

saldare tra loro i cavetti in uscita da ciascun spezzone della striscia LED (con un saldatore a stagno di piccola potenza) nelle apposite "isole" già predisposte di fabbrica nelle strisce LED, rispettando le polarità (+) e (-):
NOTA TECNICA:
In alternativa alla saldatura dei cavetti sulle strisce LED, ci sono anche in commercio dei connettori terminali che si collegano direttamente a pressione, senza quindi dover utilizzare il saldatore a stagno.
Le strisce LED utilizzate nello specifico per questa realizzazione fai-da-te, per poter funzionare devono essere collegate ad una tensione di 12Volt (in corrente continua), rispettando assolutamente le polarità (+) e (-) riportate sulla striscia. In commercio siccome esistono strisce LED funzionanti anche ad altre tensioni (es. 24Volt in corrente continua), occorre sempre verificare bene la tensione di funzionamento, prima dell'acquisto.
Utilizzando ad esempio un cavetto di quelli che vengono di solito utilizzati per il collegamento delle casse audio, essendo bicolore (nero/rosso), è sicuramente di aiuto nell'identificazione certa delle polarità (+) e (-) delle strisce LED e della lampada (rosso = positivo e nero = negativo):
Fase 4
inserire all'interno della canalina in plastica bianca, i collegamenti elettrici dei quattro spezzoni di striscia LED:
Fase 5

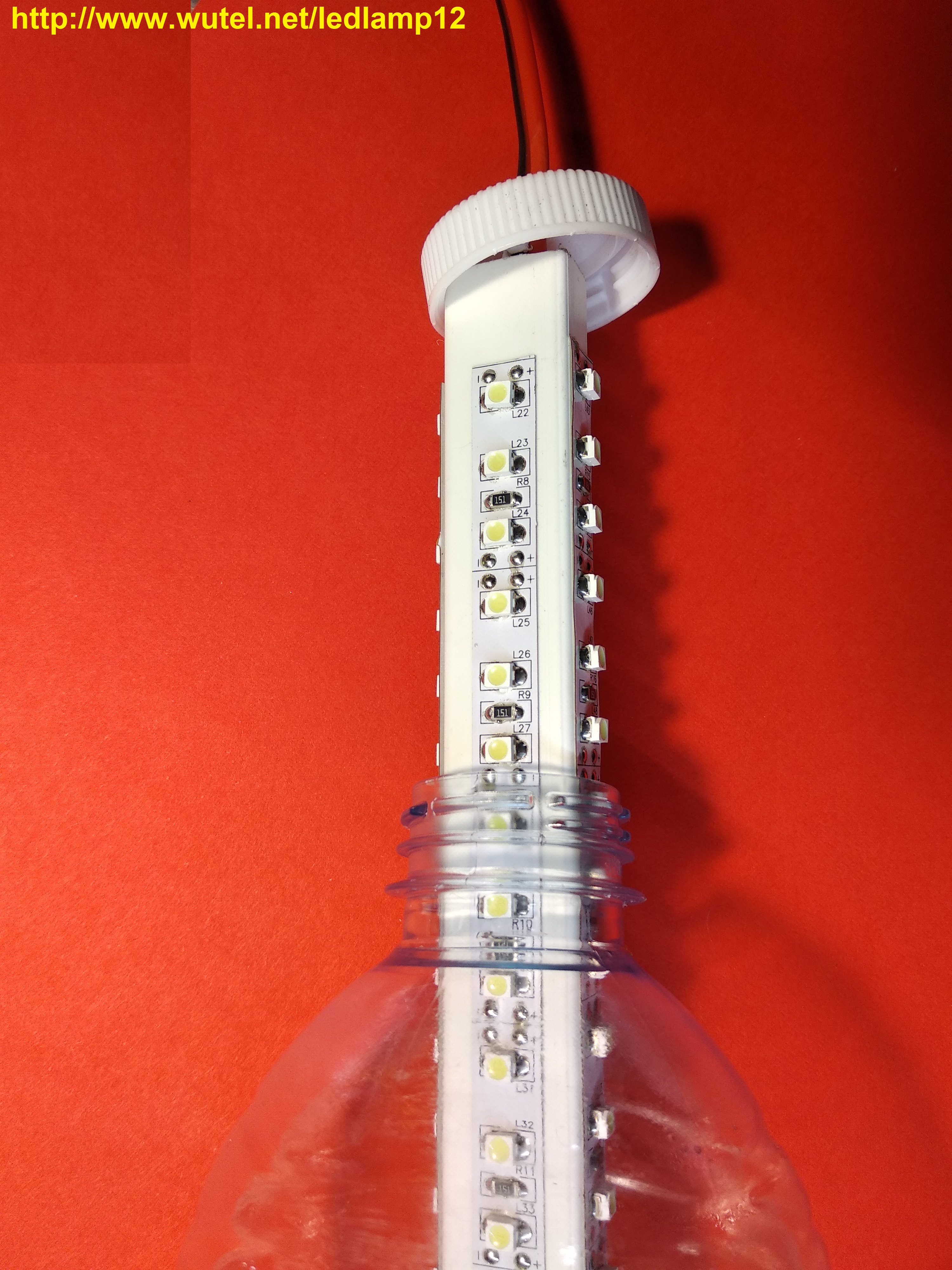

inserire all'interno della bottiglietta in plastica il supporto (canalina), con incollate ai quattro lati, gli spezzoni di striscia LED:
Fase 6

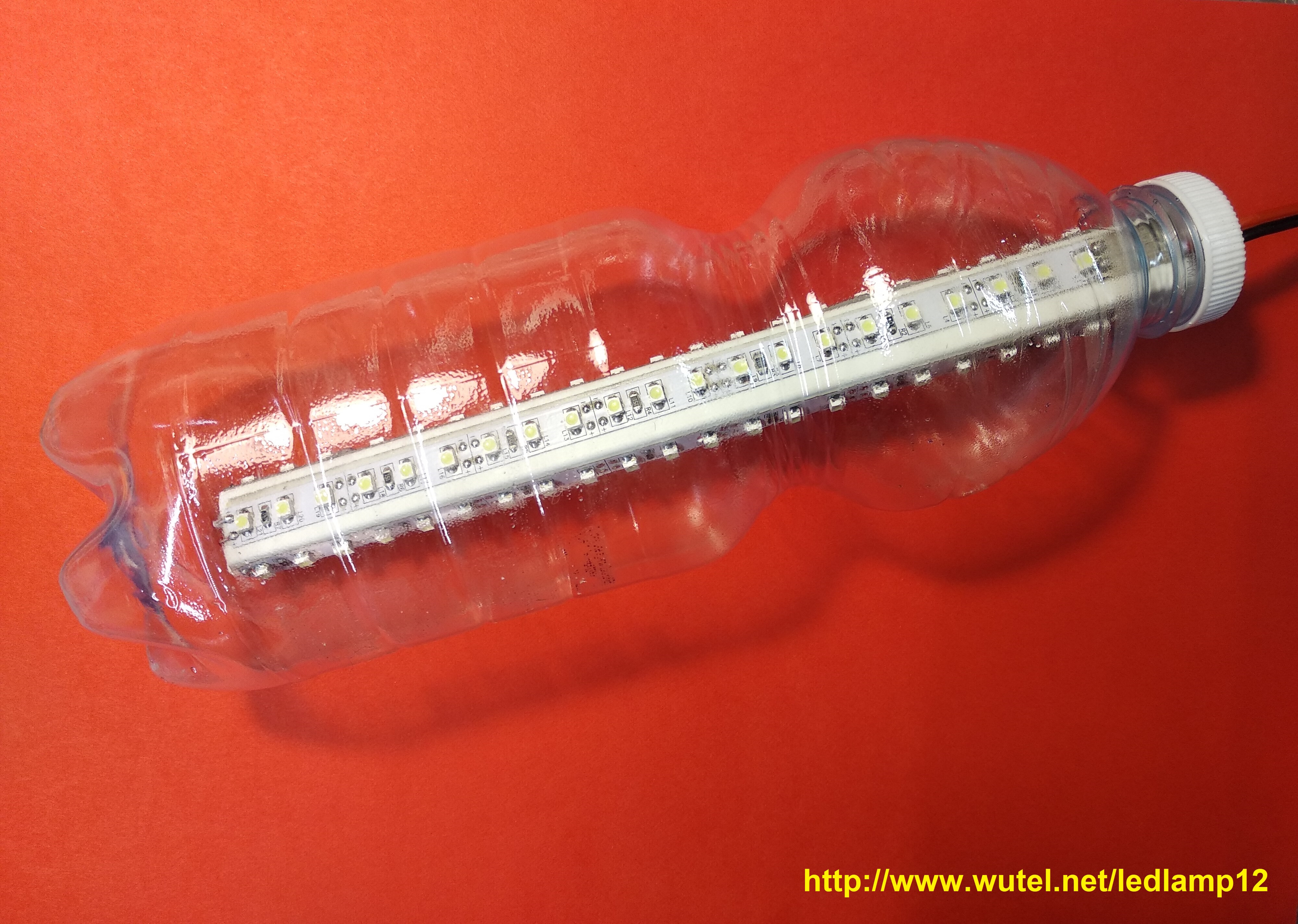

avvitare bene il tappo della bottiglietta, fino alla completa chiusura:
NOTA TECNICA: il tappo in plastica della bottiglietta, garantisce una buona e completa tenuta ermetica. Siccome però è stato fatto il foro di passaggio del cavo elettrico, è necessario, se volete la garanzia di una tenuta stagna (nel caso la lampada LED dovesse essere installata all'esterno o in ambienti umidi), applicare uno strato di silicone intorno al cavo elettrico, nel punto in cui esce dal tappo.

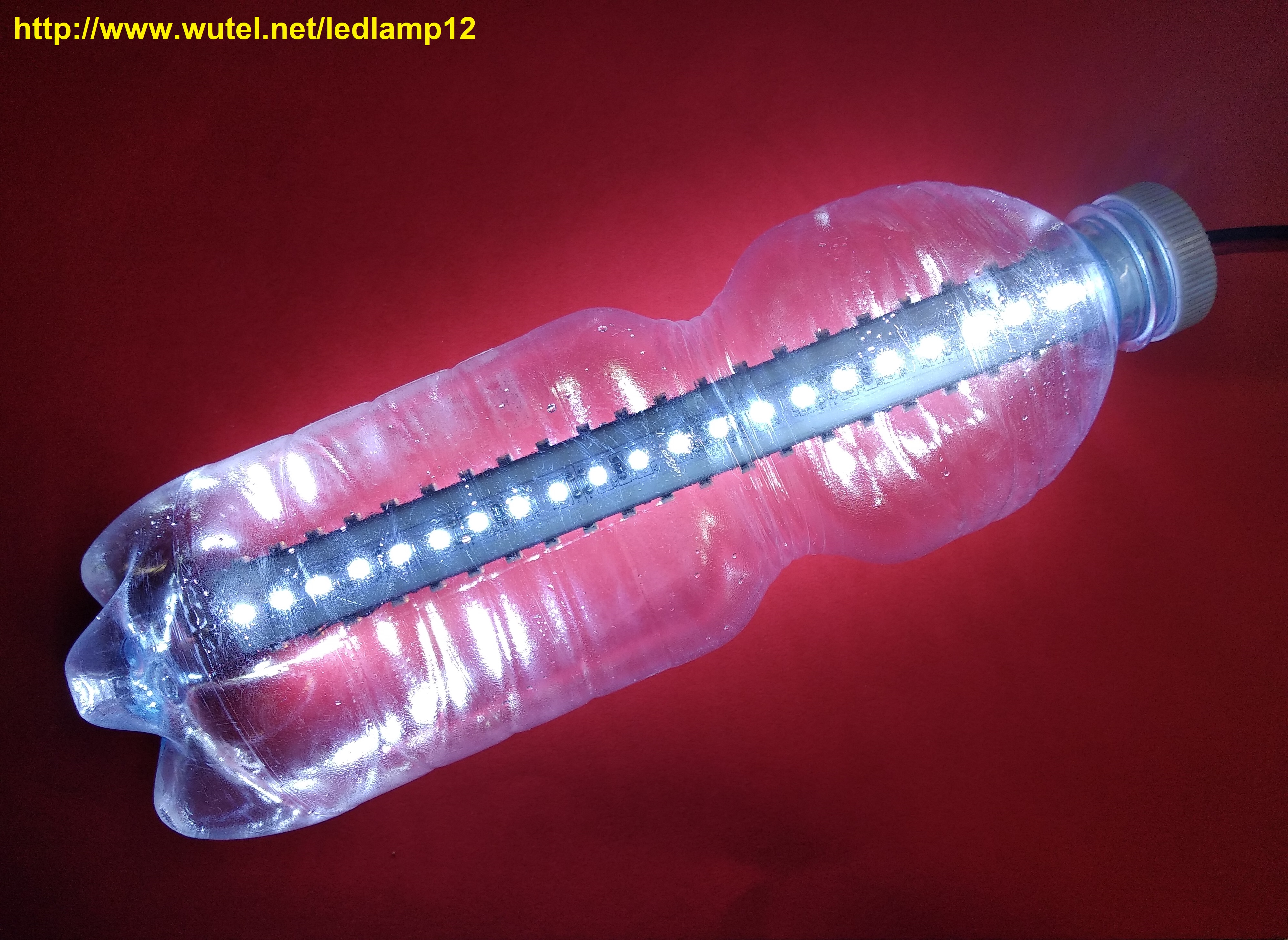

La lampada LED è così ultimata ed è pronta per essere collegata a una linea a 12Volt (in corrente continua), come ad esempio quelle presenti in tutte le prese a 12Volt installate nelle centraline, nei box, nelle valigette e nei sistemi fotovoltaici autocostruiti (anche quelli del progetto "E.L.F.O.").

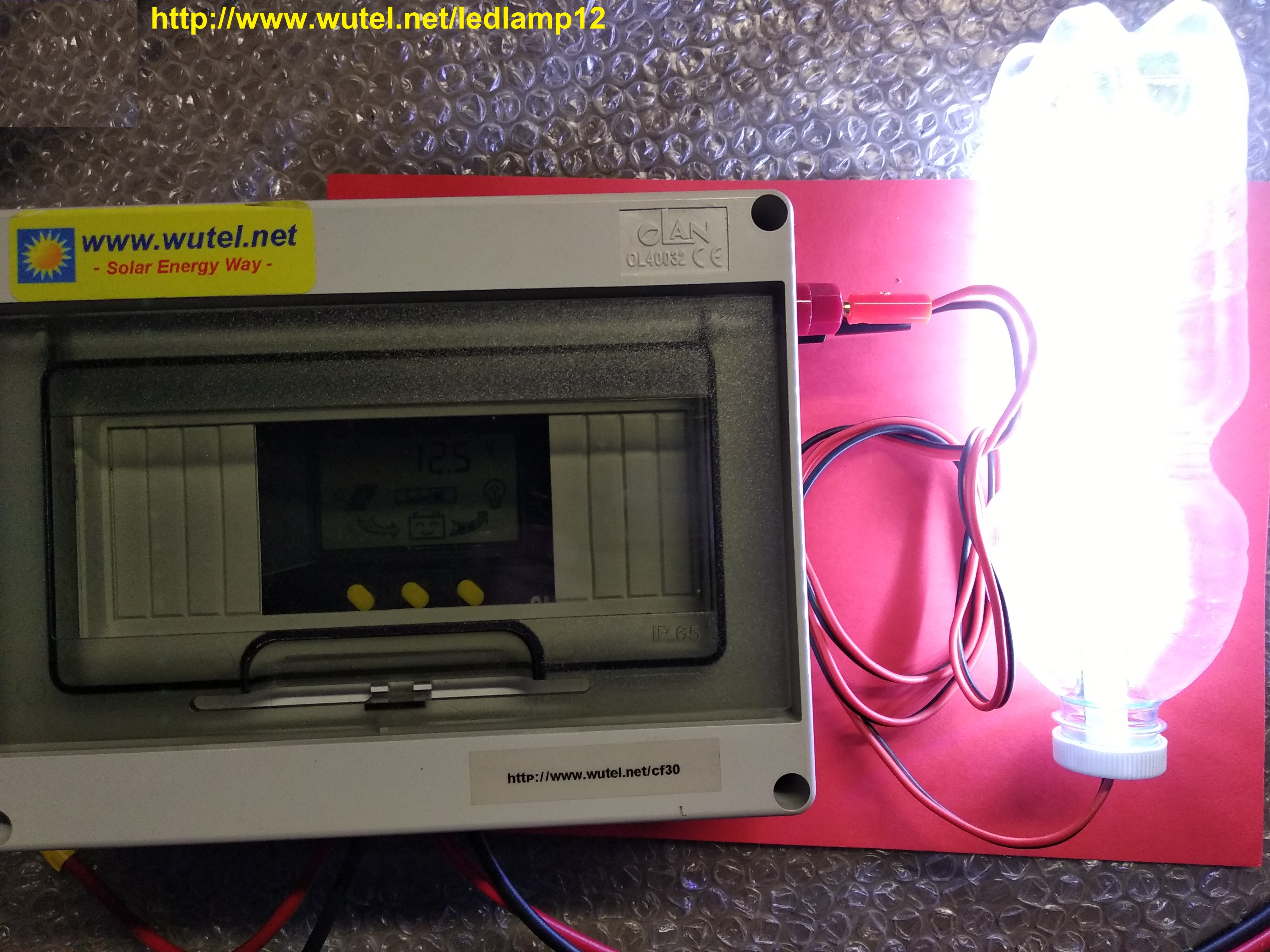

(esempio di collegamento della lampada LED appena ultimata, alla centralina fotovoltaica autocostruita "mod. cf30")
__________________________________________________________________________________

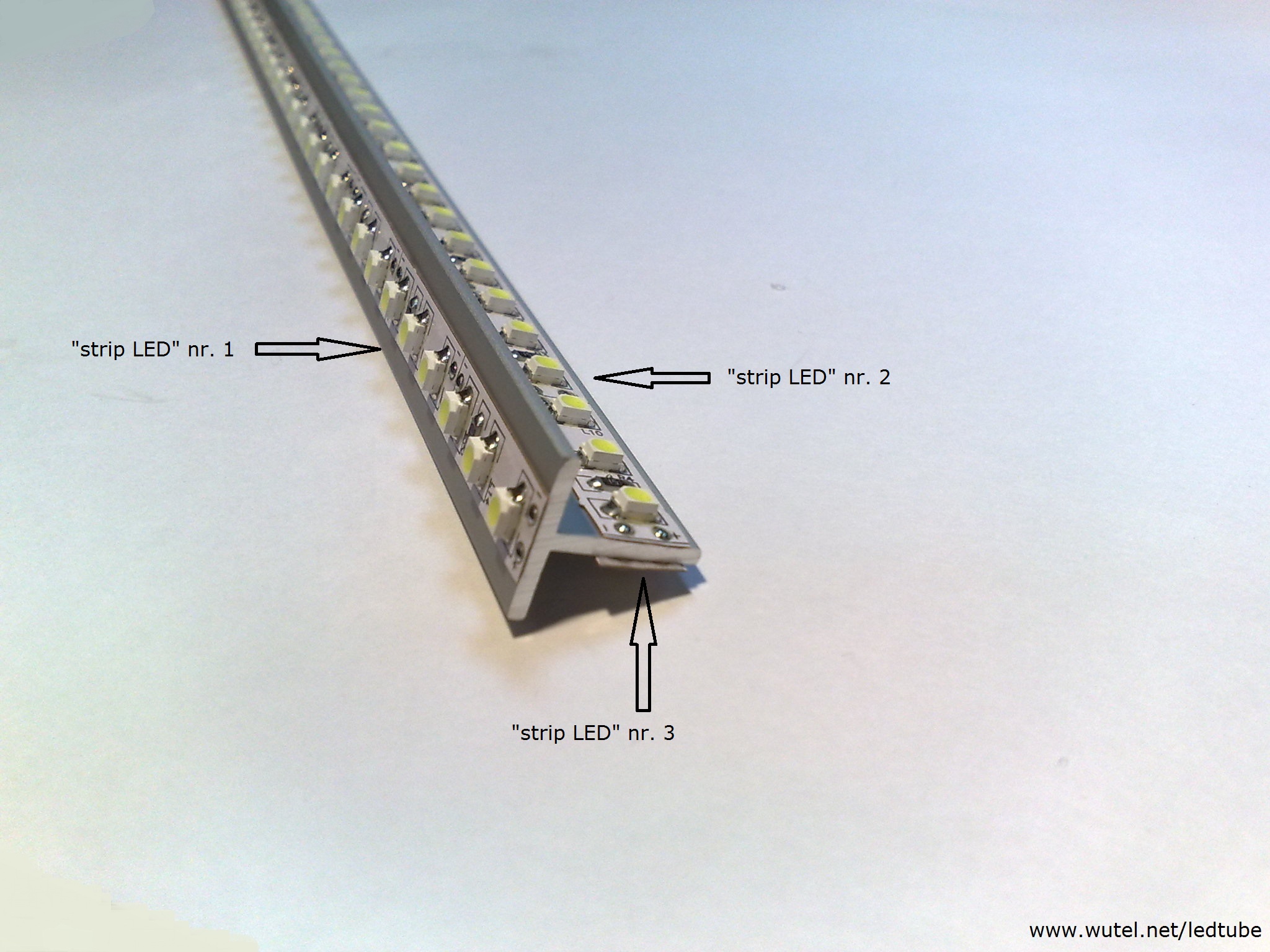

Come accennato precedentemente, anche ad esempio i profili in alluminio possono essere utilizzati come supporto delle strisce LED, per poter realizzare lampade LED con altri tipi di angoli/superfici di emissione luminosa:
All'interno della bottiglia trasparente in plastica, possono anche essere eventualmente posizionate delle stisce LED colorate "RGB", in modo da poter realizzare all'interno della lampada, sia una luce bianca per l'illuminazione ambientale che decorativa/terapeutica (cromoterapia) scelta grazie al telecomando in dotazione.
(strisce LED RGB e controller e telecomando impostazione colori per strisce LED RGB)

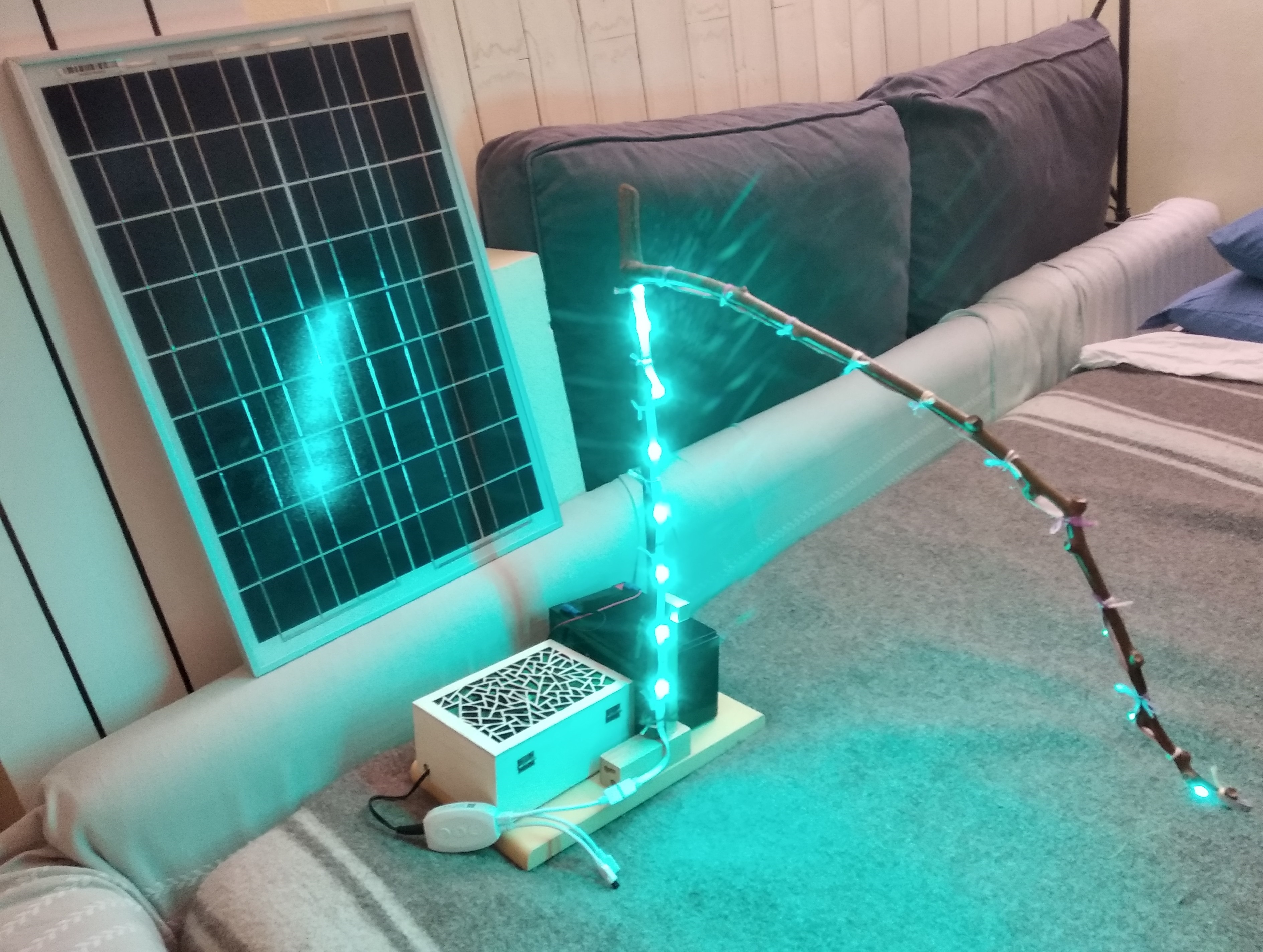

Esempio di lampada a LED autocostruita, funzionante a 12Volt (DC), realizzata su supporto in legno (ramo di un albero trovato a terra in un bosco), per applicazioni di cromoterapia (in corrente continua) a energia solare.

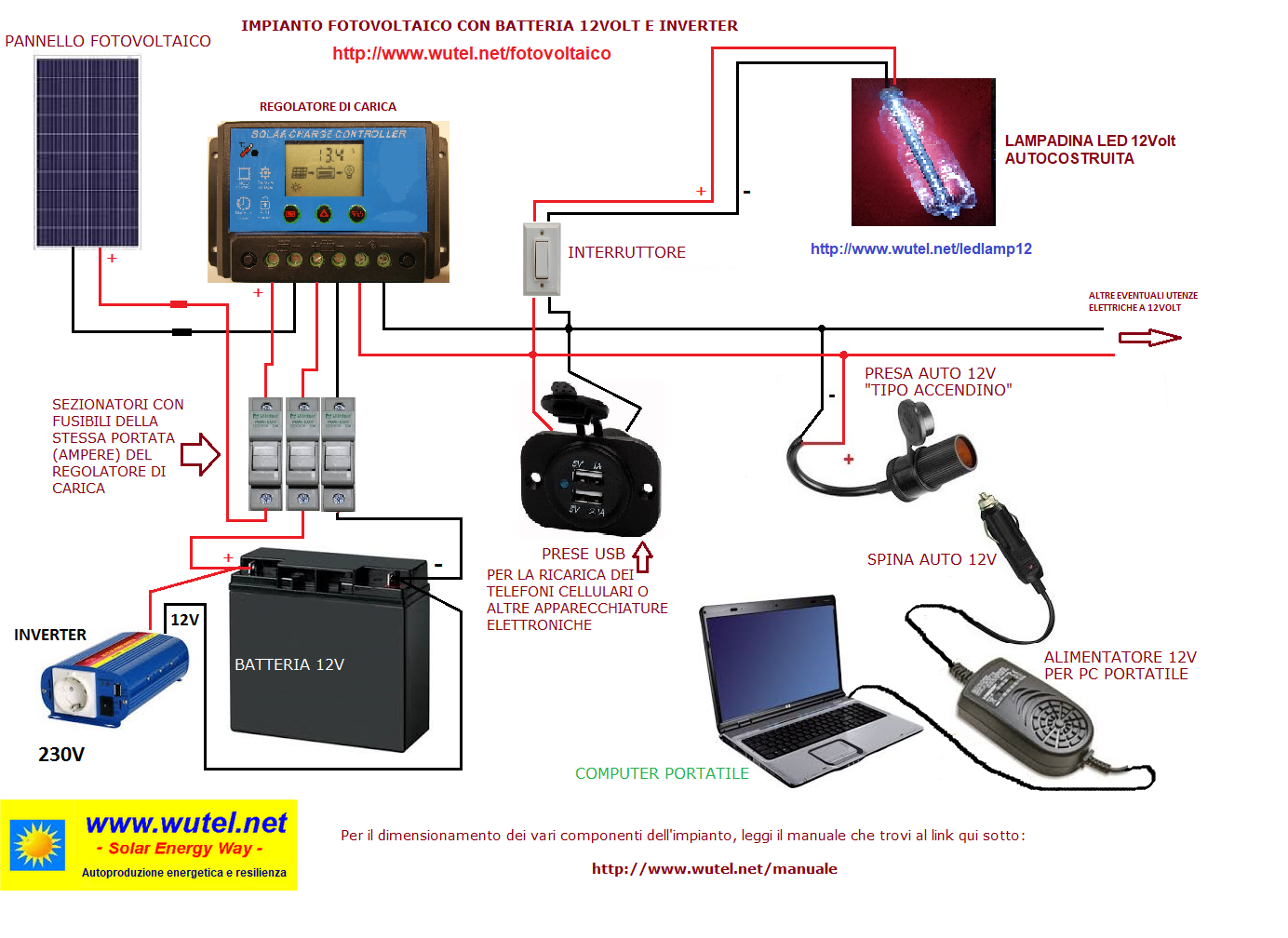

Le lampade/lampadine LED realizzate con le "strisce LED", descritte in questa pagina, funzionando con un'alimentazione a 12Volt (in corrente continua), possono essere collegate direttamente a tutti gli impianti che utilizzano di solito questa tensione (ad esempio: impianti fotovoltaici autonomi a batteria, autoveicoli, camper, roulotte, barche, ecc.).
(clicca sullo schema per ingrandirlo)
___________________________________________________________________
Ma quanto può costare realizzare una lampadina LED "fai-da-te" con varie "strisce LED" all'interno ?
Ovviamente il costo totale è determinato anche da quanto siamo bravi a scovare delle buone offerte (anche su internet), per l'acquisto dei vari componenti che ci occorrono per la realizzazione delle lampade LED.
In linea di massima i costi sono circa i seguenti:
- una bottiglietta di plastica d'acqua da 50cl, 1 euro, oppure gratis se recuperata in giro;
- canalina in plastica per impianti elettrici, circa 1 euro al metro;
- striscia LED a luce bianca "calda" o "fredda", 10 euro circa a bobina (la bobina è da 5 metri), oppure striscia LED "RGB" (da 60 LED/metro), 15 euro circa a bobina (la bobina è da 5 metri, con incluso controller a 12Volt e telecomando);
- cavetto elettrico, 10 centesimi di euro al metro;
E i consumi ?
La lampada LED descritta in questa pagina ha in totale poco meno di 1 metro di LED al suo interno e quindi l'assorbimento a 12Volt è di circa 0,7Ampere, per cui il consumo complessivo della lampadina è di circa 8,4 Watt.
Ma quali sono i vantaggi di realizzare "fai-da-te" una lampadina LED?
1) consumi ridotti e decisi da noi in base al numero di LED inseriti nella lampada;
2) durata di almeno 30.000 ore di funzionamento;
3) RIPARABILITA' (tutte le lampade/lampadine LED autocostruite possono essere riparate con semplicità e con costi ridottissimi per la sostituzione del/dei LED eventualmente non più funzionanti nel tempo.
4) personalizzazione (la lampada LED "fai-da-te" può essere costruita della lunghezza e della forma voluta, nonchè con materiali di vario tipo a nostro piacimento).
5) costo (il costo d'acquisto dei vari componenti, si ripaga sicuramente nel tempo, essendo la lampada completamente riparabile in tutte le sue parti e quindi di lunghissima durata);
6) flessibilità d'utilizzo (una lampada LED realizzata da noi può contenere al suo interno tutti i tipi di luce che desideriamo, sia per l'illuminazione diretta degli ambienti che per scopi decorativi o terapeutici. All'interno della stessa lampada, possono infatti essere applicate singolarmente o miste strisce LED di diverse tonalità di luce bianca, oppure colorate. Anche con la possibilità di poter decidere, di volta in volta, quale colore far emettere dalla lampada, in base alle nostre esigenze del momento).
7) sicurezza elettrica (il circuito elettrico delle strisce LED, funziona a bassa tensione 12Volt);
8) riciclabilità (alla fine della sua lunghissima vita, la lampada LED autocostruita, può essere facilmente disassemblata ed inviata alla raccolta differenziata per ciascuno dei suoi componenti);
9) priva di campi elettromagnetici dinamici (quando una lampada funziona in corrente continua, NON utilizza corrente alternata a 50Hz (Hertz). Questo permette quindi, se utilizziamo lampade LED alimentate direttamente a 12Volt (in corrente continua), di non avere nelle vicinanze del nostro corpo una fonte di "campo elettromagnetico dinamico";
10) soddisfazione (nell'aver realizzato personalmente qualcosa di "fatto a mano da noi", come meglio abbiamo desiderato e voluto secondo i nostri gusti ed esigenze e questo non può che far bene allo spirito ed alla mente :-) , anche nell'idea di aver comunque contribuito un po' alla riduzione dei consumi ed alla volontà di dare una "svolta energetica" di autoproduzione e resilienza).
Considerazioni tecniche:
Le lampade LED possono anche essere realizzate senza l'utilizzo delle "strisce LED". Infatti, collegando opportunamente tra loro dei LED singoli, possiamo comunque realizzare delle lampade LED con particolari caratteristiche di emissione luminosa in base al modello di LED utilizzato.
Una "striscia LED" funzionante a 12V (realizzata con LED del tipo da 3Volt-20mA) è infatti collegata come nella seguente rappresentazione grafica (a gruppi di tre LED in serie con una resistenza da 150 ohm). La sequenza "3LED+1R" è ripetuta per tutta la lunghezza della "strip LED" ed è per questo che le "strip LED" commerciali sono quasi tutte "tagliabili" ogni tre LED (a seconda del modello di striscia LED).
|
|
Analogo sistema di collegamento "3LED+1R" può essere quindi realizzato nella nostra lampada LED a 12Volt (DC), utilizzando quindi anche LED singoli, di vari modelli, così come ad esempio quelli riportati nella tabella riepilogativa visibile cliccando il tasto qui sotto:
