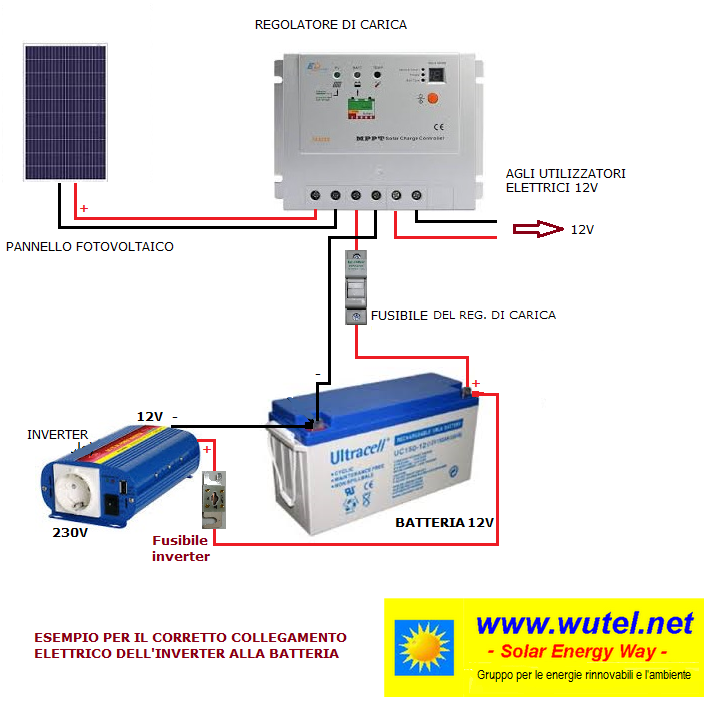

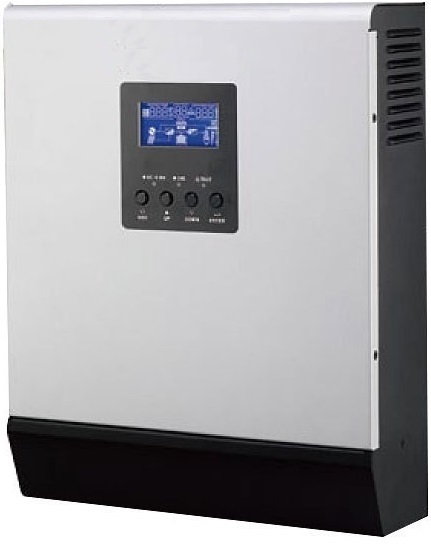

I morsetti d’ingresso (+) e (-) in corrente continua dell'inverter, si collegano alle batterie tramite dei cavi elettrici di sezione adeguata alla corrente ed alla potenza dell’inverter, con fusibile di protezione, rispettando inoltre la tensione di funzionamento dell’inverter e la polarità positiva e negativa.

Gli inverter ad "onda pura", anche se di costo maggiore rispetto a quelli ad "onda modificata", garantiscono una migliore forma d'onda alternata agli apparecchi collegati.



Per capire meglio le differenze delle forme d'onda generate da queste due tipologie di inverter, qui di seguito si possono vedere le foto riprese da un oscilloscopio, collegato sia alla rete elettrica nazionale che alle uscite dei due tipi di inverter.

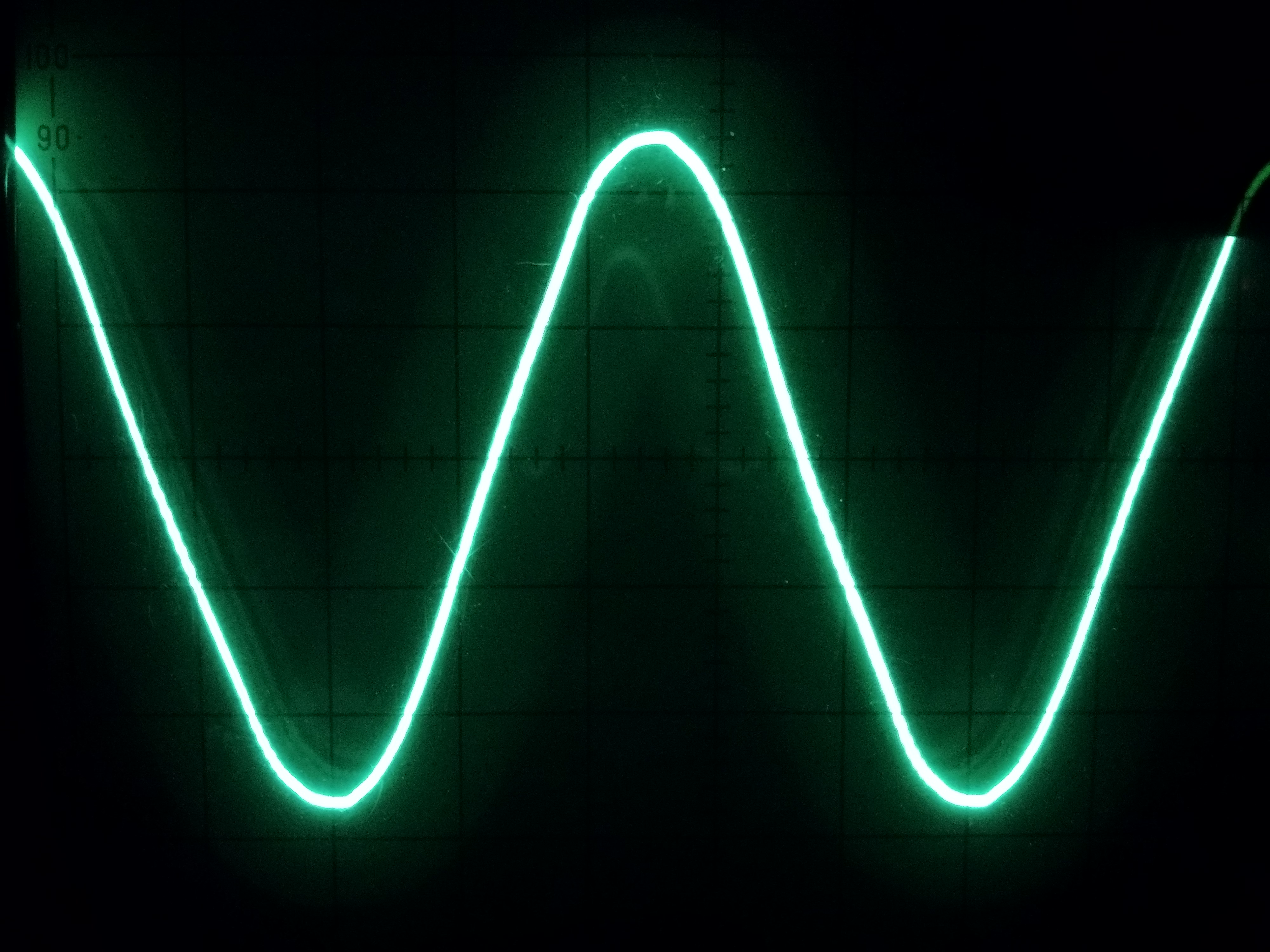

- forma d'onda in corrente alternata a 230Volt della rete elettrica nazionale

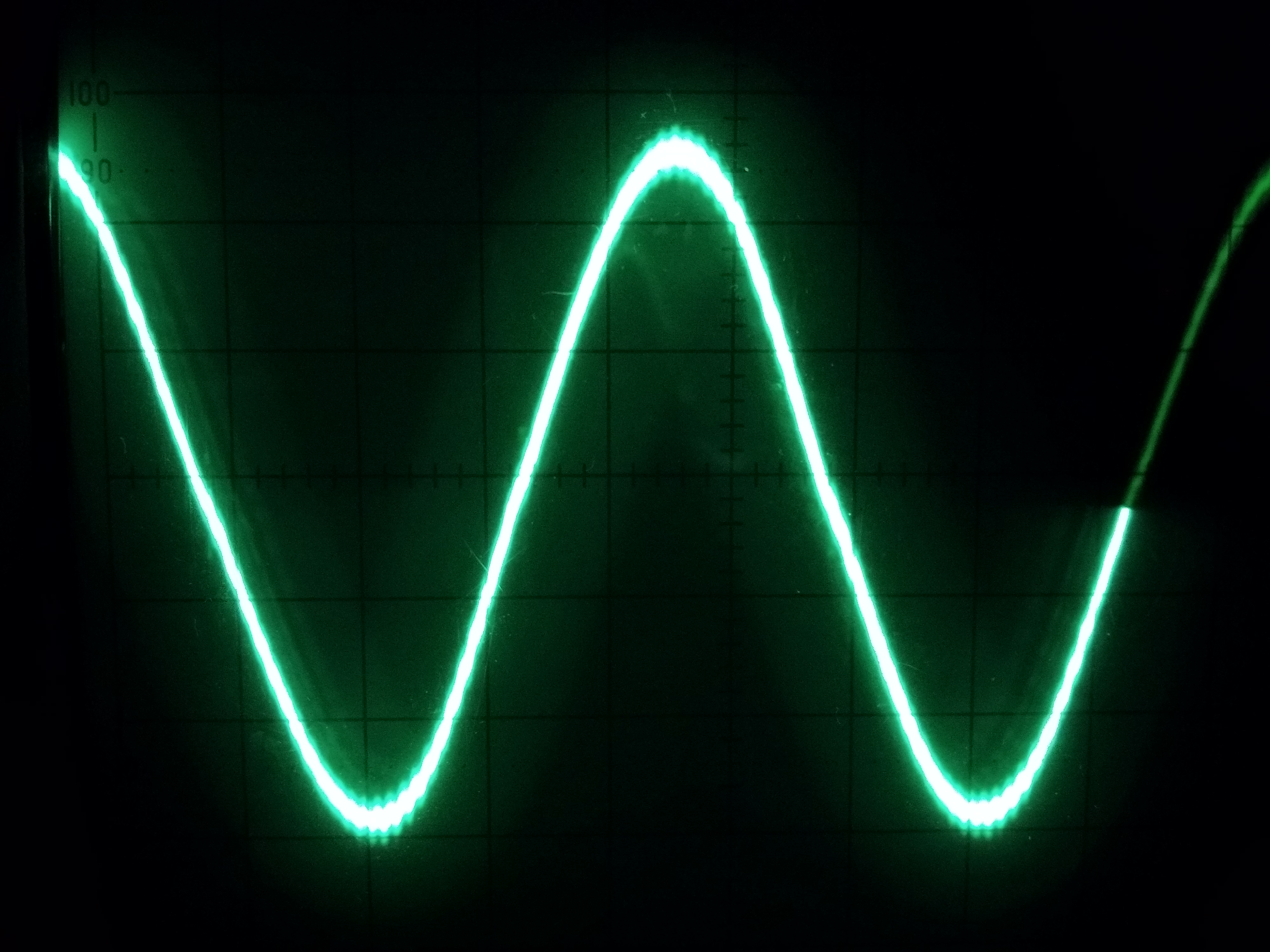

- forma d'onda in corrente alternata a 230Volt in uscita dagli inverter ad "onda pura"

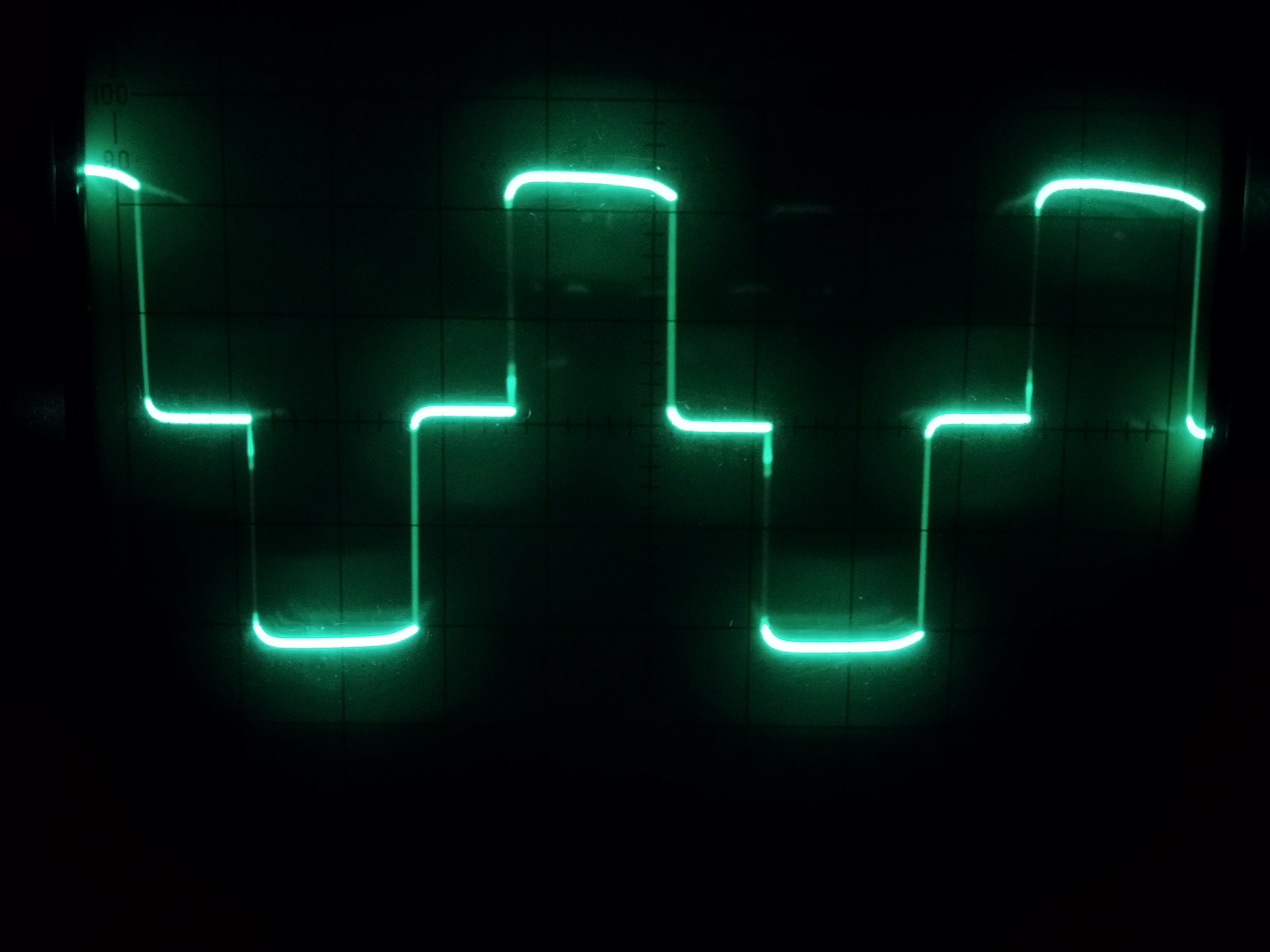

- forma d'onda in corrente alternata a 230Volt in uscita dagli inverter ad "onda modificata"







 Come si vede chiaramente dalle foto, gli inverter "a onda pura" sono quelli che hanno una forma d'onda in uscita molto simile e praticamente uguale a quella della rete elettrica pubblica nazionale. Per questo motivo, gli inverter "a onda pura" (pure sine wave) sono particolarmente indicati e consigliati per il collegamento di tutte le apparecchiature elettroniche, informatiche, motori elettrici (pompe, frigoriferi, lavatrici, ventilatori, condizionatori, utensili elettrici, ecc.), lampade a basso consumo (fluorescenti) e a LED.



La batteria collegata ai morsetti di ingresso (+) e (-) dell'inverter, deve ovviamente essere di capacità (Ah) adeguata a sopportare gli assorbimenti degli apparecchi elettrici a 220/230Volt che verranno connessi.

Per ottenere una maggiore protezione da sovraccarichi o cortocircuiti, è sempre molto consigliato che anche i cavi in corrente alternata a 230Volt in uscita dall'inverter, siano collegati ad un interruttore elettrico generale magnetotermico o a un fusibile, di portata (Ampere) adeguata alla corrente elettrica massima fornibile dall'inverter (ad esempio, un inverter da 1000Watt di potenza può erogare al massimo, in maniera continuativa, una corrente di 4,3Ampere a 230Volt -> 1000W/230V=4,3A).

E' molto importante ricordare che la tensione elettrica prodotta in uscita dall'inverter (220/230Volt) è di valore pericoloso e, quindi, i collegamenti elettrici vanno sempre fatti eseguire da persone esperte e qualificate. Inoltre, per una maggiore sicurezza, sarebbe anche consigliato segnalare opportunamente la rete elettrica autonoma a 230Volt in uscita dagli inverter con appositi cartelli, come ad esempio il seguente.

ATTENZIONE !

IMPIANTO ELETTRICO AUTONOMO A 220/230 VOLT CON INVERTER

NON CONNESSO ALLA RETE ELETTRICA NAZIONALE

NOTA IMPORTANTE SULLA SICUREZZA

I cavi in corrente alternata in uscita dagli inverter, sono con tensione pericolosa (220/230Volt). Il loro collegamento va pertanto fatto sempre eseguire esclusivamente da personale tecnico abilitato e specializzato, nel pieno rispetto delle vigenti normative.

Anche gli altri collegamenti elettrici dell'inverter devono essere eseguiti con la massima attenzione (cavi in corrente continua), rispettando le polarità (+) e (-) e previa verifica della loro corretta esecuzione da parte di persone esperte e qualificate prima della messa in tensione dell'impianto.

Le sezioni dei cavi e le portate degli interruttori magnetotermici e dei fusibili, vanno inoltre correttamente dimensionate in base alle caratteristiche di potenza/assorbimento/tensione/portata massima dei componenti utilizzati e delle apparecchiature elettriche/elettroniche collegate all'impianto.

Utilizzare cavi elettrici sottodimensionati rispetto alla corrente che vi circola ed alla tensione applicata, oppure collegati non stringendo adeguatamente le viti/bulloni di serraggio morsetti, determina cadute di tensione e, soprattutto, surriscaldamento dei conduttori che possono provocare anche inneschi di incendi !

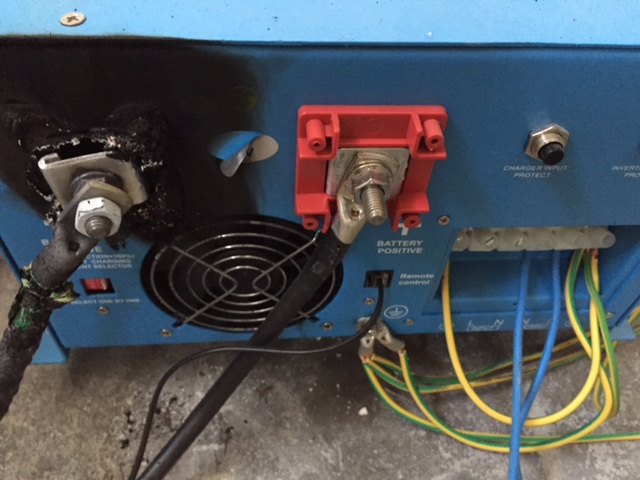

Nella foto qui sopra, il capocorda di destra è stato correttamente montato e la superficie di contatto risulta perfettamente aderente alla piastra di contatto del morsetto rosso (+) dell'inverter.

Il capocorda di sinistra, invece, è stato montato in maniera errata tra due bulloni, riducendo così la superficie di contatto con il morsetto. Questo ha generato un intenso calore dovuto alla corrente che passa nel punto di contatto e che ha provocato la pericolosa fusione totale del morsetto. Gli Ampere che circolano nei cavi, possono infatti essere di valore elevato, soprattutto se si tratta di inverter di potenza.


Collegamenti degli apparecchi elettrici a 230Volt:



Il collegamento all'uscita dell'inverter degli apparecchi elettrici funzionanti a 220/230Volt, può avvenire tramite le comuni prese elettriche utilizzate negli impianti elettrici domestici:



Per ulteriori informazioni sugli "inverter" è anche possibile consultare

il "Capitolo 9" del manuale presente al seguente link internet:



http://www.wutel.net/manuale



nonché il seguente link relativo alle informazioni sulla realizzazione del "comando remoto inverter":

http://www.wutel.net/cri
